教学实验楼设计任务书

毕业设计是土木工程专业教学中的重要环节，其主要目的是:培养学生综合运用所学的基础理论和专业知识，解决一般工程技术问题的能力；进一步提高和训练学生的工程制图、理论分析、结构设计和计算机应用能力。通过毕业设计，使学生对一般土木工程的土建设计内容和过程有比较全面的了解，熟悉有关设计规范、规程、手册和工具书，为今后独立工作打下基础。毕业设计中，要求学生注意提高独立分析、解决工程实际问题的能力，培养务实、细致、严谨、认真和吃苦耐劳的工作作风。

1 毕业设计任务的内容和要求（包括原始数据、技术要求、工作要求）

1.1 原始数据、资料

1.1.1 建筑地点、位置：

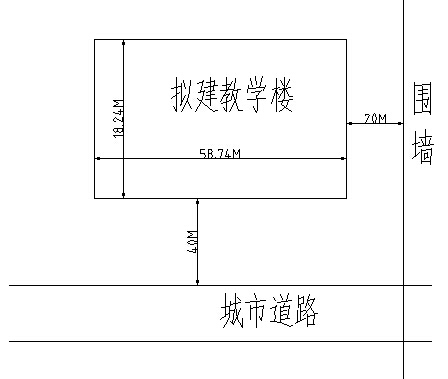

见建筑地点平面图

1.1.2 建筑、结构、造价要求

根据市规划局批准的建设规划报告，总建筑面积7000m2左右,建筑层数为5层，结构型式为框架结构，每平米造价控制在2350元左右。

1.1.3 气象资料

主导风向：常年多东南风，50年一遇的基本风压w0=0.40kN/m2

基本雪压：S=0.30kN/m2

气象条件：一月份平均气温-10--30C，

常年气温差值：250C

平均年降水量：900mm

1.1.4 场地地震资料

Ⅳ类场地，地震基本烈度7度，设计基本地震加速度0.10g，设计地震分组第二组

1.1.5水文地质资料

（1）拟建场区地形平坦，自然地面相当于黄海高程3.50m，地下水对混凝土无腐蚀性，地下水位在自然地面下1米，地基土不考虑液化。

（2）根据勘察报告，场地范围内土质构成，自地表向下(预制桩)参数依次为：

1.1.6、其他技术条件

（1）以承包方式施工，由竞争中标的建筑公司和监理公司组织施工和监管。

（2）料构配件供应货源充足，由建筑公司材料部门集中采购。

（3）施工机械由建筑公司自行提供，能够满足施工要求。

（4）场地及运输条件：场地平整、车辆可达现场。

（5）水电、动力供应条件：施工所需水、电，均从附近水、电源处引进现场。

1.2 技术要求

1.2.1 总平面设计及要求

总平面布置的内容，安排建筑物的具体位置，标明道路、绿化、停车位；标出相互位置尺寸；在考虑总平面布置时，楼前应留有适当的停留空地，满足人的流动停车车位的要求。总平面布置按建设地点总平面布置，按1:500的比例绘图。

1.2.2 教学实验楼设计要求

（1）建筑面积7000m2

（2）建筑层数：5层

（3）结构类型：全现浇框架

（4）功能使用要求：

设物理实验室、化学实验室、生物实验室、实验准备室、计算机房若干间，设阶梯教师（1间、150人）、普通教室、教师办公室、休息室、库房若干间以及其他相关辅助用房。

开间3.8m，进深7.8m，过道2.6m，廊桥15m

封闭楼梯间（设置防火分区防火门）  每个教室两个门

1．3  工作要求

在建筑初步方案的基础上，进行建筑设计、结构设计、基础设计，绘制施工图以及完成施工组织设计。

1、建筑设计要求完成以下内容：

总平面设计；建筑物的平面、立面、剖面设计；主要节点构造设计。

2、结构设计要求完成以下内容：

结构布置及计算简图；荷载计算；框架侧移刚度计算；横向水平荷载作用下框架结构的内力和侧移计算；纵向水平荷载作用下框架结构的内力和侧移计算；截面设计；竖向荷载作用下框架结构的内力计算；基础设计；绘制施工图（包括一张一榀框架的手功绘图）。

3、施工组织设计要求完成以下内容：

工程量概况；施工方案布置；施工准备；劳动力、机械投入；现场平面布置；冬雨季施工。

2  图纸内容

2．1  建筑设计部分

1、建筑平面图

（1）外部尺寸：如果平面图的上下、左右是对称的，一般外部尺寸标注在平面图的下方及左侧，如果平面图不对称，则四周都要标注尺寸。外部尺寸一般分三道标注：最外面的一道是外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口、门或窗间墙、墙端等细部尺寸。底层平面图还应标注室外台阶、花台、散水等尺寸。

（2）内部尺寸；包括房间内的净尺寸、门窗洞、墙厚、往、砖垛和固定设备（加厕所、盥洗、工作台、搁板等）的大小、位置及墙、往与轴线的平面位置尺寸关系等。
    （3）纵、横定位轴线编号及门窗编号：门窗在平面图中，只能反映出它们的位置、数量和洞口宽度尺寸，窗的开启形式和构造等情况是无法表达的。每个工程的门窗规格、型号、数量都应有门窗表说明，门代号用M表示，窗代号用C表示，并加注编号以便区分。
    （3）标注房屋各组成部分的标高情况：如室内、外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别注明标高。对于楼地面有坡度时，通常用箭头加注坡度符号表明。
    （4）从平面图中可以看出楼梯的位置、楼梯间的尺寸，起步方向、楼梯段宽度、平台宽度、栏杆位置、踏步级数、楼梯走向等内容。
    （5）在底层平面图中，通常将建筑剖面图的剖切位置用剖切符号表达出来。
    （6）建筑平面图的下方标注图名及比例，底层平面图应附有指北针表明建筑的朝向。1、总平面图，按1:500的比例绘图。

2、典型剖面图（2--3张）比例尺1:100或1:150。

剖面图应包括：要求表明剖到的板、梁、柱的结构构造关系，檐口处理，门窗口处理构造，勒脚，散水，室内外高差，轴线及看到的部分尺寸，标高，标图名，比例尺。要求剖到楼梯。使用提供的图例，加以必要的说明。

3、主要立面图：包括正立面及侧立面图，注明饰面材料及色彩。

4、结点构造详图：比例尺1:20。

5、选一道外墙，画外墙身1张。

6、楼梯平面图和楼梯剖面图（2-3张）。

2．2  结构设计部分

（1）基础平面布置图及详图：比例尺1：100。

（2）桩基桩位图，桩基配筋图

（3）各层梁、板布置图，比例尺1：100

（4）框架柱、各层楼面梁配筋图1：100

（5）各层楼板配筋图1：100

（6）楼梯结构平面图布置、剖面图、现浇板、雨篷等构件配筋图1：100

（7）局部放大图：比例尺1：10或1：20

3  实物内容及要求

3．1设计说明书

1、建筑设计说明

（1）介绍方案概况及主要技术经济指标。

（2）总平面设计--合理地布置建筑的外部使用空间。

（3）建筑平面设计--有机地组合内部使用空间。

剖面设计--确定经济适用的房间高度。立面设计--创造优美的具有艺术感染力的外部形象。

补充说明图纸不便表达的内容及施工中应注意的事项，包括材料做法表，门窗数量表等。要求文字简要，通顺，插图正确，书写工整。

2、结构设计说明

工程概况；设计过程；结构方案及布置；构件初估；荷载计算；内力计算及组合；构件及节点设计；基础设计。

3、结构设计计算书

说明书要求书写整齐，文字简练，程序清晰，数据准确。计算部分尽可能采用表格化。

3．2  图纸

建筑施工图（12-14张A2施工图）；结构施工图（10-12张A2施工图）

4 其他

专业文献英译汉，要求3000汉字以上，并附英文原文。

附：毕业设计进度计划、建筑总平面图。

5、参考文献

[1]  GB/T 50105-2010《建筑结构制图标准》[S]

[2] GB/T 50001-2010，房屋建筑制图统一标准 [S]

[3] GB 50009-2012，建筑结构荷载规范 [S]

[4] GB50010－2010（2016版），钢筋混凝土结构设计规范 [S]

[5] GB 50007-2011，建筑地基基础设计规范 [S]

[6] GB 50011-2010（2016版），建筑抗震设计规范 [S]

[7] 江苏省标准通用图集 [M]

[8] 建筑设计资料集 [M]

[9] 钢筋混凝土结构设计手册 [M]

[10] 工民建专业毕业设计手册 [M]

[11] 03G 101-1，钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图 [S]

[12] JGJ 94-2008，建筑桩基技术规范 [S]

6 建设地点平面

毕业设计（论文）进度计划
