一、毕业设计的技术背景和设计依据
电压等级：甘谷变电所的电压等级为220/110/10kV，220kV是本变电所的电源电压，110kV和10kV是二次电压。

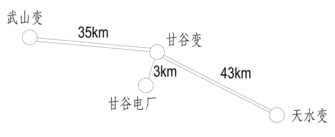

电源进线：以220kV双回路与相距43km的天水变电所（系统容量为1800MVA）相连，220kV侧最大负荷年利用小时数Tmax取5800h。以110kV双回路与相距35km的武山变电所（系统容量为2000MVA）相连。以10kV单回路与相距3km的甘谷火电厂（装机容量为2×30MW，10.5kV，cosφ=0.8，Xd''=0.219）相连，最大负荷年利用小时数Tmax取3600h。甘谷变电所位置示意图如下图所示。
10kV出线—以单回路分别向附近的工厂、学校和农村供电，共计12回（其中备用2个回路）。重要负荷百分数为50%，具体负荷数据见下表。
甘谷变电所10kV负荷数据如下表所示。
|
电压等级（kV）
|
用电单位
|
最大负荷(kW)
|
回路数
|
cosφ
|
距离（km）
|
|
10
|
水泥厂
|
2800
|
2
|
0.65
|
7.5
|
|
铁合金厂
|
1900
|
2
|
0.7
|
4
|
|
硅锰厂
|
2100
|
2
|
0.7
|
4
|
|
铬铁厂
|
2600
|
2
|
0.65
|
3
|
|
洛门
|
1000
|
1
|
0.7
|
10
|
|
磐安
|
1000
|
1
|
0.7
|
8.5
|
|
备用
|
2000
|
2
|
|
|
注：最大负荷年利用小时数Tmax取5000h，同时率取0.9，线路损耗取5%。
自然条件：该变电所所址地势平坦，交通方便，无特殊环境污染。本所所在地区的平均海拔1560m，年最高气温40℃，年最低气温-16℃，年平均气温11℃，年最热月平均最高气温30℃，年雷暴日数22日。土壤性质以砂质黏土为主。
二、毕业设计的任务
1．熟悉题目要求，查阅相关科技文献；
2．方案设计（包括了解相关政策与法规、遵守职业道德与规范、方案论证与确定、技术经济分析、对社会、环境和可持续发展等内容）；
3．硬件和软件设计（包括主变选择、电气主接线方案比较、短路电流计算、电气设备选择和校验、接地和防雷设计、潮流分析等）；
4．撰写设计说明书，绘制图纸；
5．指定内容的外文资料翻译；
6. 其它。
三、毕业设计的主要内容、功能及技术指标
1．毕业设计的主要内容
⑴ 课题研究的背景及意义分析，熟悉甘谷变电所的电气构成和工作原理；
⑵ 系统硬件设计，包括主变选择、电气主接线方案比较、短路电流计算、电气设备选择和校验、接地和防雷设计；
⑶ 系统软件设计，主要是计算机潮流分析编程。
2．设计实现的主要功能
负荷变化和故障状态时电力系统稳态运行。
四、毕业设计提交的成果
1. 设计说明书（不少于2.0万字，不包含外文资料翻译）
2. 图纸（折合A0不少于1张，图纸幅面大小根据国标自选）
3. 中、英文摘要（中文摘要约200字，3-5个关键词）
4. 设计简介（按13春教务处要求）
5. 外文资料翻译（约5000汉字）
五、毕业设计加选专题部分
电压波动。
