目    录

第一章  概  述 1

第一节  工程介绍 1

第二节  设计内容 1

第三节  工程项目确定 3

第二章  工 程 识 图 4

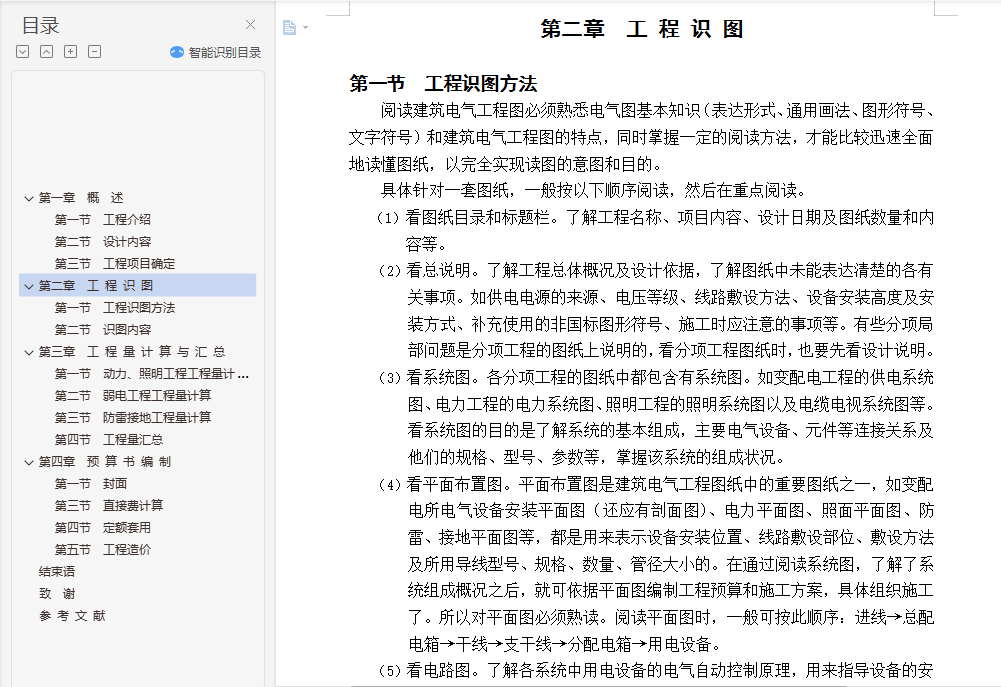

第一节  工程识图方法 4

第二节  识图内容 5

第三章  工 程 量 计 算 与 汇 总 8

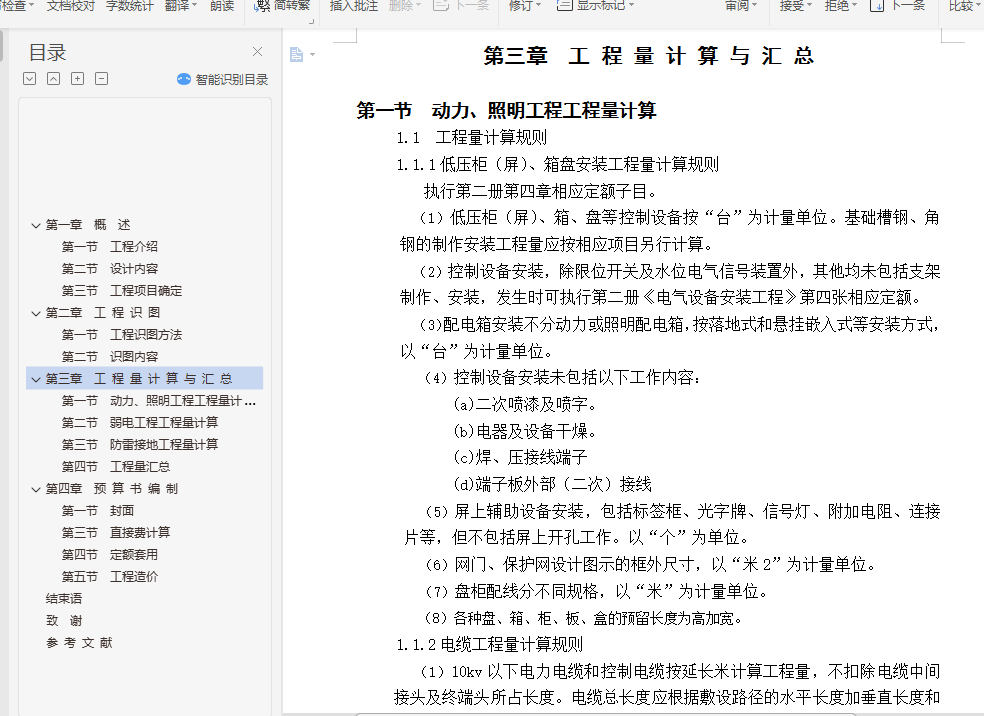

第一节  动力、照明工程工程量计算 8

第二节  弱电工程工程量计算 14

第三节   防雷接地工程量计算 17

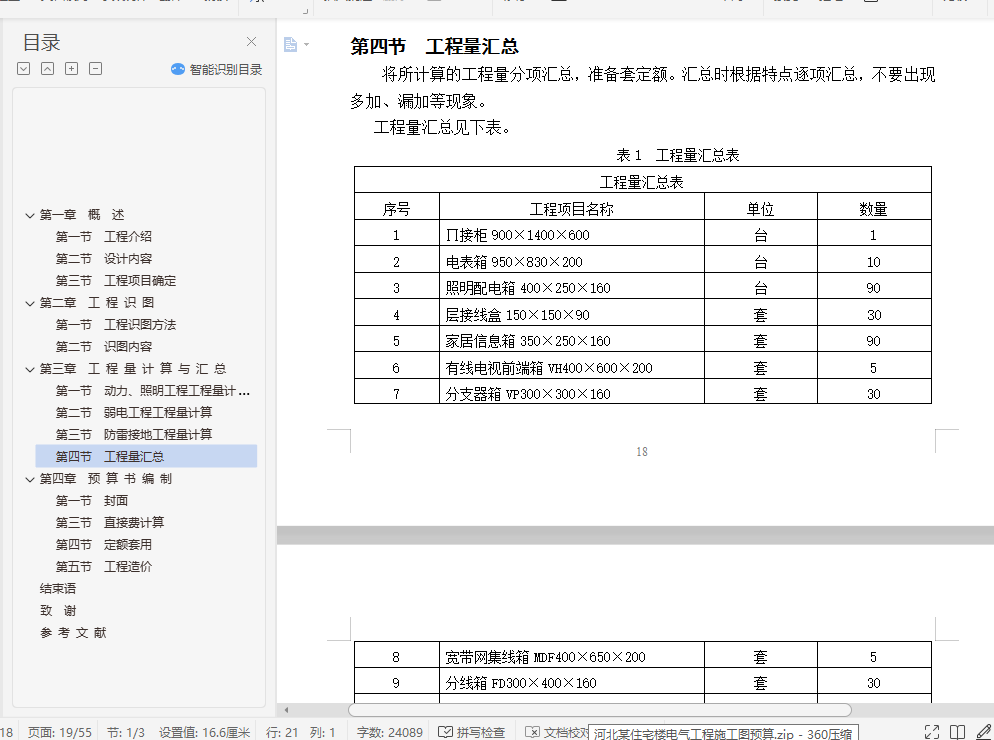

第四节   工程量汇总 18

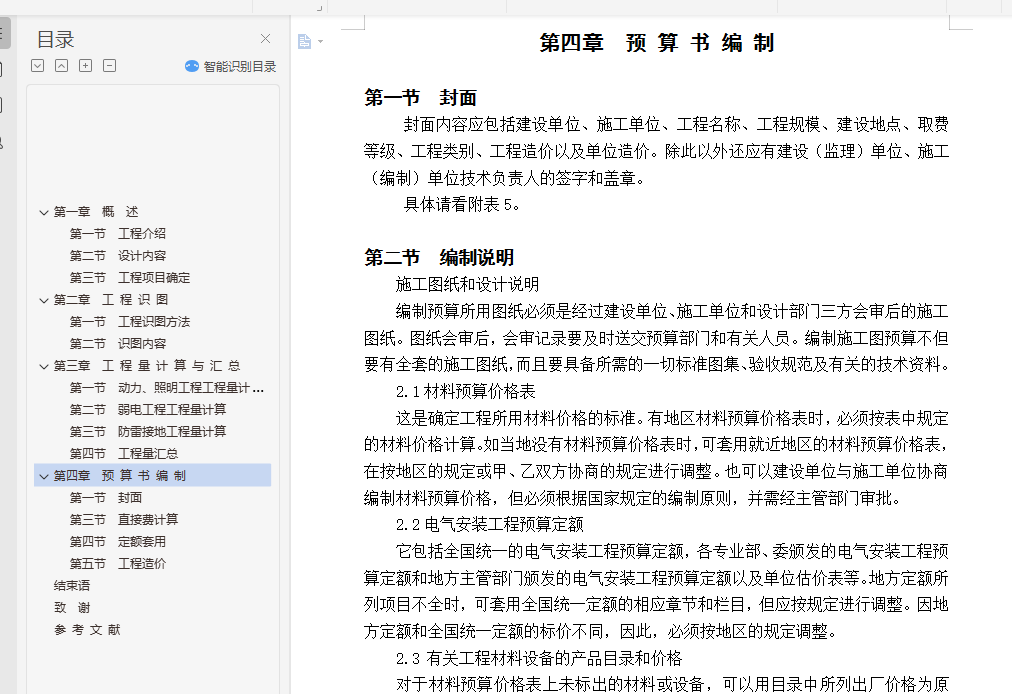

第四章  预 算 书 编 制 21

第一节  封面 21

第二节  编制说明 21

第三节  直接费计算 22

第四节   定额套用 23

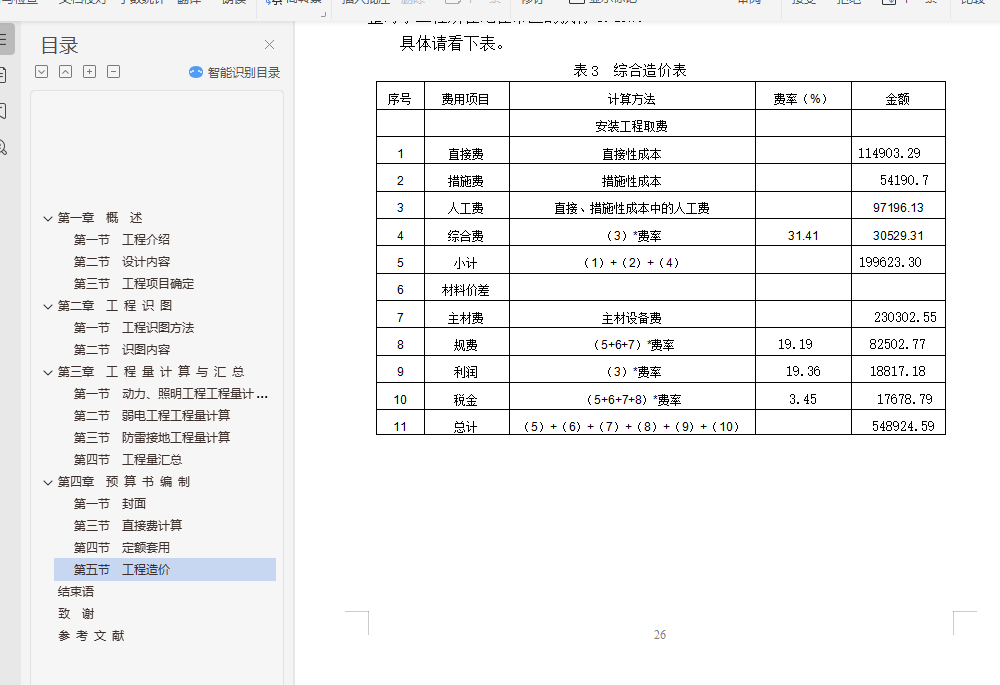

第五节  工程造价 25

结束语 27

致  谢 28

参 考 文 献 29

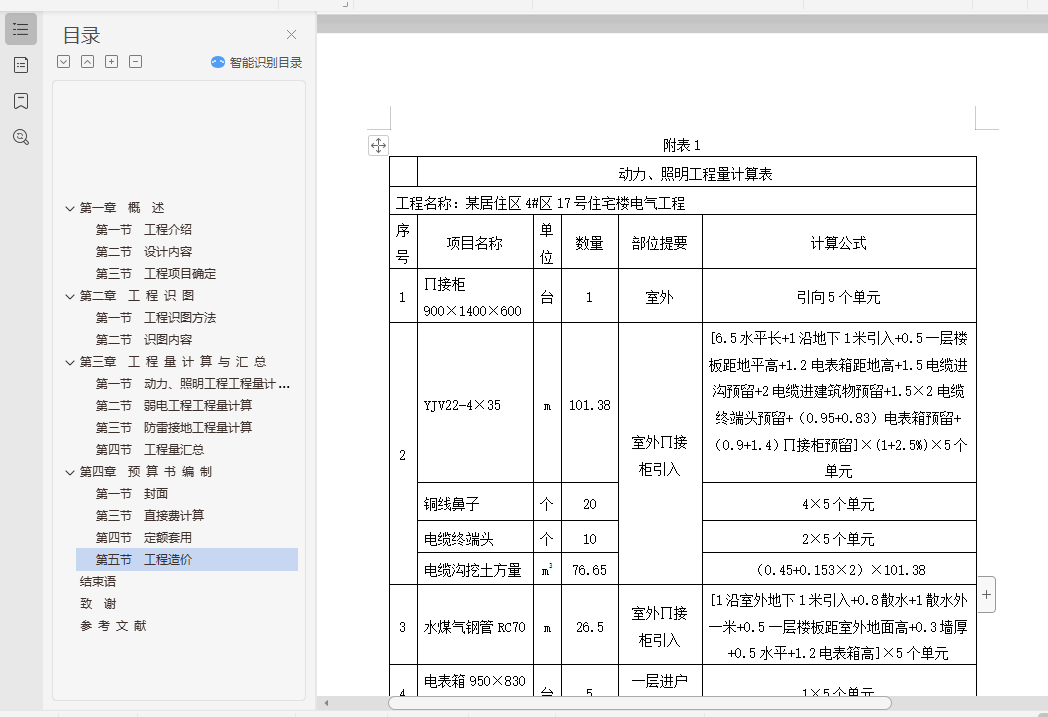

附  表 30

第一章  概  述

第一节  工程介绍

本工程为某市小环球开发有限公司天河骏层居住区4#区17#住宅楼，5个单元，带地下室，地下室层高2.4米，主要功能为储藏室，地上六层，层高2.8米，结构形式为砖混结构，现浇混凝土楼板，建筑物主体高度20.2米，总建筑面积为8074.32m2，建筑物等级为三级，防火等级为二级。本工程为三类住宅建筑，负荷等级为三级负荷，用电总容量为148KW。

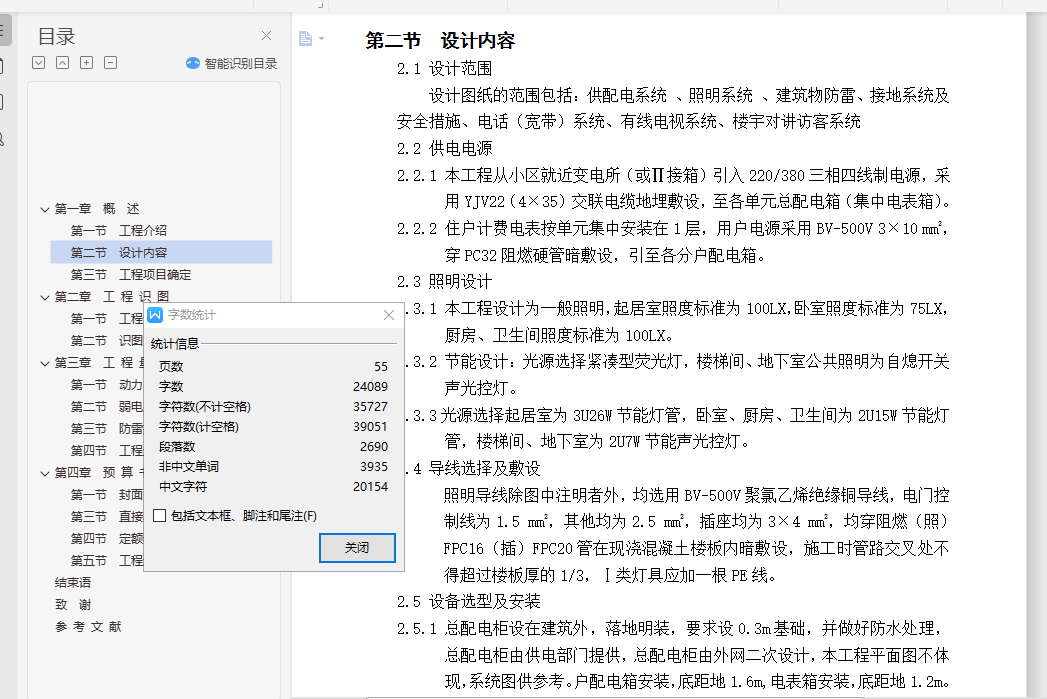

第二节  设计内容

2.1 设计范围

设计图纸的范围包括：供配电系统 、照明系统 、建筑物防雷、接地系统及安全措施、电话（宽带）系统、有线电视系统、楼宇对讲访客系统

2.2 供电电源

2.2.1 本工程从小区就近变电所（或∏接箱）引入220/380三相四线制电源，采用YJV22（4×35）交联电缆地埋敷设，至各单元总配电箱（集中电表箱）。

2.2.2 住户计费电表按单元集中安装在1层，用户电源采用BV-500V 3×10 mm2，穿PC32阻燃硬管暗敷设，引至各分户配电箱。

2.3 照明设计

2.3.1 本工程设计为一般照明，起居室照度标准为100LX，卧室照度标准为75LX，厨房、卫生间照度标准为100LX。

2.3.2 节能设计：光源选择紧凑型荧光灯，楼梯间、地下室公共照明为自熄开关声光控灯。

2.3.3光源选择起居室为3U26W节能灯管，卧室、厨房、卫生间为2U15W节能灯管，楼梯间、地下室为2U7W节能声光控灯。

2.4 导线选择及敷设

照明导线除图中注明者外，均选用BV-500V聚氯乙烯绝缘铜导线，电门控制线为1.5 mm2，其他均为2.5 mm2，插座均为3×4 mm2，均穿阻燃（照）FPC16（插）FPC20管在现浇混凝土楼板内暗敷设，施工时管路交叉处不得超过楼板厚的1/3，Ⅰ类灯具应加一根PE线。
