1、 任务
设计并制作一个磁耦合谐振式无线电能传输装置，其结构框图如图1所示。

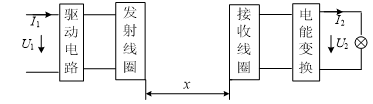

图1 电能无线传输装置结构框图
2、 要求
（1）保持发射线圈与接收线圈间距离x =10cm、输入直流电压U1=15V时，接收端输出直流电流I2=0.5A，输出直流电压U2≥8 V，尽可能提高该无线电能传输装置的效率η。（45分）
（2）输入直流电压U1=15V，输入直流电流不大于1A，接收端负载为2只串联LED灯（白色、1W）。在保持LED灯不灭的条件下，尽可能延长发射线圈与接收线圈间距离x。（45分）
（3）其他自主发挥（10分）
（4）设计报告（20分）
|
项 目
|
主要内容
|
分数
|
|
系统方案
|
系统结构、方案比较与选择
|
4
|
|
理论分析与计算
|
无线传输系统工作原理分析及计算
|
6
|
|
电路设计
|
相关电路设计
|
5
|
|
测试
|
测试结果及分析
|
3
|
|
设计报告结构及规范性
|
摘要，正文结构，公式与图表的规范性
|
2
|
|
总分
|
20
|
3、 说明
（1） 发射与接收线圈为空心线圈，线圈外径均10±2cm；发射与接收线圈间介质为空气。
（2） I2应为连续电流。
（3） 测试时，除15V直流电源外，不得使用其他电源。
（4） 在要求（1）效率测试时，负载采用可变电阻器；效率
。
（5） 制作时须考虑测试需要，合理设置测试点，以方便测量相关电压、电流。
