一、设计基本任务

依据所提供的零件图纸设计零件夹具，零件均为大批量生产。

二、设计具体要求

1．要求完成零件定位分析、定位误差分析、夹紧方案制定等内容；

2．绘制夹具的装配图、核心零件（3-4件）的零件图，标注相应尺寸及公差；

3．要求上交打印文档（A4）一份，电子文档（Word、零件设计的电子档）一份；

4．鼓励上网查阅资料，严禁上网整篇下载剽窃，可以选择性引用；

5．严格按照论文的撰写要求，格式规范，内容充实；

6．字数不得少于4000字。

三、零件样图

1．曲柄板零件需钻通孔5´f5.2mm以及同轴线上沉孔5´f11mm、深3.5mm。工件材料为45，毛坯为锻件。

2．托架零件在本工序中需钻2´M12mm斜孔螺纹的底孔f10.1mm。工件材料为铸铝，毛坯为铸件。

3．CA6140车床开合螺母零件在本工序中需精镗mm孔及车端面。工件材料为45钢，毛坯为锻件。

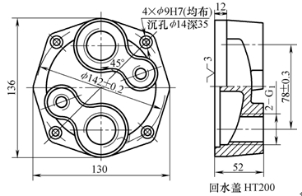

4．加工回水盖上2-G1螺孔，其余内容已经完成。
