一、设计任务：
设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖。已知柱截面为
。要求进行第二层楼面梁格布置，确定梁、板截面尺寸，计算梁板配筋，并绘制结构施工图。
二、设计目的
《建筑结构》课程设计是教育计划中一个重要的实践性教学环节，对培养和提高学生的基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。
1．了解钢筋混凝土结构设计的一般程序和内容，为毕业设计以及今后从事实际设计、管理工作奠定初步基础。
2．复习巩固加深所学的基本构件中受弯构件和钢筋混凝土梁板结构等章节的理论知识。
3．掌握钢筋混凝土肋梁楼盖的一般设计方法，诸如：
（1）进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图；
（2）掌握弹性理论和塑性理论的设计方法；
（3）掌握内力包络图和抵抗弯矩图的绘制方法；
（4）了解构造设计的重要性，掌握现浇梁板的有关构造要求；
（5）掌握现浇钢筋混凝土结构施工图的表示方法和制图规定；
（6）学习书写结构计算书；
（7）学习运用规范。
三、设计资料
|
序号
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
活荷载标准值(kN/m2)
|
4.5
|
5.0
|
5.5
|
6.0
|
6.5
|
7.0
|
1、结构平面及柱网布置如图所示（楼梯间在此平面外），按不同用途的车间工业楼面活荷载标准值见表1，车间内无侵蚀性介质，柱网尺寸见表二。每位学生按学号顺序根据表3选取一组数据进行设计。
活荷载标准值 表1

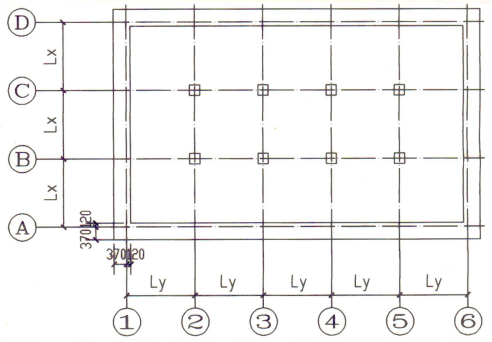

结构平面及柱网布置图
|
序号
|
Lx
|
Ly
|
|
①
|
6600
|
5400
|
|
②
|
6600
|
6600
|
|
③
|
6900
|
5700
|
|
④
|
6900
|
6300
|
|
⑤
|
7200
|
6000
|
|
⑥
|
7500
|
6300
|
柱网尺寸 表2
分组编号 表3
|
  跨度序号
组号
活载序号
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
①
|
1
|
2
|
3
|
4
|
5
|
31
|
|
②
|
6
|
7
|
8
|
9
|
10
|
32
|
|
③
|
11
|
12
|
13
|
14
|
15
|
33
|
|
④
|
16
|
17
|
18
|
19
|
20
|
34
|
|
⑤
|
21
|
22
|
23
|
24
|
25
|
35
|
|
⑥
|
26
|
27
|
28
|
29
|
30
|
36
|
2、楼面构造
楼面面层为水磨石（底层20mm厚水泥砂浆，10mm面层），自重为0.65kN/m2；顶棚为15mm厚混合砂浆抹灰；梁用15mm厚混合砂浆抹灰。
3、材料
①混凝土：采用C25的混凝土。
②钢 筋：主、次梁受力纵筋采用HRB400级钢筋，其他钢筋均用HPB300级钢筋。
四、设计内容及要求
1．结构布置
柱网尺寸给定，要求了解确定的原则。
梁格布置，要求确定主、次梁布置方向及次梁间距。
2．按塑性理论方法设计楼板和次梁，按弹性理论方法设计主梁。
3．提交结构计算书一份。要求：步骤清楚、计算正确、书写工整。
4．绘制结构施工图1张1号图。内容包括
（1）结构平面布置；
（2）板、次梁配筋图；
（3）主梁配筋图；
（4）给出板的配筋表；
（5）主、次梁画钢筋分离图。
要求真正做到施工图深度，交给工地即能付诸于施工。图面必须按“制图
标准” 规定绘制，要求布图匀称、表达正确、线条清晰、图面整洁。
五、成绩考核及评定
根据结构计算书、施工图、及混凝土结构设计原理期末成绩三方面综合按优、良、中、合格、不及格五个等级评定成绩。
六、参考资料
1.《混凝土及砌体结构》教材，王振东主编，,中国建筑工业出版社。
2．建筑结构荷载规范GB50009-2012
3．混凝土结构设计规范GB50010-2010
4．建筑结构制图标准
