1．本毕业设计（论文）课题的目的和要求：

本课题以工程师的综合训练为主，侧重实际工程设计能力的培养，注重培养学生分析问题和解决问题的能力；培养学生团队协作能力和理论联系实际的能力；培养学生外文翻译和计算机应用的能力。学生在完成毕业设计之后，应具备独立解决一般工程技术问题的能力，并学会查阅规范、标准和资料，能够使用办公软件、制图软件等。其基本要求如下：

（1） 学生在教师的指导下，能根据毕业设计任务书项目提供的条件进行多方案比选，最终确定建筑设计方案（或工艺方案）和结构设计方案；

（2）能运用所学专业知识，独立完成建筑设计部分的设计和绘图工作；

（3）能运用所学专业知识，独立进行结构计算手算或验算，并编制结构说明书；

（4）能够用结构设计或分析软件进行电算，并完成绘图工作；

（5）能运用所学的专业知识进行单位工程的施工组织设计。包括工程概况、施工方案、施工平面图等；

（6）能按设计任务书的要求，具备查阅相关资料、规范、标准的能力；

（7）能明确土木工程师的职业道德和行为规范，正确应用相关规范标准；

（8）能判断结构选型、材料、施工方案等对环境及社会可持续发展的影响；

（9）在毕业设计过程中，遇到问题时能及时与老师和同学沟通，提高沟通和交流能力。

本毕业设计要求完成钢筋混凝土结构多层框架宾馆的建筑、结构及施工组织设计任务，具体要求如下：

建筑平面设计应满足功能分区明确，布局合理，满足消防、采光及安全疏散的要求，立面设计体现现代特色，内部设计满足适用使用功能要求，同时满足节能、环保和无障碍要求。

结构设计部分要求掌握多层混凝土框架结构房屋的结构选型、结构布置、结构计算及结构施工图绘制的全部设计内容及过程，并利用计算机进行辅助设计和绘图，从而掌握建筑结构设计的一般方法，从而达到培养土木工程专业学生运用现行规范进行设计的能力。计算书和说明书要求计算正确、文理通顺、书写工整、装订整齐。

施工部分要求绘制施工现场平面布置图，撰写工程概况、施工方案、技术措施和安全措施等。

每个学生一人一案（题）：①建筑方案不同；②建筑面积不同；③室内外高差不同；

④柱网尺寸不同；⑤地面粗糙度不同（根据建设地点情况自行确定）；⑥宾馆所在城市不同（抗震设防烈度及基本风压值不同）严格避免抄袭。具体设计参数分配见表1。

表1   各学生设计参数分配

2．本毕业设计（论文）课题的技术要求与数据（或论文主要内容）：

（一）工程概况及设计要求

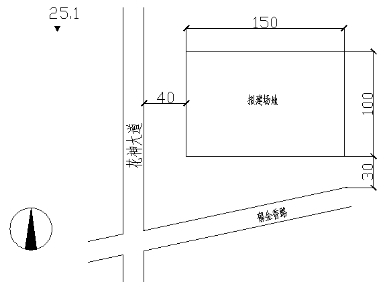

1、工程位置：A1—A4方案采用地块位置：项目位于江苏省南京市雨花台区花神大道以东及郁金香路以北，规划批准用地选址见图1。

图1　建设用场地图（南京市）

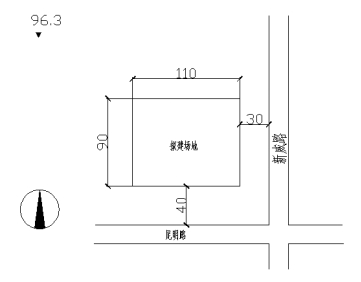

B1—B4方案采用地块位置：项目位于山东省威海环翠区新威路以西及昆明路以北，规划批准用地选址见图2。

图2　建设用场地图（威海市）

2、建筑面积：总建筑面积见表1。

3、建筑等级：设计使用年限为50年，耐火等级为Ⅱ级，采光等级Ⅲ级。

4、垂直运输：容纳10人的客梯，速度1.75m/s。

5、结构形式与结构体系：为钢筋混凝土框架结构。

6、层高及室内外高差：（根据每名学生的方案不同，层数、层高、建筑面积可以变化）

7、使用要求： 本宾馆主要接待单位小型会议及住宿、国内旅客住宿及配套餐饮，主要使用要求如下：

a） A1-A4方案三床间50-100间，B1-B4方案三床间30-50间，内设单人床、床头柜、写字台、椅子、衣柜、电视、电话、卫生间（三大样）等；

b） A1-A4方案二床间100-150间，B1-B4方案二床间80-100间，内设单人床、床头柜、写字台、椅子、衣柜、沙发、电视、电话、卫生间（三大样）等；

c） A1-A4方案单床间20-50间，B1-B4方案单床间20-30间，内设单人床、床头柜、写字台、椅子、衣柜、沙发、电视、电话、卫生间（三大样）等；

d） A1-A4方案二间套房2套，B1-B4方案二间套房1套，内设双人床、行李架、床头柜、写字台、椅子、衣柜、沙发、电视、电话、卫生间（三大样）等；

e）公共厕所、盥洗室、服务台（休息室、储藏室）等。

² 公共活动部分

a）A1-A4方案：门厅、会客厅200-300m2；B1-B4方案：门厅、会客厅150-250m2

b) 总服务台3010% m2

c）A1-A4方案：舞厅18010% m2；B1-B4方案：舞厅15010% m2

d）商服中心：5010% m2

² 服务、娱乐部分

a）办公室：5间

b）A1-A4方案：餐厅200-300 m2；B1-B4方案：餐厅200-250 m2

c）A1-A4方案：厨房、库房约40010%  m2；B1-B4方案：厨房、库房约30010% m2

d）A1-A4方案会议室15010% m2；B1-B4方案：会议室12010%m2

e）A1-A4方案：棋牌室3间；B1-B4方案：棋牌室2间

（二）气候条件

1、气温：南京市冬季不供暖；冬季平均温度为2OC-11OC

威海市冬季采暖计算温度为-3OC；冬季平均温度为1OC-6OC

2、风向：南京夏季主导风向为东南、东风，冬季主导风向为东北、东风

威海市夏季主导风向南风，冬季主导风向为西北风

3、降雨量：南京市全年平均降水量1106mm，小时最大降水量51.8mm；

威海市全年平均降水量730.2mm，小时最大降水量60mm

4、雨季施工起止日期：南京市6月15日~9月15日；

威海市6月1日~8月31日

5、冬季施工起止日期：南京市11月15日~3月15日；

威海市11月15日~3月15日

（三）工程地质条件及地理情况

1、场地平坦，在水平方向土层分布均匀。

2、工程地质概况：根据勘察报告，场区土层表述见表2、表3：

宁波市：

表2　　　　　　　　各岩土层力学指标汇总表

秦皇岛市：

表3　　　　　　　　各岩土层力学指标汇总表

3、水文地质概况：最高地下水-3.0m，常年-3.9m，无腐蚀性, 南京市土壤最大冻结深度：9cm；威海市土壤最大冻结深度：45cm。

4、抗震设计条件：请根据建设场地所处地区查现行规范确定。

² 5、建设地点的地理概况：南京市地面粗糙度为C类，场地内地势平坦，无障碍物影响施工，附近空地可临时使用。基地海拔标高约为25.1米，基本与城市道路标高平齐。威海市地面粗糙度为C类，场地内地势平坦，无障碍物影响施工，附近空地可临时使用。基地海拔标高约为96.3米，基本与城市道路标高平齐。

6、室外环境类别：二b类。

（四）荷载

结构上的恒荷载、活荷载、雪荷载及风荷载（地面粗糙度类别根据场地所处位置自行确定）按现行《建筑结构荷载规范》选用（按50年计）。

（五）材料选用

M5－M10混合砂浆或水泥砂浆。≤C60混凝土。钢筋强度等级：纵向受力钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、RRB400、HPB300钢筋；梁、柱纵向受力钢筋应采用HRB400、HRB500、HRBF400、HRBF500钢筋；箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋。

（六）技术经济条件

1、交通运输：本工程在市区，交通便利。

2、材料供应情况：三大材和地方性材料由甲方按计划采购。

3、劳动力供应情况：技工和普工均可满足施工要求。

4、技术装备情况：施工单位设备齐全，可满足施工要求。

5、现场水、电、路情况：附近有上、下水管网及供电设施可利用，场区内道路可由城市主干道修至工地。

（七）土建工程日期

1、土建工程开工日期：2022年3月1日。

2、土建工程竣工日期：2022年11月30日。

3．对本毕业设计（论文）课题成果的要求〔包括图纸、论文、图表、实物等〕：

全部毕业设计由建筑设计、结构设计和施工组织设计三部分组成，具体要求如下：

（一）建筑设计部分

1、建筑设计说明书

（1）简述工程概况、设计方案的合理性及使用功能要求。

（2）总平面布局、平面设计、功能分区、交通组织、采光、防火分区、疏散楼梯、消防电梯、柱网布置等。

（3）立面设计、层高、门窗设计等。

（4）特殊的构造设计。

（5）建筑构造设计、内外墙体、屋面、楼面、楼梯面的构造，保温层构造要求及其他构造要求。

（6）其他需要加以说明的问题。建筑设计说明书不少于5000字。

2、建筑图内容及比例

（1）平面图：底层、标准层平面图，比例1：100（1：200）。

（2）立面图：主立面、侧立面图，比例1：100（1：200）。

（3）剖面图：至少一个横剖面图，比例1：100（1：200）。

（4）详图：2~3个，比例及节点自选。

（5）总平面图1个： 1：500或1：1000 。

（6）建筑设计总说明、门窗表、构造做法表等。

以上折合1﹟图纸5~6张。

（二）结构计算及设计部分

1、结构设计说明书

（1）工程概况。

（2）简述结构形式、结构体系、结构布置、结构方案经济技术指标分析。

（3）柱梁截面尺寸确定、楼板方案的确定，楼梯的选择、确定的依据。

（4）主要结构措施：“三缝”、圈梁，过梁的设置、抗震措施。

（5）基础方案及确定依据和理由。

（6）建筑材料的选用。

（7）其它需要说明的结构技术措施，以及本结构设计的特点、创新。

2、结构计算书

（1）手算部分

1）框架计算简图选取，计算方法确定。

2）荷载计算。

3）柱轴压比计算。

4）框架内力计算（恒载、活载、风载下的内力计算）。

5）侧移计算。

6）内力组合。

7）梁、板、柱截面配筋计算。

8）柱梁构造要求。

9）柱下基础设计计算。

10）楼梯计算。

（2）电算部分

1）完成结构的平面设计（PMCAD）。

2）完成一榀框架的配筋计算（PK）。

3）完成一部楼梯的计算及配筋（LTCAD）。

4）完成柱下独基计算及配筋（JCCAD）。

5）完成楼板的配筋计算（后三项可以选做）。

3、结构施工图

（1）结构平面布置图及板配筋图。

（2）基础布置及详图。

（3）一榀框架梁柱配筋图。

（4）一部楼梯施工图（包括手画和计算机出图两部分）。

以上折合1﹟图纸6~7张。结构设计说明书不少于15000字。

（三）施工设计部分

1、工程概况

建筑面积、层数、结构特征、工期、建设地区特征、水电及运输条件、材料、构件及半成品供应条件等。

2、施工方案的确定

确定该项目的施工顺序和施工流向，划分施工段，选择脚手架，施工方法和施工机械的选择，编制主体工程、基础工程、屋面工程、装修工程的施工方案，选择主要施工机械（垂直运输机械、混凝土及砂浆搅拌机等）及设备，保证质量的技术措施及季节施工措施等。

3、技术措施和安全措施

包括：现场施工安全措施、现场文明施工措施、质量措施、降低成本措施、主要材料节约措施。

4、单位工程施工总平面图

计算材料堆场面积，画单位工程施工平面图一张。平面图中并标明已有建筑、拟建建筑物。布置围墙、起重机械、垂直运输设备、脚手架的位置；砼、砂浆搅拌站以及各种材料、构件、半成品的仓库、堆场、加工棚的位置；行政管理、生活用的临时建筑、临时道路、水电线路、防火设施的位置。

施工部分合计：图纸2#图不少于1张。

最后撰写英文摘要，中文摘要，中英文参考文献。

（四）外文翻译

围绕课题内容，学生查找并阅读相关英文资料，并对其翻译（3000个汉字左右），交付原文及译文。（打印）

4．主要参考文献资料：

（一）建筑部分

1、房屋建筑学                 教材

2、建筑设计资料集编写组。建筑设计资料集（1、2、3、5册. 北京：中国建筑工业出版社，1994

3、建筑设计资料手册（1.2.3）   同济大学

4、房屋建筑制图统一标准（GB/T50001-2010）

5、建筑制图标准（GB/T50104-2010）

6、总图制图标准(GB／T50103-2010)

7、门窗图集

8、建筑设计防火规范GB50016—2014

9、省市建筑配件图集

（二）结构部分

1.建筑结构可靠性设计统一标准（GB 50068-2018）

2、建筑结构荷载规范（GB50009-2012）

3、建筑地基基础设计规范（GB50007-2011）及教材

4、混凝土结构设计规范（GB50010-2010）及教材

5、建筑工程抗震设防分类标准（GB 50223-2008）

6、建筑结构抗震设计规范（GB50011-2010）及教材

7、高层建筑混凝土结构技术规程（JGJ3-2010）及教材

8、建筑结构制图标准GB/T50105-2001

9、混凝土结构施工图平面整体表示法制图规则和构造详图（16G101-1）（16G101-2）（16G101-3）

10、建筑物抗震构造详图（多层和高层钢筋混凝土房屋结构）（11G329-1）

11、多层及高层房屋结构设计（上、下册）

12、PKPM使用说明一套

13、建筑结构静计算手册

14、建筑结构综合设计手册

（三）施工部分

1、建筑安装工程统一劳动定额[合订本（一）、（二）]

2、山东省建筑工程消耗量定额（上、下）

3、工程施工及验收规范[合订本（7）中国建筑工业出版社]

4、建筑施工手册（上、中、下）中国建筑工业出版社

5、建筑施工（第二版）重建工、同济、哈建工编  中国建筑工业出版社

6、简明施工手册（第二版）汪正荣、朱国梁  中国建筑工业出版社

7、组合钢模板施工手册《组合钢模板施工手册》编写组  中国铁道工业出版社

8、建筑机械使用手册，中国建筑出版社

9、房屋建筑施工实用手册，湖南科学技术出版社

5．本毕业设计（论文）课题工作进度计划：

起 迄 日 期

工  作  内  容

2021年

3月1日～3月7日（1周）

3月8日～3月28日（3周）

第1周(3月8日～ 3月14日)

第2周(3月15日～ 3月21日)

第3周(3月22日～3月28日)

3月29日～5月16日（7周）

第4周(3月29日～4月4日)

第5周(4月5日～4月11日)

第6周(4月12日～4月18日)

第7周(4月19日～ 4月25日)

第8周(4月26日～5月2日)

第9周(5月3日～5月9日)

第10周(5月10日～5月16日)

5月17日～ 6月6日（3周）

第11周(5月17日～5月25日)

第12周(5月26日～5月30日)

第13周(5月31日～6月6日)

6月7日～ 6月11日（1周）

毕业实习

建筑设计部分

布置任务，熟悉设计资料，平面布置，功能分区，柱网布置，尺寸确定；

材料选择，确定方案，剖面设计，立面设计；

绘制平面图，绘制剖面图，绘制立面图，绘制总平面。书写建筑说明书。

结构设计部分

结构布置，计算简图，轴压比计算，竖向荷载计算；

侧向刚度计算，水平荷载（风载、地震力）计算，计算书整理；

地震作用计算，准备上机参数，计算书整理，上机计算；

内力计算，荷载组合，计算书整理；

内力组合，截面设计，计算书整理；

楼梯设计，基础设计，计算书整理；

绘制施工图，计算书整理。

施工设计部分

工程概况，地质条件及地理概况，施工方案；

单位工程施工施工组织设计；

单位工程施工平面图；技术措施和安全措施；最后撰写中、英文摘要，翻译，中英文参考文献

毕业设计最终整理及打印

盲评
