课题名称
|
淮匠十万千瓦（100兆瓦）抽水蓄能电厂联入电网设计
|
|
一、毕业设计（论文）工作内容和要求
|
|
课题简介与成果要求：
淮匠十万千瓦抽水蓄能电厂联入电网设计，对电力系统的安全经济运行影响是非常重要的，
特别是对周围环境质量的改善，具有非常的社会效益。如何确定选择的联入方式和联入地点，
对保证电力系统的运行可靠性、保证电能的质量，提高系统运行的经济性具有重大的现实意义。
另外通过该设计，可以增强学生的工程设计的能力。 要求完成的成果和相应的技术指标
|
|
2、工作内容与需要提供的基础资料
工作内容为： （1） 通过技术经济比较，确定本厂接入电力系统的方式；
（2）拟定电气主接线方式、选择主变；
（3）选择高压侧的电气设备；
（4）编写相关应用程序
|
|
3、要求完成的成果和相应的技术指标
（1）文档
3000汉字的英文翻译并附原文；
开题报告一份，总字数不少于3000汉字；
毕业设计报告一份，字数不少于10000汉字，符合规范化格式要求。
（2）实物成果
1）设计说明书
封面、封底、中文摘要、英文摘要、目录、设计任务书、设计说明书、参考文献、中英文翻译等均需打印成文稿，成品装订成册。
2）设计计算书
3）源程序
|
|
二、工作进度要求（按周次填写）
|
|
第1周 分析电厂接入电力系统的特点和要求，
收集电厂接入资料；外文翻译
第2周 提出本设计的思路和目标；完成开题报告
第3周 对可能的接入方案进行技术比较和分析
第4周 可行方案的经济比较，确定本厂接入电力系统的方式
第5周 绘制主接线图，选择电站主设备
第6周 学习应用程序编写
第7周 继续编写调试程序
第8周 分析比较计算数据，根据数据分析总结相关的结论
第9周 初步完成设计成品
第10周 指导教师检查成品，提出意见
第11周 修改设计成品
第12周 准备答辩、毕业答辩
|
|
三、主要参考文献（3～5篇）
|
|
[1]左郑敏，刘云. 抽水蓄能电站的接入系统浅析[J].红水河，2009，16（5）：76-78.
[2]蔡黎，陈凌云.抽水蓄能电站接入系统研究[J].中国电力,2013,41(1):81-85.
[3]曹昉.风电及抽水蓄能电站容量规划方法研究[D].河北：华北电力大学博士论文， 2013.
[4]张姝.我国抽水蓄能电站发展对策研究[D].哈尔滨：哈尔滨工业大学硕士论文，2008.
[5]刘辰宇，周明，毛雪雁，林冰.抽水蓄能电站接入系统的综合评价方法[J].电网与清洁能源
|
附录
原始资料及数据
１．原有电力系统接线图及新厂的位置如下图

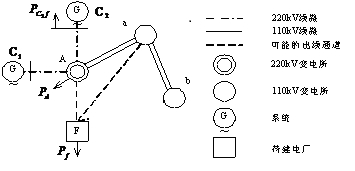

图1.1 原有电力系统接线图及新厂位置图
２．原有系统及各负荷情况（此系统已运行 4 年）
⑴系统
:
= 22000 MW，COS
=0.90，
= 0.1 ，
因该系统容量较大，运行中作为平衡节点，
=1.05∠0°。
⑵系统Ｃ2:
= 1500 MW，COS
＝0.85，
= 0.08 ，
= 1000 MW，COS
=0.85。
⑶变电所Ａ: 110kV侧负荷
= 140 MW，COS
= 0.8 ，出线 8 回，
主变压器：2×120MVA-220/121/38.5
主接线: 双母线／双母线分段／单母线分段供电容器。
⑷变电所ａ:
= 35 MW，COS
=0.80
变压器： 2×31.5MVA-110/38.5/11
主接线： 双母线／双母线／单母线分段
出线数： 35kV 8 回，10kV 12 回。
⑸变电所ｂ：
= 35 MW，COS
=0.80
变压器： 2×31.5MVA-110/38.5/11
主接线： 内桥（按单母线分段布置）／双母线／单母线分段
出线数： 35kV 8 回，10kV 12 回。
⑹220kV线路：
： 长 30 km，截面LGJQ-400
： 长 28 km，截面LGJQ-400
⑺110kV线路：
： 长 22 km，截面LGJQ-240
： 长 35 km，截面LGJQ-240
⑻为计算简便，数据统一如下：
=6000小时，最大负荷同时率取0.9，
=0.7
。估算用厂用电率为4％。所有变电所均具有扩建的可能性。年最热月平均均温度为33℃。
二．新建电厂负荷情况与原有变电所的距离
线路距离：
= 13 km ，
= 35 km ，
= 20 km 。
