某地区220KV变电站电气一次部分设计
一、原始资料
据电力系统规划需在某地区新建一座220kV区域变电站。该变电站建成后与附近110kV和220kV电网相连，并以10KV给周围用户供电。
按规划要求，该站有220kV、110kV和10kV三个电压等级。220kV出线4回，110kV出线6回，10kV出线15回。

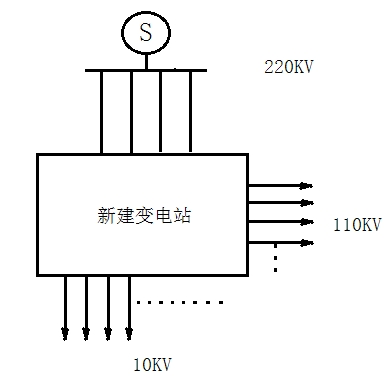

图1-1待建变电站与电力系统联系
1.110KV侧负荷 最终负荷按10年设计，年负荷增长率10%。
|
线路及负荷名称
|
最大负荷（kva）
|
功率因数
|
负荷类别
|
备注
|
|
1炼油厂
|
8000
|
0.8
|
Ⅰ
|
双线路
|
|
2水泥厂
|
3800
|
0.85
|
Ⅱ
|
双线路
|
|
3塑钢厂
|
1200
|
0.85
|
Ⅱ
|
单线路
|
|
4模具厂
|
1400
|
0.9
|
Ⅲ
|
单线路
|
最大负荷利用小时数为4200h。
2. 10kv负荷如下，最终负荷按10年设计，年负荷增长率10%。
|
线路及负荷名称
|
最大负荷（kva）
|
功率因数
|
负荷类别
|
备注
|
|
1水泥厂
|
1500
|
0.8
|
Ⅱ
|
双线路
|
|
2建材厂
|
1200
|
0.8
|
Ⅰ
|
双线路
|
|
3食品厂
|
600
|
0.85
|
Ⅲ
|
单线路
|
|
4橡胶厂
|
700
|
0.9
|
Ⅲ
|
单线路
|
|
5购物中心
|
800
|
0.85
|
Ⅲ
|
单线路
|
|
6幼儿园
|
300
|
0.9
|
Ⅲ
|
单线路
|
|
7学 校
|
700
|
0.85
|
Ⅲ
|
单线路
|
|
8 体育中心
|
1000
|
0.85
|
Ⅱ
|
双线路
|
|
9电视台
|
1000
|
0.8
|
Ⅰ
|
双线路
|
|
10市政
|
1500
|
0.85
|
Ⅰ
|
双线路
|
同时率取0.9
3. 220kV和110kV侧继电保护动作时间0.1s，10kV继电保护动作时间0.5s。
4. 系统阻抗：电源近似为无穷大系统，220kV侧，归算至本所220kV母线侧阻抗为0.210，
5. 该地区最热月平均温度为30.5°C，年最高气温为40.7° C，年最低气温为-20.2° C，土壤电阻率为400Ω.m,海拔高度100.8m,最高气压p=98200.6Pa,雷暴日为40日/天。
6. 所用变容量为220KVA.
二、任务要求
（1） 设计电气主接线，选择主变压器
（2） 短路电流计算，按最大运行方式计算，画计算图，列表。
（3） 选择电气设备。
（4） 进行配电装置设计选择
（5） 进行防雷设计，选择避雷器
（6） 进行正常运行仿真
（7） 绘制设计图纸
（8） 撰写毕业设计说明书
