用单片机控制的电机交流调速系统设计

文 摘 单片机控制的变频调速系统设计思想是用转差频率进行控制。通过改变程序来达到控制转速的目的。由于设计中电动机功率不大，所以整流器采用不可控电路，电容器滤波；逆变器采用电力晶体管三相逆变器。系统的总体结构主要由主回路，驱动电路，光电隔离电路，HEF4752大规模集成电路，保护电路，Intel系列单片机，Intel8253定时/记数器，Intel8255可编程接口芯片，Intel8279通用键盘/显示器，I/O接口芯片，CD4527比例分频器和测速发电机等组成。回路中有了检测保护电路就可以使整个系统运行的可靠性有了保障。

关键词 MCS-51单片机；HEF4752；8253定时器；晶闸管；整流器；三相异步电动机

目  录

1  交流调速的现状

2  用单片机控制的交流调速

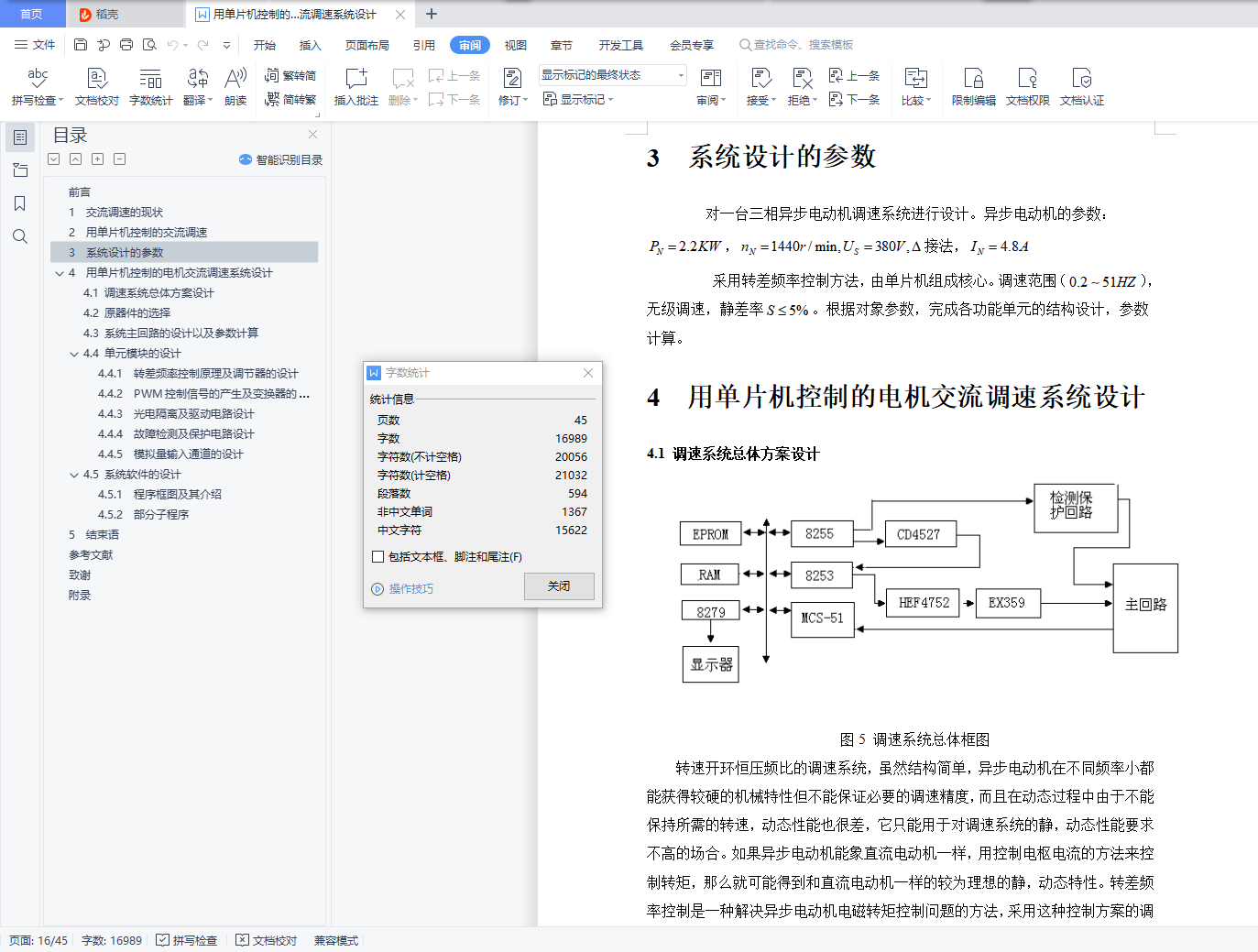

3  系统设计的参数

4  用单片机控制的电机交流调速系统设计

4.1 调速系统总体方案设计

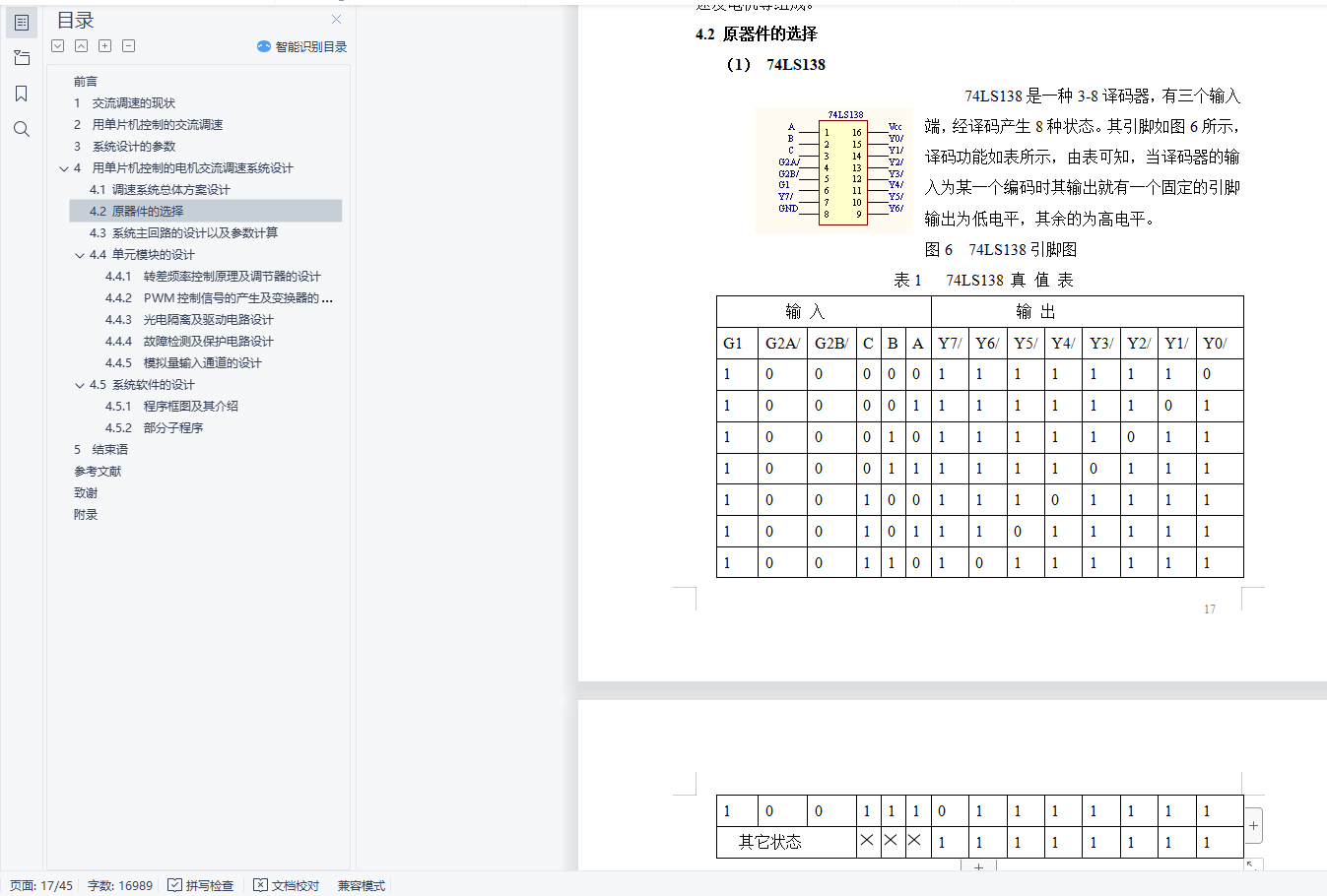

4.2 原器件的选择

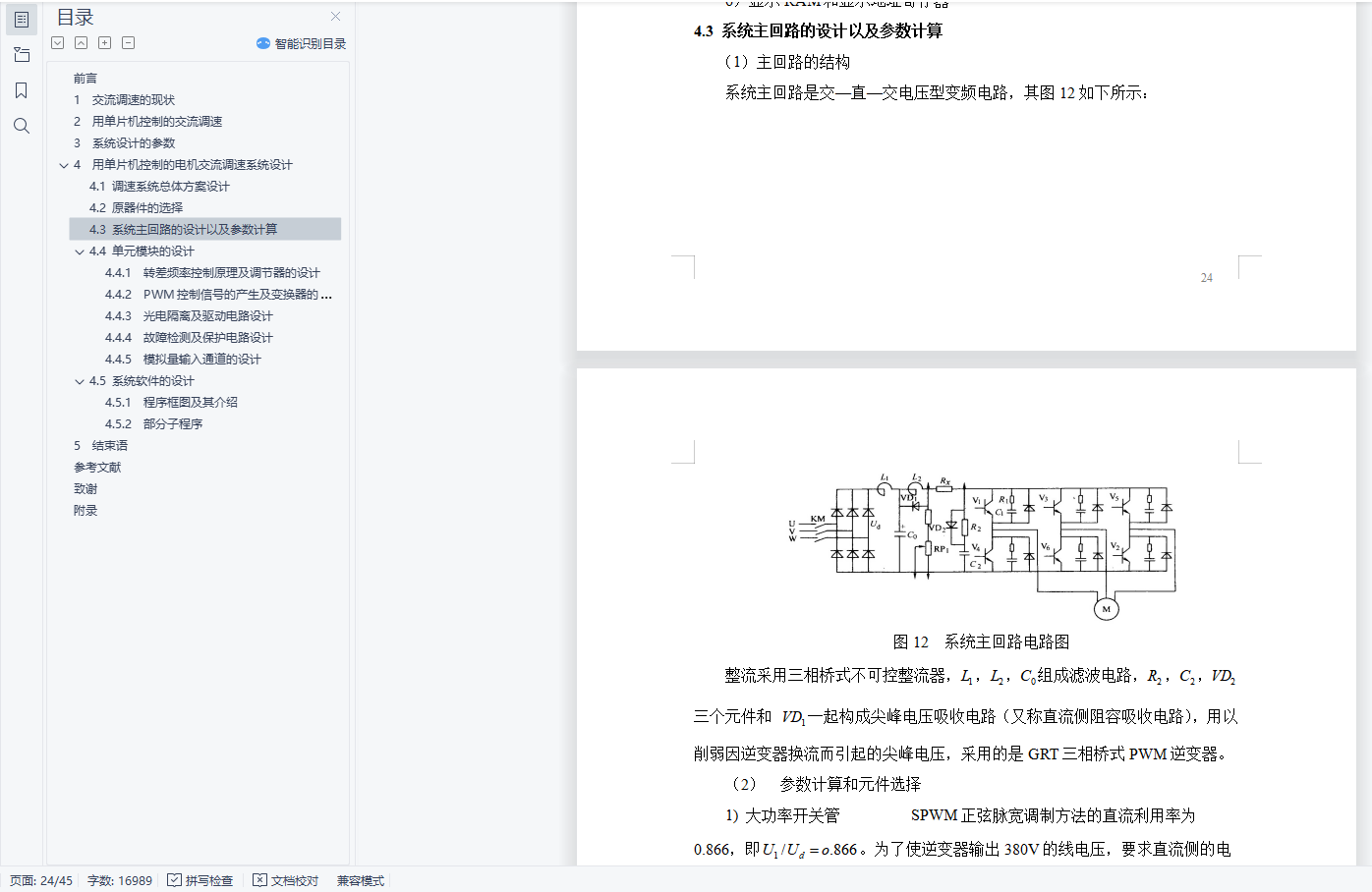

4.3 系统主回路的设计以及参数计算

4.4 单元模块的设计

4.4.1  转差频率控制原理及调节器的设计

4.4.2  PWM控制信号的产生及变换器的设计

4.4.3  光电隔离及驱动电路设计

4.4.4  故障检测及保护电路设计

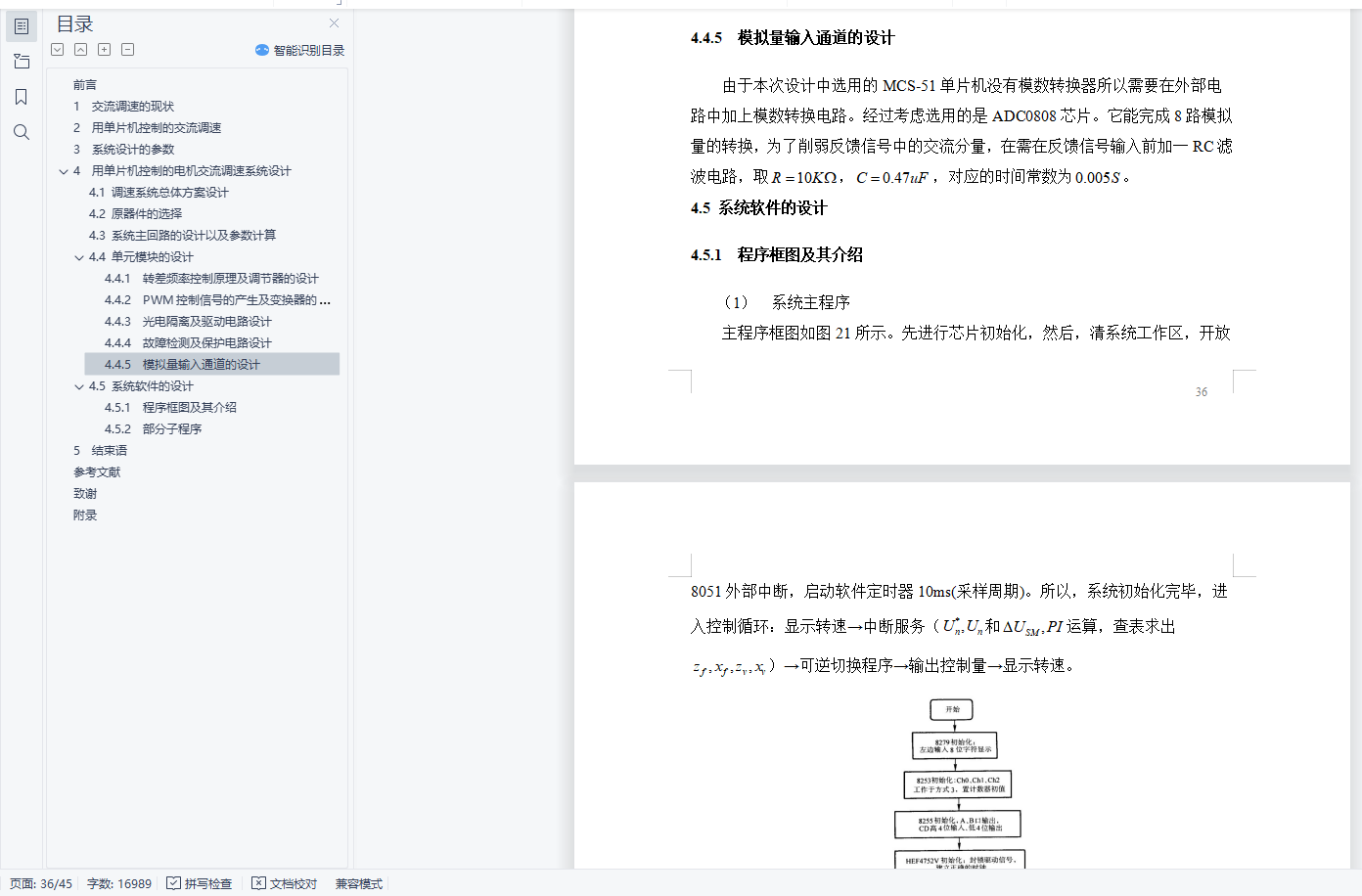

4.4.5  模拟量输入通道的设计

4.5 系统软件的设计

4.5.1  程序框图及其介绍

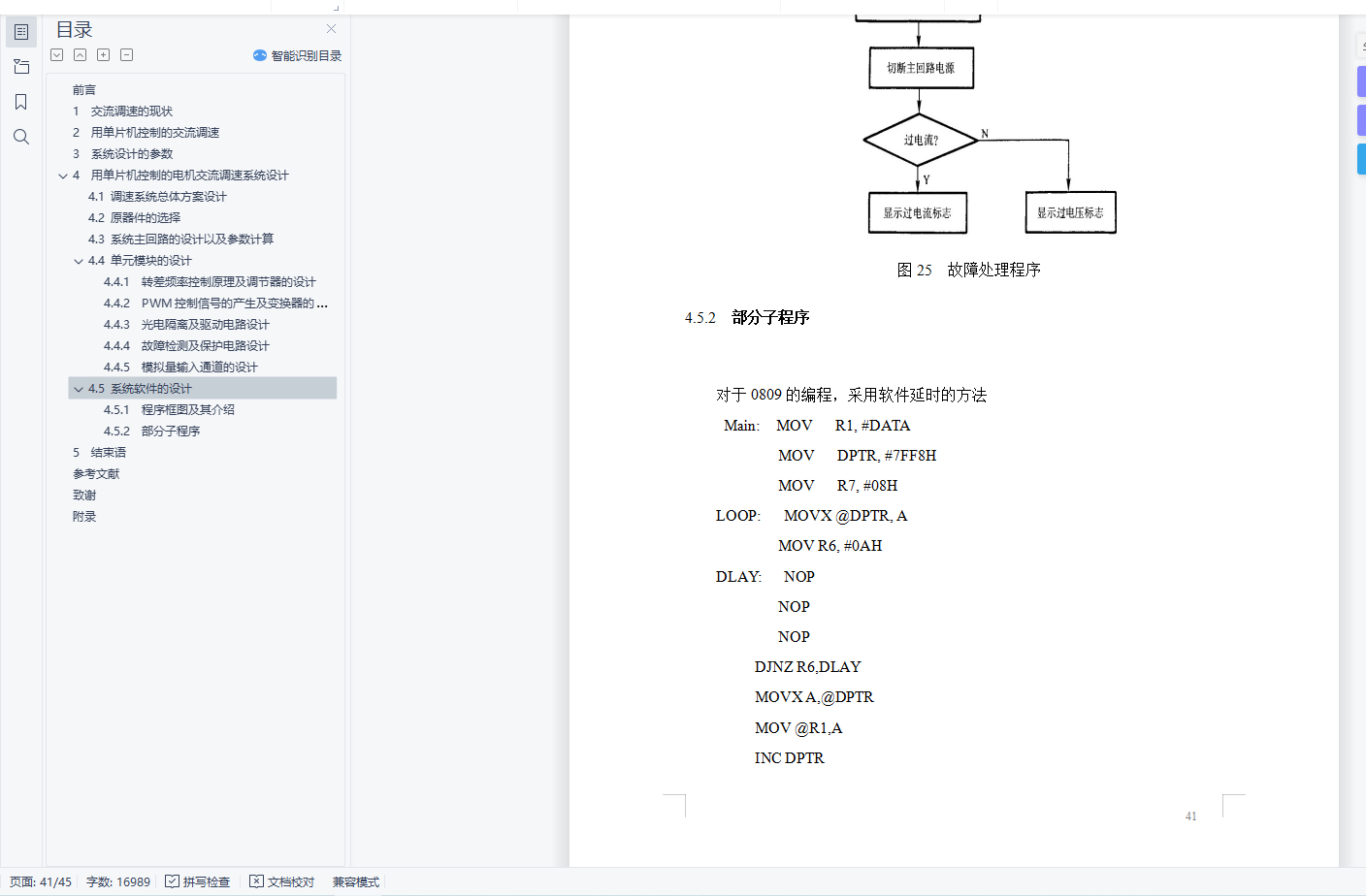

4.5.2  部分子程序

5  结束语

参考文献

致谢

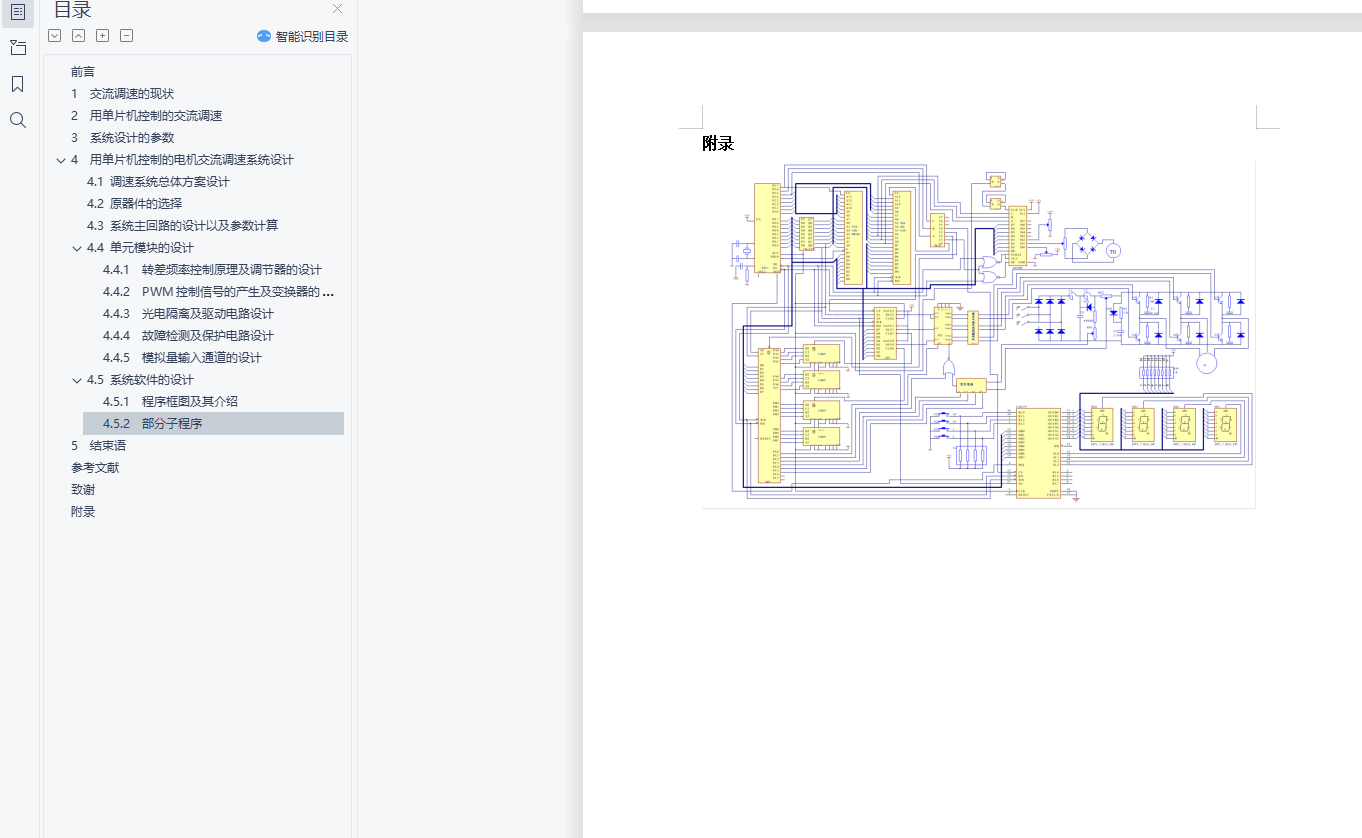

附录
