设计总说明书
随着风电场规模的不断扩大，风电场与电网或电力用户的相互联系越来越紧密。掌握风电场电气部分具有相当重要的意义。单台风力发电机组的发电能力是有限的，大规模风力发电都是在风电场中实现的，风电场是在一定的地域范围内，由同一单位经营管理的所有风力发电机组及配套的输变电设备、建筑设施、运行维护人员等共同组成的集合体。变电站是整个电力系统的基本生产单位，变电站将电能变换后分配电网。
九龙山风电场装机规模为48MW，共安装24台容量为2MW的风力发电机组。根据接入系统方案论证，拟以1回110kV线路T接鲤鱼井～水湾110kV线路，导线型号定为LGJ-240，线路长度约为1km。本工程风力发电机—箱变的组合方式采用一机一变单元接线方式。风力发电机组出口电压为0.69kV，采用低压电缆接至箱式变电站，经箱变升压至35kV，通过35kV集电线路汇至110kV升压站。35kV 场内集电线路采用架空和电缆混合线路，架空线长度约30.9km，电缆长度约2.3km。

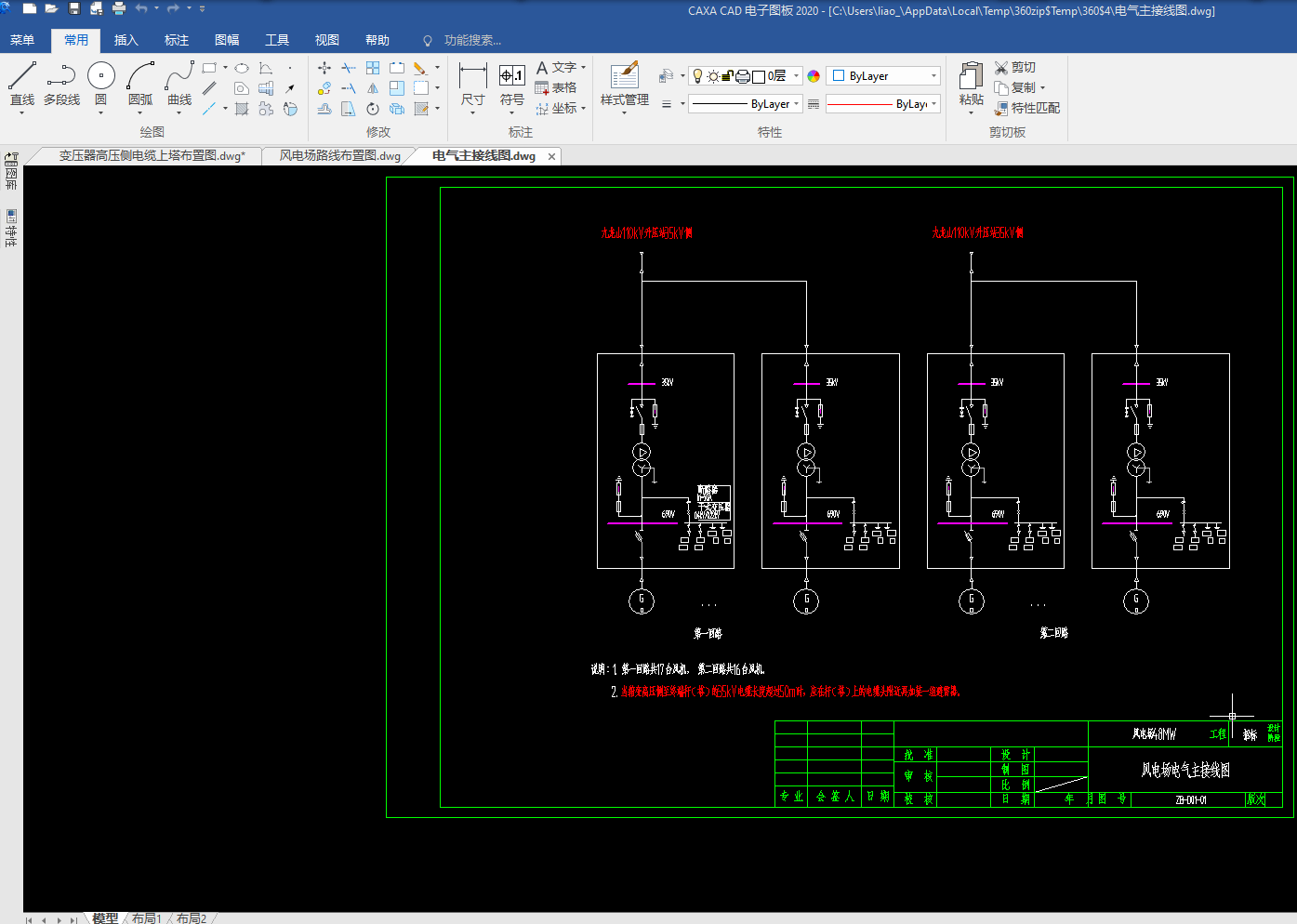

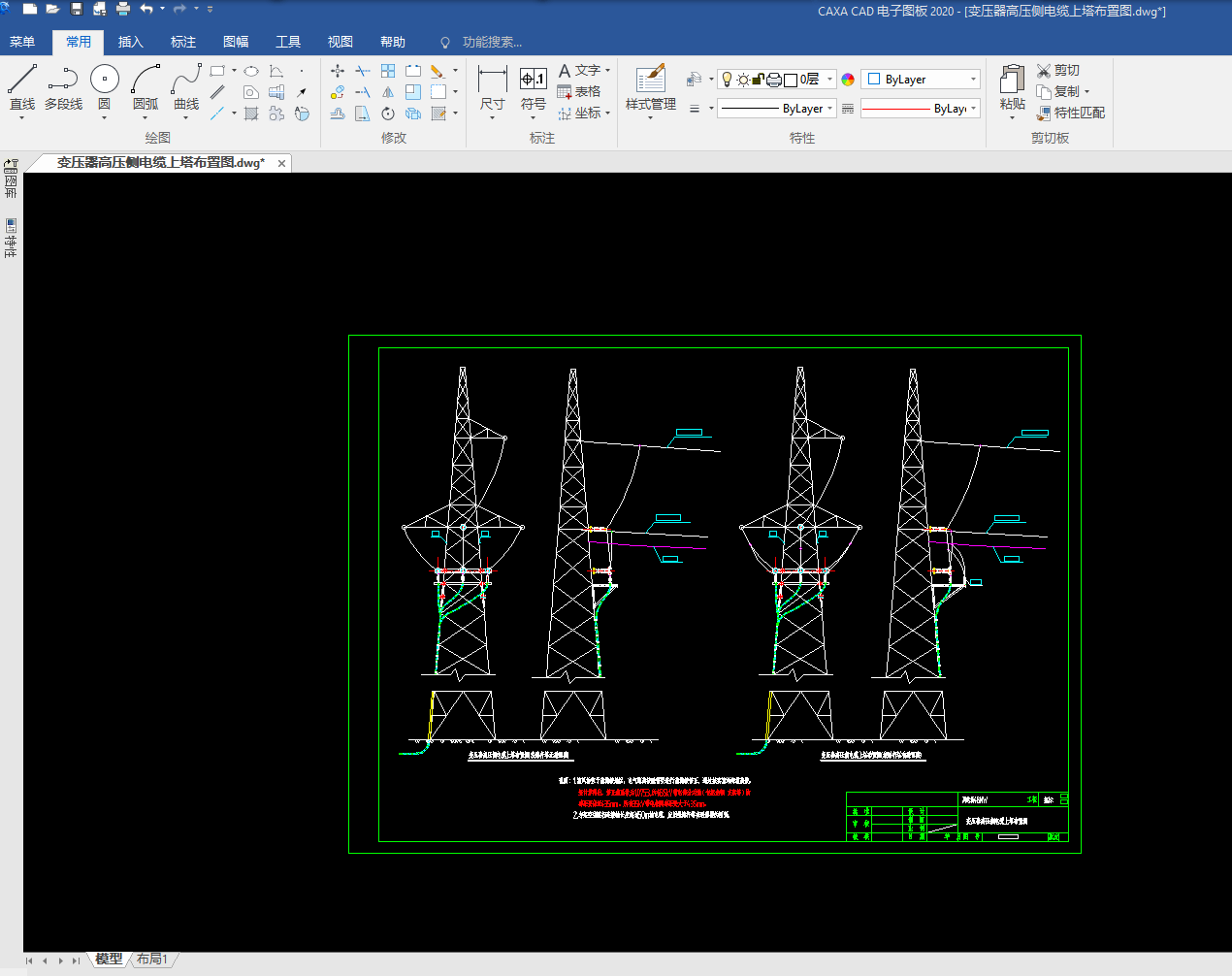

结合风电场的电气特点，学习风电场电气部分的接线及设计方法，学习风电场电气设备的选择方法，确定电气一次主接线方案，进行电气一次短路电流计算和电气设备选型，绘制电气主接线图。确定不同电压等级配电装置类型。确定变电站总电气平面布置。绘制配电装置配置图、平面图及断面图。撰写设计说明书，详细说明电气主接线方案比选过程，以及短路电流计算过程、电气设备选择过程、配电装置布置设计方案等。
目 录
1.设计概述与任务要求
1.1设计概述
1.1.1装机容量
1.1.2机组概况
1.1.3集电方式
1.1.4风电场接入电力系统方式
1.1.5关于短路电流计算和电气设备选择的说明与建议
1.1.6关于防雷与接地及电气二次的说明

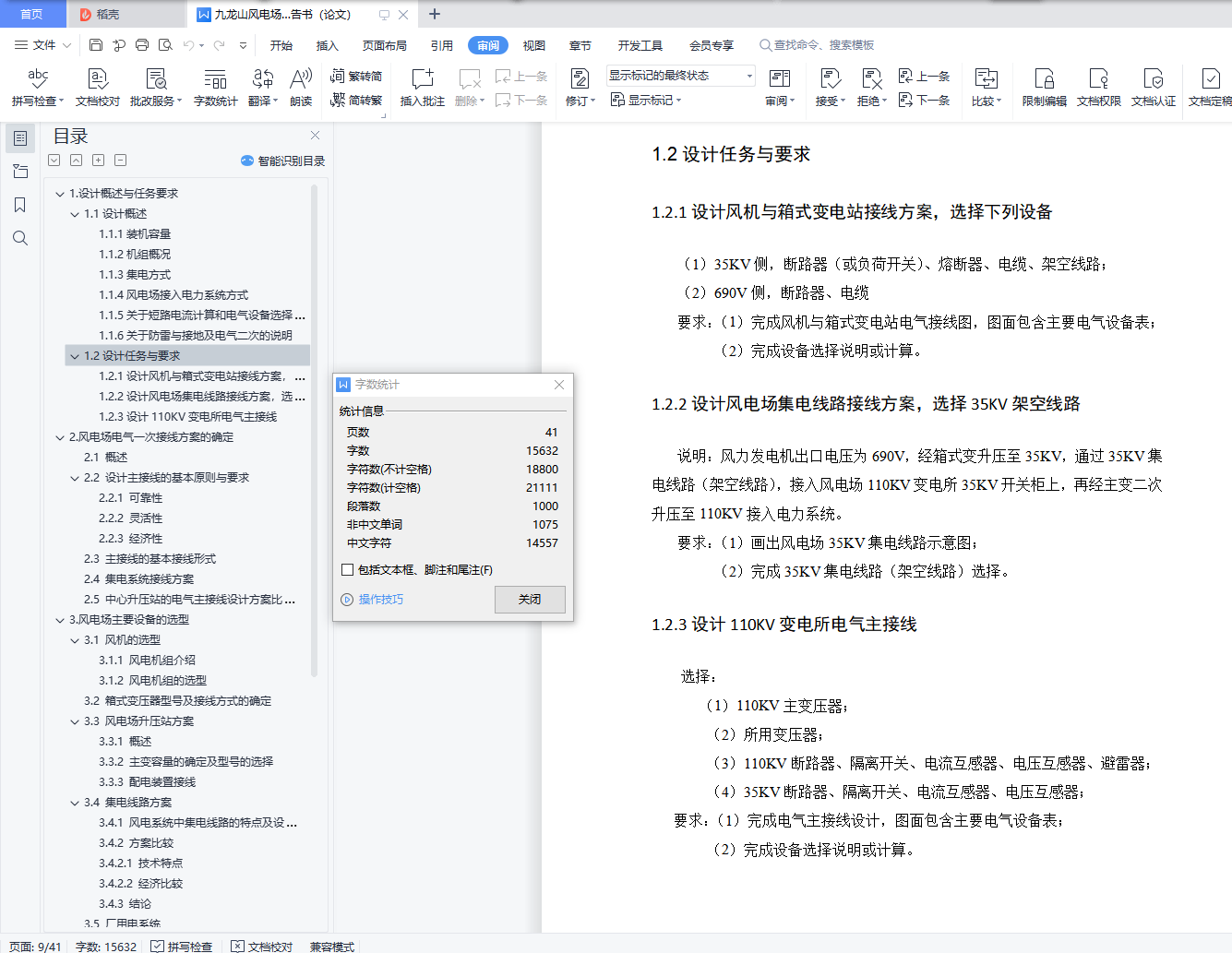

1.2设计任务与要求
1.2.1设计风机与箱式变电站接线方案，选择下列设备
1.2.2设计风电场集电线路接线方案，选择35KV架空线路
1.2.3设计110KV变电所电气主接线
2.风电场电气一次接线方案的确定
2.1 概述
2.2 设计主接线的基本原则与要求
2.2.1 可靠性
2.2.2 灵活性
2.2.3 经济性
2.3 主接线的基本接线形式
2.4 集电系统接线方案
2.5 中心升压站的电气主接线设计方案比较
3.风电场主要设备的选型
3.1 风机的选型
3.1.1 风电机组介绍
3.1.2 风电机组的选型

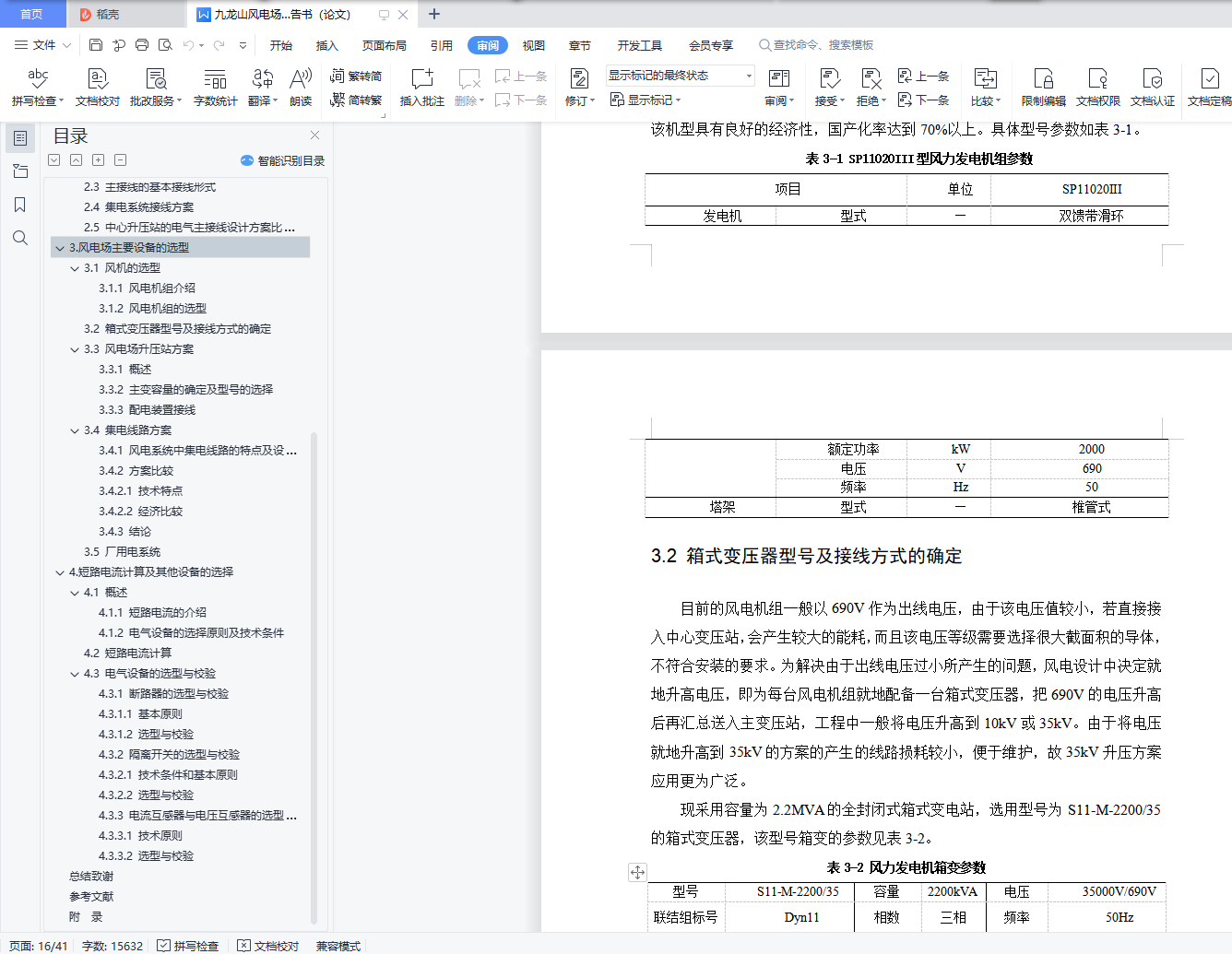

3.2 箱式变压器型号及接线方式的确定
3.3 风电场升压站方案
3.3.1 概述
3.3.2 主变容量的确定及型号的选择
3.3.3 配电装置接线
3.4 集电线路方案
3.4.1 风电系统中集电线路的特点及设计的制约因素
3.4.2 方案比较
3.4.2.1 技术特点
3.4.2.2 经济比较
3.4.3 结论
3.5 厂用电系统
4.短路电流计算及其他设备的选择
4.1 概述
4.1.1 短路电流的介绍
4.1.2 电气设备的选择原则及技术条件

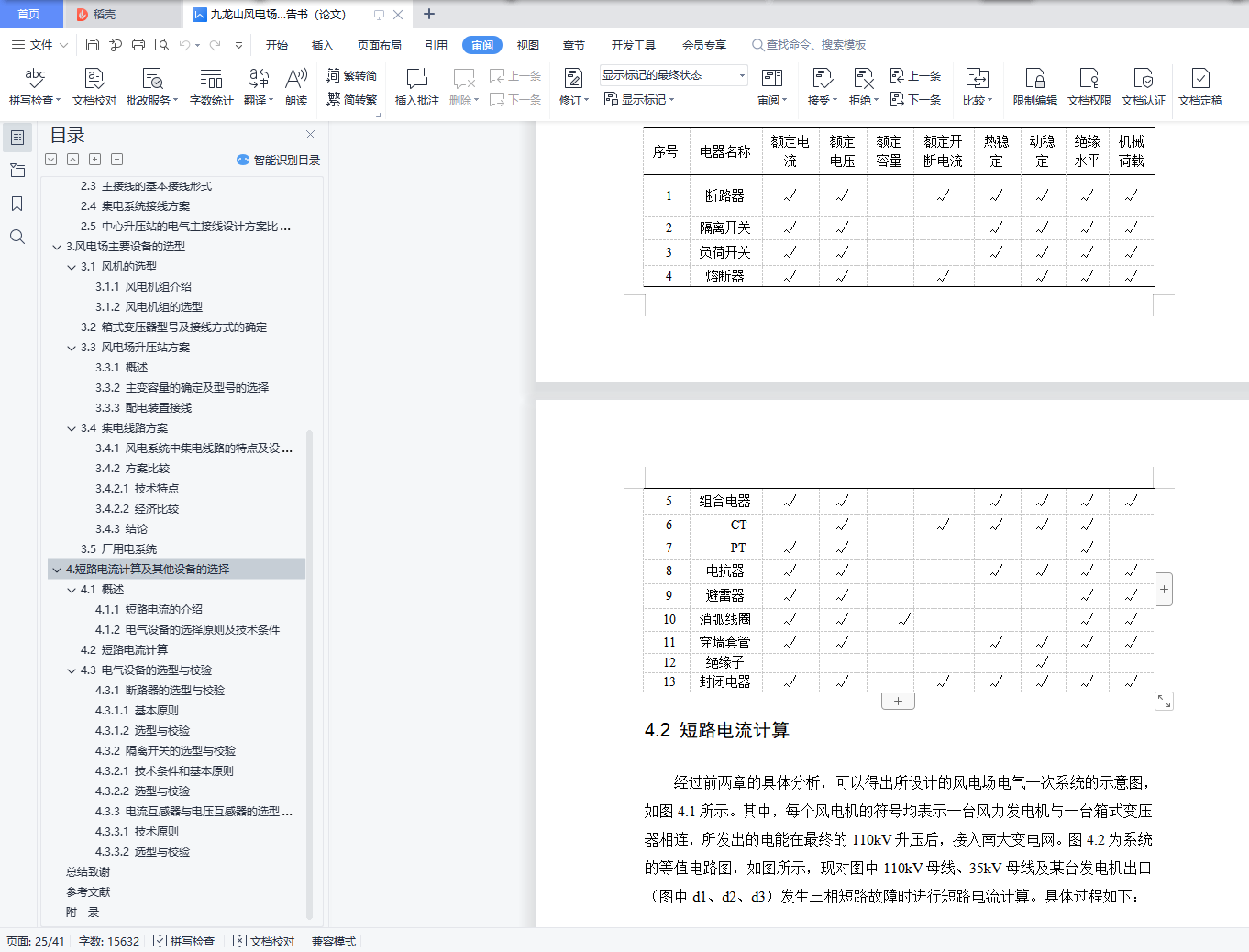

4.2 短路电流计算
4.3 电气设备的选型与校验

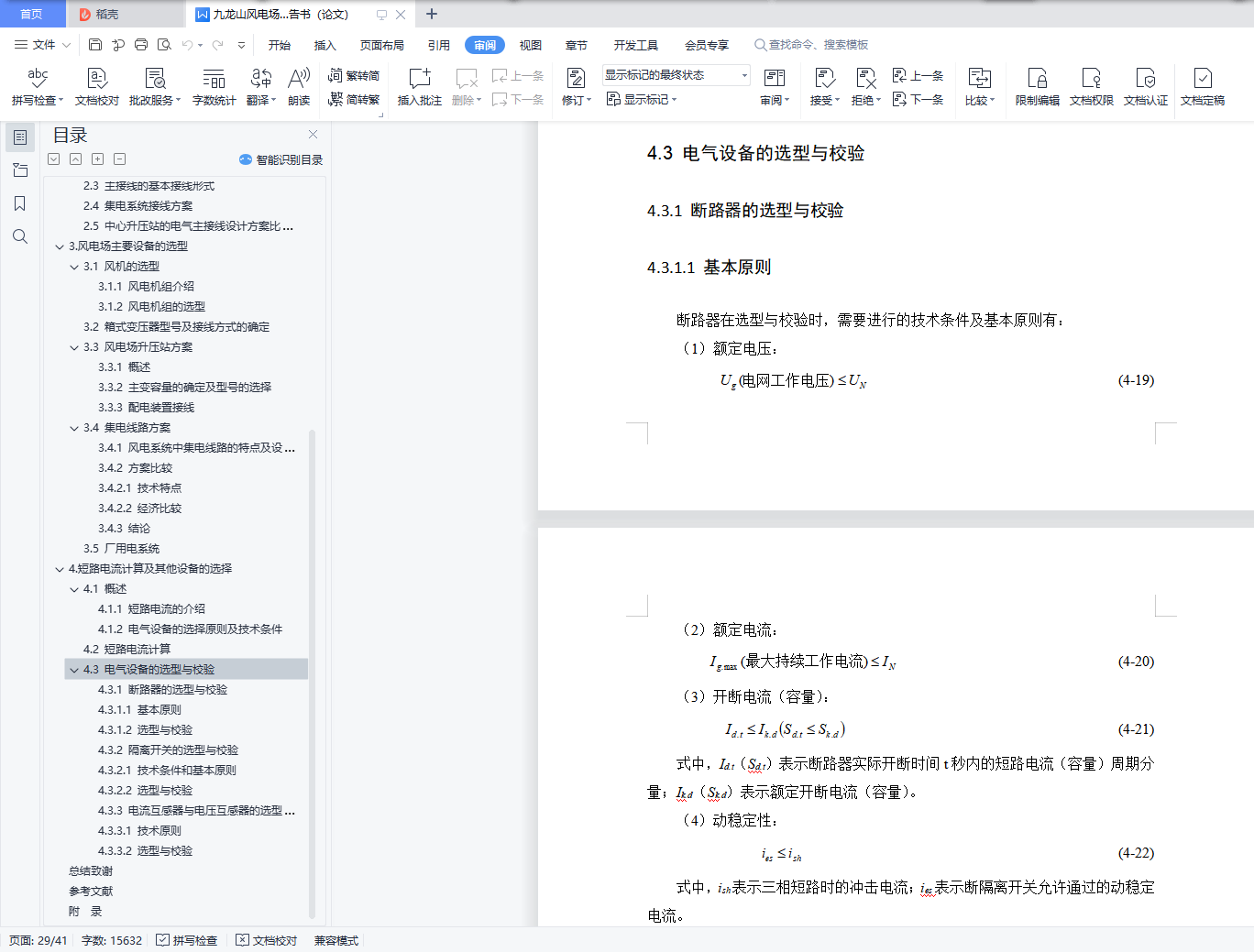

4.3.1 断路器的选型与校验
4.3.1.1 基本原则
4.3.1.2 选型与校验
4.3.2 隔离开关的选型与校验
4.3.2.1 技术条件和基本原则
4.3.2.2 选型与校验
4.3.3 电流互感器与电压互感器的选型与校验
4.3.3.1 技术原则
4.3.3.2 选型与校验
总结致谢
参考文献
附 录
