毕业论文（设计）计划任务（目的、任务、计划进度、措施、预期结果）：
一、 垫圈内径检测装置：
设计垫圈内径检测装置，检测钢制垫圈内径是否在公差允许范围内。被检测的工件由推料机构送入后沿一条倾斜的进给滑道连续进给，直到最前边的工件被止动机构控制的止动销挡住而停止。然后，升降机构使装有微动开关的压杆探头下落，检测探头进入工件的内孔。此时，止动销离开进给滑道，以便让工件浮动。
检测的工作过程如图1所示。当检测工件的内径尺寸符合公差要求时（如图1a所示），微动开关上的触头进入压杆的环形槽，微动开关断开，发出信号给控制系统（图中未给出），在压杆离开工件后，把工件送入合格品槽。如工件内径尺寸小于合格的最小直径时（如图1b所示），压杆的探头进入内孔深度不够，微动开关断开，发出信号给控制系统，使工件进人废品槽。如工件内径尺寸大于允许的最大直径时（如图1c所示〕，微动开关仍闭合，控制系统将工件送入另一废品槽。

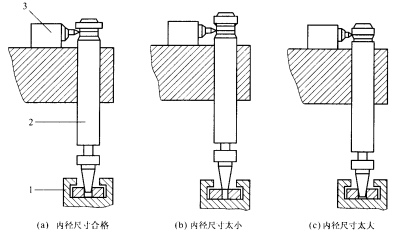

图1 垫圈内径检测过程
二、 原始数据和设计要求：
1. 设计要求
具体设计要求见表1。

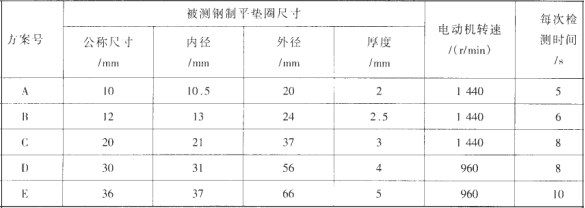

表1
（1）要求设计该检测装置的推料机构、控制止动销的止动机构、压忏升降机构。一般应包括凸轮机构、平面连杆机构以及齿轮机构等常用机构。该装置的微动开关以及控制部分的设计本题不做要求。
（2）设计蚣阳内付情测装置的传动系统并确定其传动比分配。
（3）绘制机器的机构运动方案简图和运动循环图。
（4）设计平面连杆机构，并对平面连杆机构进行运动分析，绘制运动线图。
（5）设计凸轮机构。确定运动规律，选择基圆半径，计算凸轮廓线值，校核最大压力角与最小曲率半径；绘制凸轮机构设计图。
（6）设计计算齿轮机构。
（７）编写设计计算说明书。
（8）学生可进一步完成检测装置的计算机动态演示。
2.设计提示
（1）由于止动销动作与压杆升降动作有严格的时间匹配顺序关系，建议考虑使用凸轮轴解决这个问题。
（2）推料动作与上述两个动作的时间匹配不特别严格。可以采用平面连杆机构，也可以采用间歇机构。
三、 主要任务与目标：
⑴ 主要目标：在同学和指导老师的帮助下，希望通过本轮毕业设计能够达到巩固已学机械设计制造及其自动化专业的相关知识，提高应用已学专业知识分析与解决工作中的实际问题的能力（提高调查与查阅资料的能力，提高识图能力和利用CAD等应用软件进行绘图与设计的能力，提高书面表达能力等。对所学课程进行一次综合的学以致用的演练，为从事机械设计制造及其自动化专业的相关岗位的工作夯实基础。合理、选用数据准确,有自己独到的见解。查找有关设计资料与参考文献不能少于20篇（其中英文文献不得少于总篇数的10%），根据《任务书》认真填写完成《开题报告》、完成撰写文献综述等。能够在客户给予边界的条件下设计出符合质量等要求的产品夯实基础。
⑵ 根据原始数据及设计要求作深入分析：撰写垫圈内径检测装置研究与设计说明书1份(不少于12000字或不少于45页)。（建议：文字处理采用Word2007或以下版本；表格采用Excel2013或以下版本；三维图采用Pro/E5.0或以下版本、UG10.0或以下版本、SolidWorks；受力分析除了必要的计算外采用ANSYS15.0等软件进行分析）。垫圈内径检测装置研究与设计说明书，要求依据充分、计算公式引用合理、计算正确、条理清楚,数据准确，文字语句通顺、书写工整、结构清晰。使用CAXA、Pro/e 、UG或Solidworks三维软件完成对垫圈内径检测装置的三维实体造型。
⑶ 使用AUTOCAD软件绘制图垫圈内径检测装置机械传动系统和执行机构进行尺度设计二维表达图不得少于6张（二维表达图旁附使用CAXA、Pro/e 、UG或Solidworks三维实体造型进行的辅助识图），其中包括垫圈内径检测装置设计的总装图1张（用A0图幅）, 垫圈内径检测装置具有代表性的零件图5张（用A4图幅）。
⑷ 学院所需提交的毕业设计电子稿与纸质材料的格式必须严格按相关部门要求排版完成提交。
|
