重庆大学网络教育学院

学生毕业设计任务书

批次、层次、专业081、专科起点本科、机械设计制造及其自动化

校外学习中心     江西南昌校外学习中心

一、 学生姓名_____ _____  学号____  _____

二、 毕业设计（论文）题目   典型轴类零件数控车削加工工艺过程及编程分析

三、毕业设计（论文）工作自 20  年9月6日起至 20  年10月30日止

四、毕业论文内容要求：

（一）、题目确定

如图1所示，毛坯尺寸为φ36×115，材料为45钢，试进行螺纹轴数控车削加工工艺过程及编程分析 。

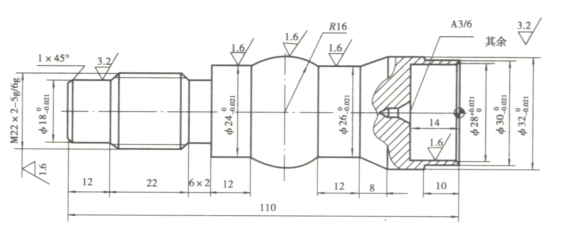

图1 螺纹轴零件图

（二）、主要内容

1、分析零件图样

根据图样，画出零件图，对工件的形状、尺寸、精度等级、表面粗糙度、材料和热处理等技术要求进行分析。

2、确定加工工艺方案

针对上述对零件的分析，选择加工方案确定加工顺序、加工路线、装夹方式、刀具及切削用量参数等。要求有详细的设计过程，合理的参数选择。

3、数值计算

根据零件图的尺寸、确定的工艺路线及设定的工件坐标系，计算零件粗、精加工各运动轨迹，得到刀位数据。要求有刀位点坐标值计算过程和画出刀具轨迹图。

4、编写零件加工程序
