目录
一、 实验环境 2
1.1 实验要求 2
1.2 路由软件应该处理的内容 2

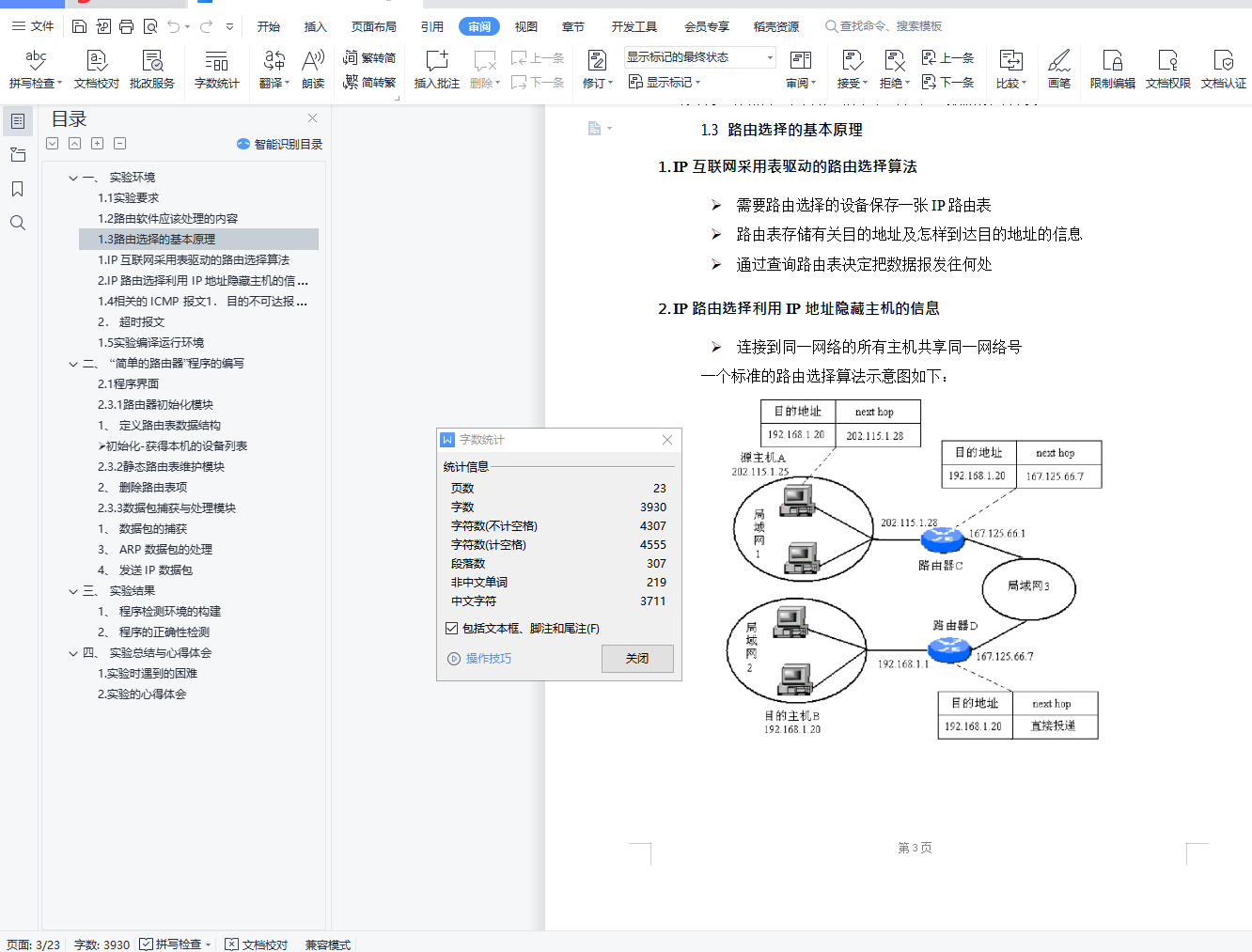

1.3 路由选择的基本原理 3
1. IP 互联网采用表驱动的路由选择算法 3
2. IP 路由选择利用 IP 地址隐藏主机的信息 3
1.4 相关的 ICMP 报文 4
1. 目的不可达报文 4
2. 超时报文 4
1.5 实验编译运行环境 4
二、 “简单的路由器”程序的编写 5

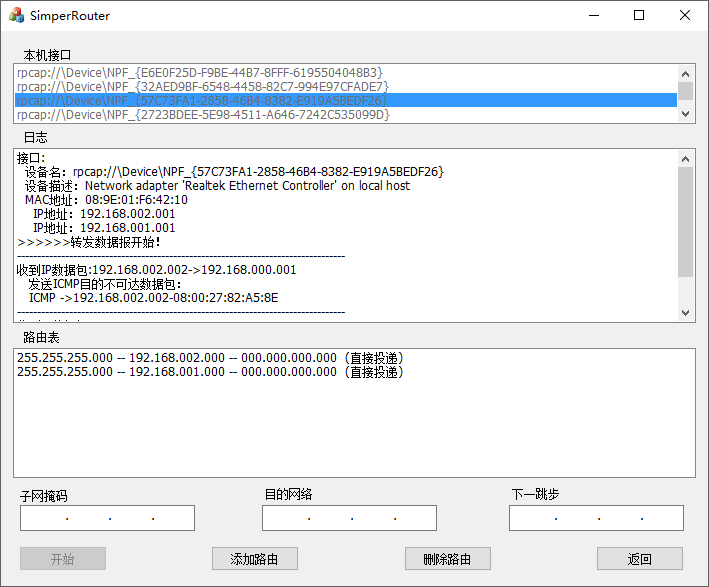

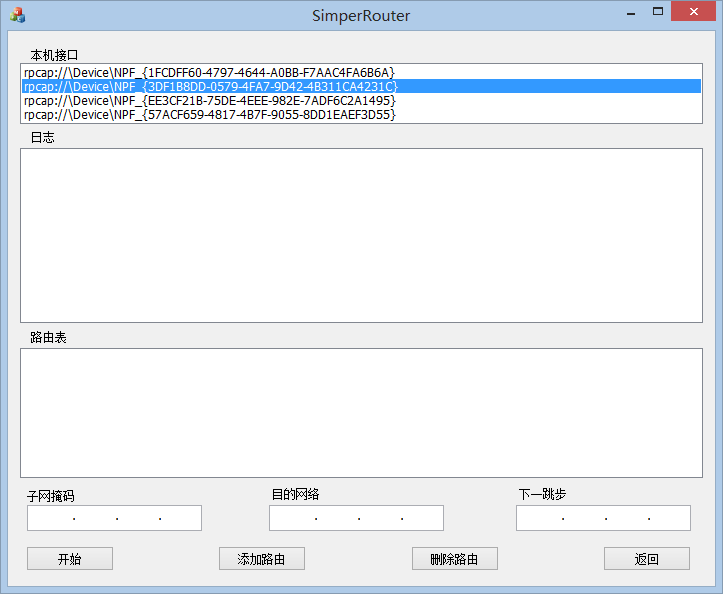

2.1 程序界面 5
2.2 程序实现的功能 6
2.3 路由程序的设计 6
2.3.1 路由器初始化模块 8
2.3.2 静态路由表维护模块 13
2.3.3 数据包捕获与处理模块 14
三、 实验结果 19

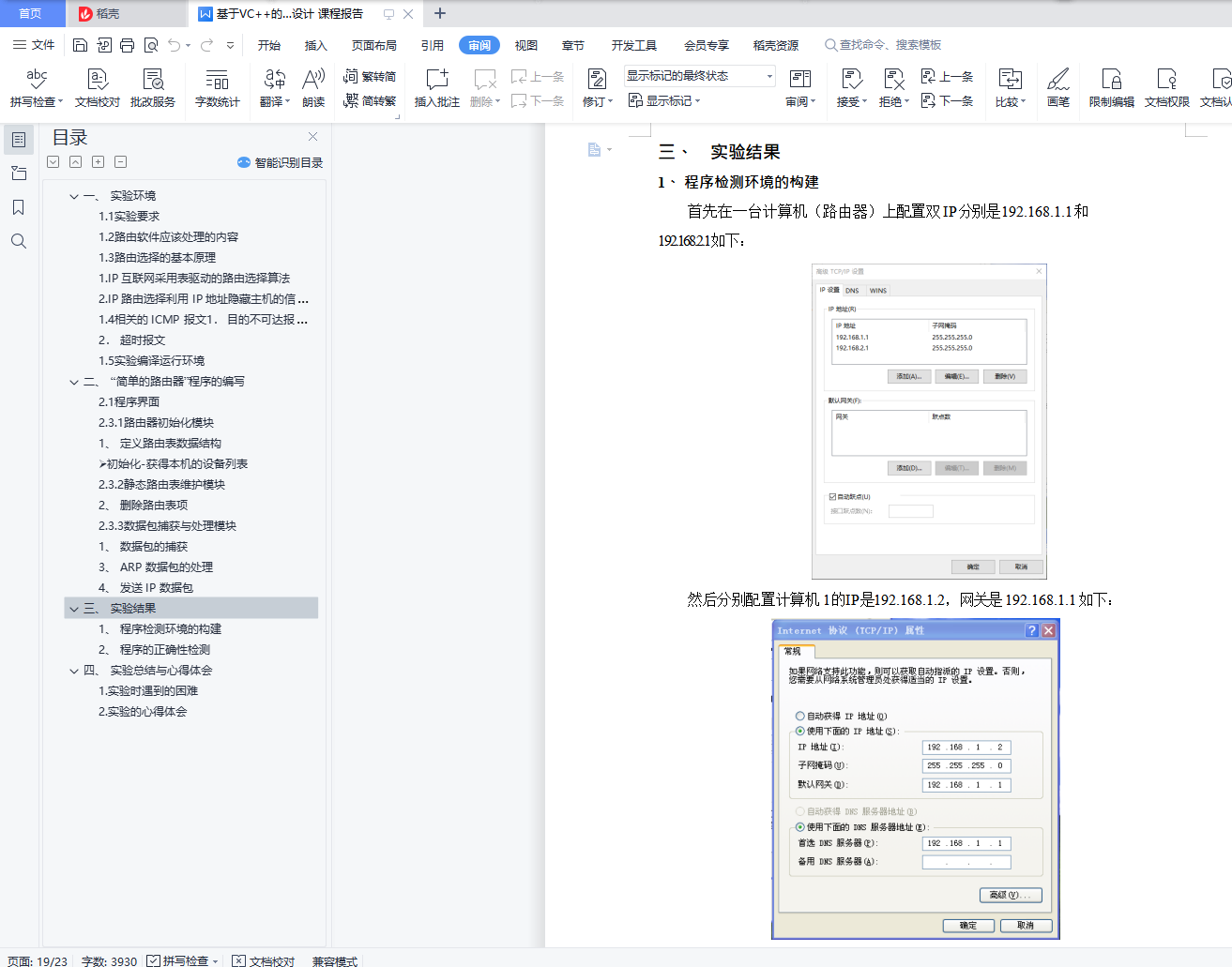

1、 程序检测环境的构建 19
2、 程序的正确性检测 20
四、 实验总结与心得体会 23
1. 实验时遇到的困难 23
2. 实验的心得体会 23
一、 实验环境
1.1 实验要求

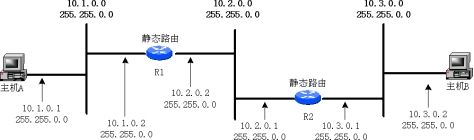

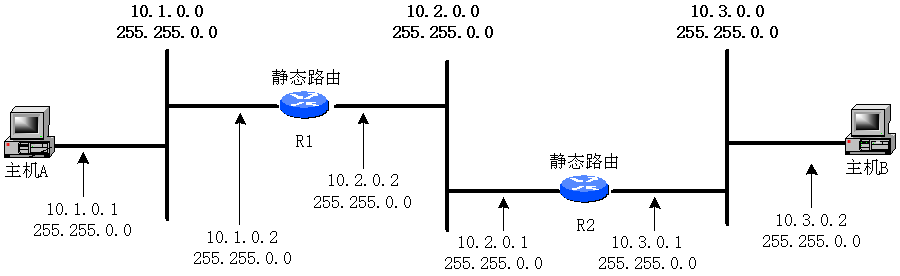

本实验的目的是利用 visual C++编写一个简单的路由程序,实现 IP 数据报的转发。本实验可以在一个局域网中进行,采用如下图所示的实验环境:
其中路由 R1 和 R2 是连接不同子网的通用计算机,通过 R1 和 R2 上运行编制的路由程序,绑定双 IP,通过路由程序添加路由表,对接收的数据包进行分析和转发,实现处于不同网络中的主机 I 和 II 的相互通信。通信测试由ping 命令执行,可以通过 tracer +IP 地址来追踪数据包在网络中的转发路径。
1.2 路由软件应该处理的内容
编制一个较为完整的路由软件相当复杂包含如下工作:
1.为经过的 IP 数据报选择路由:路由器基本功能,对接受的 IP 数据报提取目的 IP 地址,根据自己的路由表信息为该数据报选择最优的转发路径。
2.处理 IP 数据报的 TTL 域中的数值,抛弃 TTL<=0 的数据报,将转发的IP 数据报 TTL 减一。
3.分片处理。
4.处理 IP 数据报选项:处理 IP 数据报可能的选项(记录路由、源路由、时间戳等)。
5.重新计算 IP 数据报的头部校验和:由于路由软件需要进行 TTL 处理、分片处理、选项处理等工作,因此,需要送出的 IP 数据报报头需要重新计算校验和。
6.生成和处理 ICMP 报头
7.实现路由协议,维护静态路由。
