绘图系统使用说明书
目录
绘图系统使用说明书目录
总体布局
文件菜单
设置画笔颜色设置画笔粗细
绘制菜单
绘制线段绘制多边形绘制椭圆绘制曲线
Bezier算法绘制曲线
B-spline 算法绘制曲线编辑菜单
平移图元旋转图元缩放图元裁剪线段

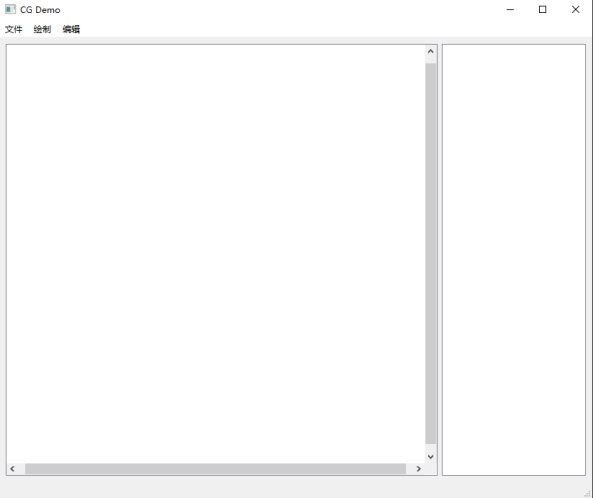

总体布局
如上图所示，我的绘图系统分为菜单栏、图像编辑框、图元列表、及状态栏四个部分，其各自配合以完成系统实现的各种操作。
在菜单栏，选中菜单并点击，可以显示出二级菜单，其中列出了本系统能够进行的各种操作，如：
文件菜单

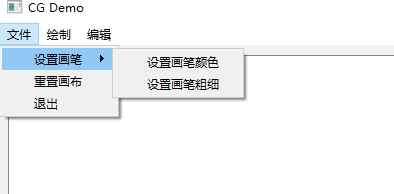

文件菜单中有设置画笔、重置画布、退出等，而将鼠标放在设置画笔处，又能弹出三级菜单，进行设置画笔颜色和设置画笔粗细操作；
设置画笔颜色

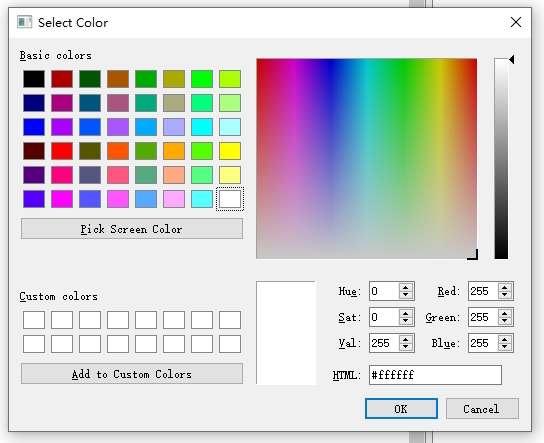

当点击设置画笔颜色时，会弹出颜色选择框，选中任意颜色之后点击 OK，即可完成画笔颜色的设置。
设置画笔粗细
当选择设置画笔粗细时，会弹出输入框以供输入代表画笔粗细的数字，该数字的初始值为当前画笔粗细，由键盘输入数字或点击上下三角形均可调整画笔的粗细。
绘制菜单
绘制菜单中能够选择绘制图元的类型，而每个二级菜单又包含能够选择绘图算法的三级菜单。
绘制线段

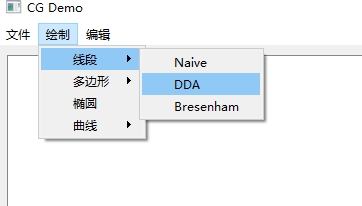

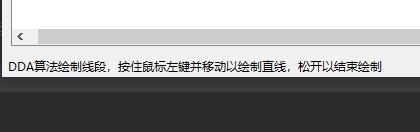

将鼠标停止在线段处，会显示出二级菜单，其中包括绘制线段的各种算法，选择想要使用的算法之后，状态栏会出现提示信息如下：

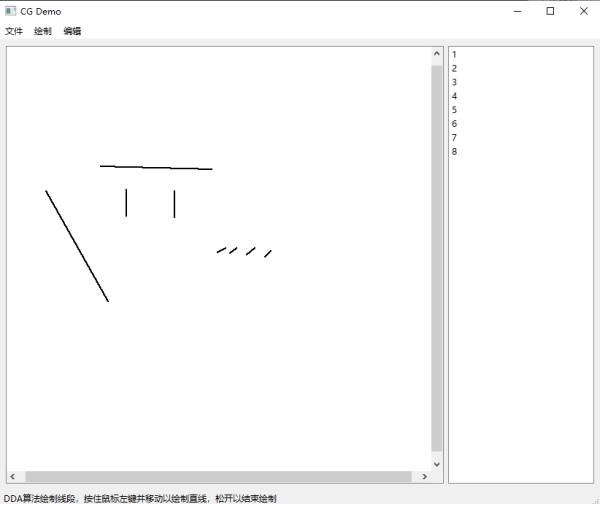

以 DDA 算法绘制线段为例，根据提示信息进行操作，绘制出图元，图元的编号会显示在右侧图元列表一栏中，为后续进行的编辑操作做准备。
绘制多边形

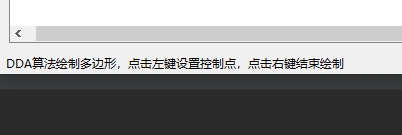

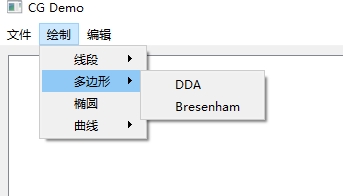

将鼠标停止在多边形处，会显示出二级菜单，其中包括绘制多边形时能够使用的两种算法，选择想要使用的算法之后，状态栏会出现提示信息如下：

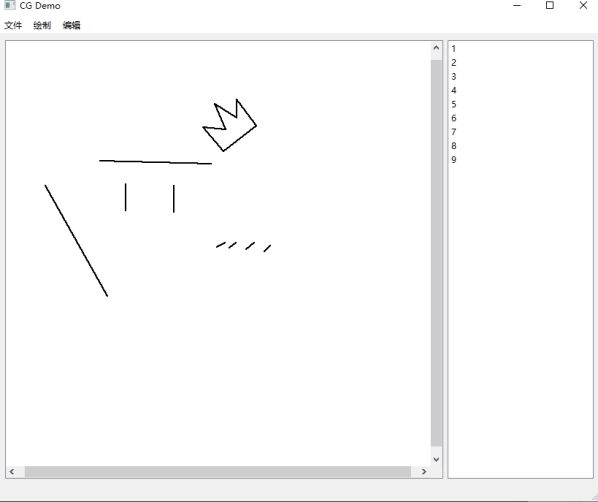

以 DDA 算法绘制多边形为例，根据提示信息进行操作，绘制出图元，图元的编号会显示在右侧图元列表一栏中，为后续进行的编辑操作做准备。
绘制椭圆

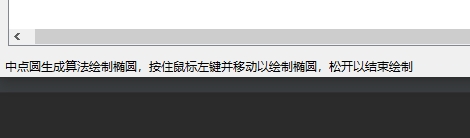

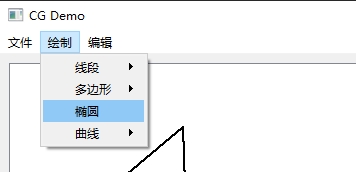

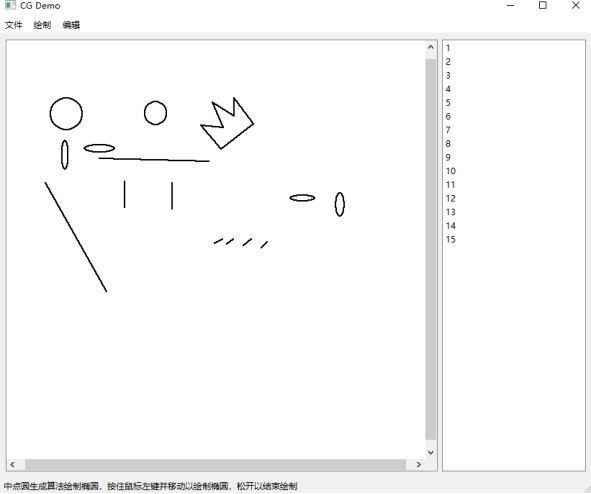

由于本系统只实现了中点圆生成算法绘制椭圆，因此绘制椭圆选项无三级菜单，只需选择绘制椭圆，状态栏会出现提示信息如下：

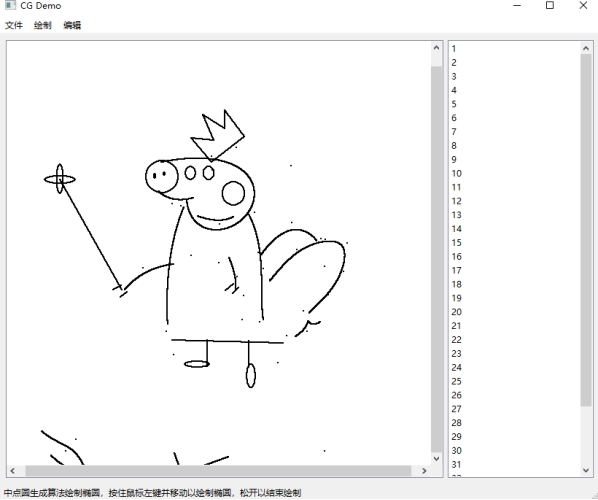

根据提示信息进行操作，绘制出图元，图元的编号会显示在右侧图元列表一栏中，为后续进行的编辑操作做准备。
绘制曲线

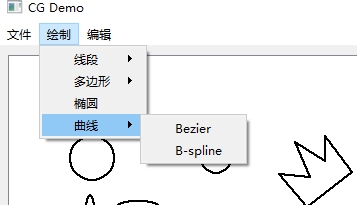

将鼠标停止在曲线处，会显示出二级菜单，其中包括绘制曲线的各种算法。在此处， 我分别使用绘制曲线的两种算法进行曲线的绘制。
Bezier算法绘制曲线

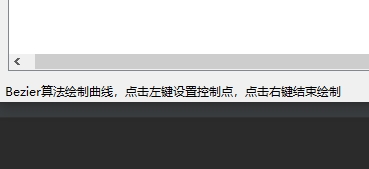

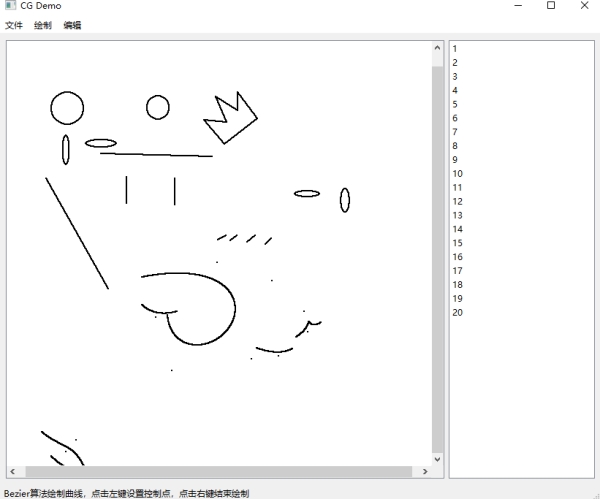

选择 Bezier 算法之后，状态栏会出现提示信息，根据提示信息进行操作，绘制出图元，图元的编号会显示在右侧图元列表一栏中，为后续进行的编辑操作做准备。

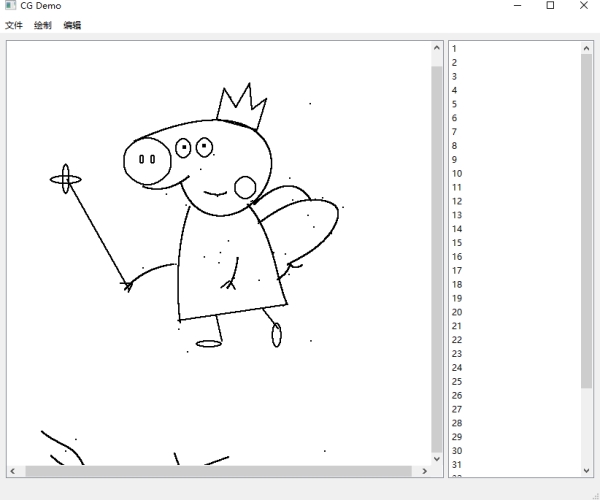

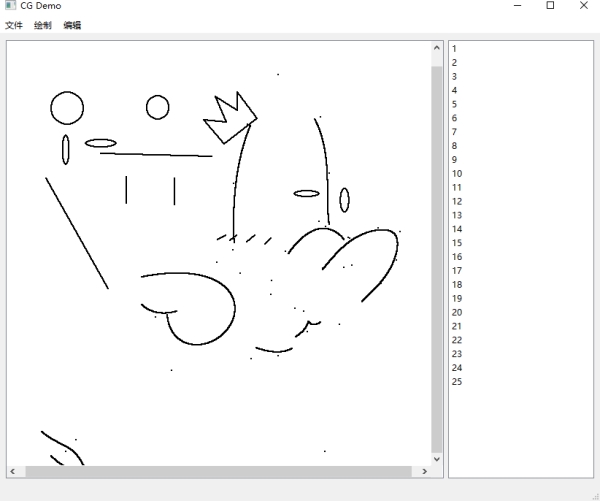

B-spline 算法绘制曲线
选择 B-spline 算法之后，状态栏会出现提示信息，根据提示信息进行操作，绘制出图元，图元的编号会显示在右侧图元列表一栏中，为后续进行的编辑操作做准备。
需要注意的是，由于本系统中实现的是四阶三次 B 样条曲线，因此在设置前 3 个控制点时，曲线并不会被绘制，只有当设置第四个控制点的时候，曲线才会被绘制。
编辑菜单

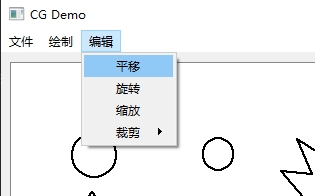

在界面右侧的图元列表中用鼠标点击数字，可以选中相应 id 的图元，而被选中的图元会出现红色的方框；编辑菜单中的各种操作能够对被选中的图元进行相应的操作。
平移图元
在右侧图元列表中选择图元，并选择编辑菜单中的平移操作，在画布上对图元进行拖动，即可实现图元的平移。
状态栏会出现如上提示，根据提示进行操作。
旋转图元

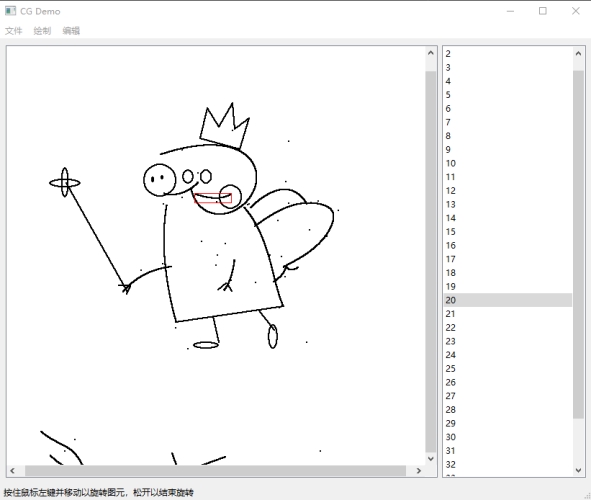

在右侧图元列表中选择图元，并选择编辑菜单中的旋转操作，在画布上绕图元中心点拖动鼠标，即可实现图元的旋转。
状态栏会出现如上提示，根据提示进行操作。
缩放图元
在右侧图元列表中选择图元，并选择编辑菜单中的缩放操作，在画布上绕图元中心点拖动鼠标，即可实现图元的缩放。
裁剪线段

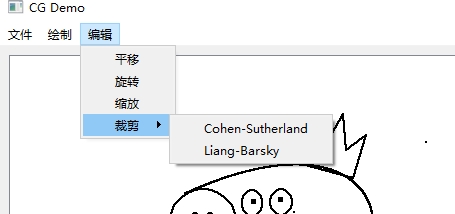

在右侧图元列表中选择图元，并选择编辑菜单中的裁剪，在三级菜单中选择裁剪算法。
状态栏出现如上提示，根据提示进行操作，对图中的线段进行修剪，得到最终的图像如下：
