微流控生物芯片模拟程序设计文档
目录
微流控生物芯片模拟程序设计文档
程序介绍
现实背景
设计目的
程序使用方法
testcaseerror.txt测例自行测试，效果为
程序设计
技术基础
类的职责
类的交互
关键部分处理
程序介绍
现实背景
微流控生物芯片是将生化医分析过程的样品制备、反应、分离、检测等基本操作单元集成到一块微米尺 度的生物芯片上，自动完成分析的全过程。
在分析的过程中，数字微流控芯片(DMFB)通过控制微电极阵列上的电压变化，操纵液滴进行移动
(Move)、合并(Merge)、分裂(Split)和混合(Mix)的操作。
设计目的

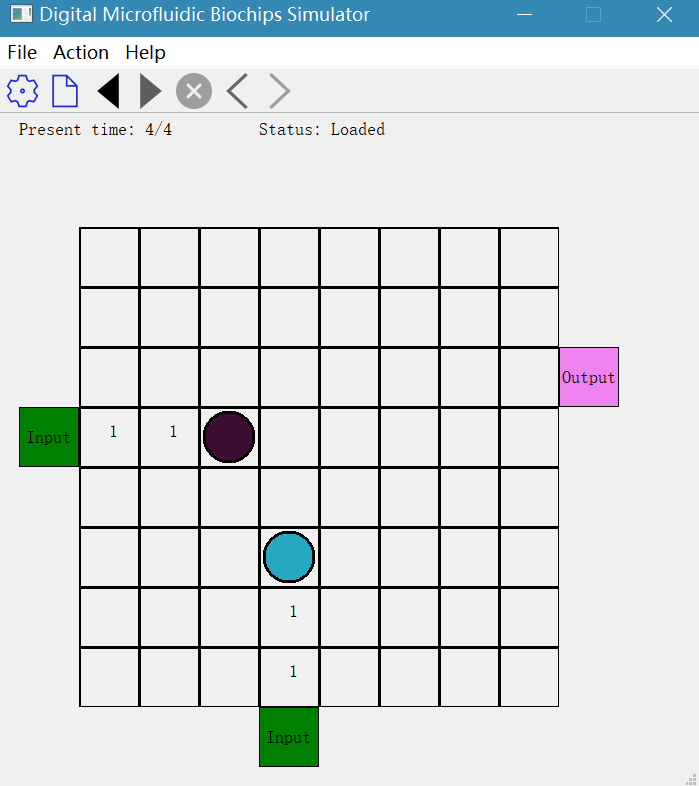

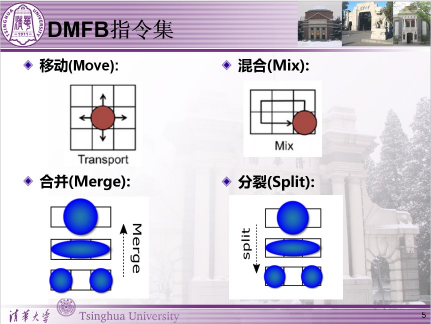

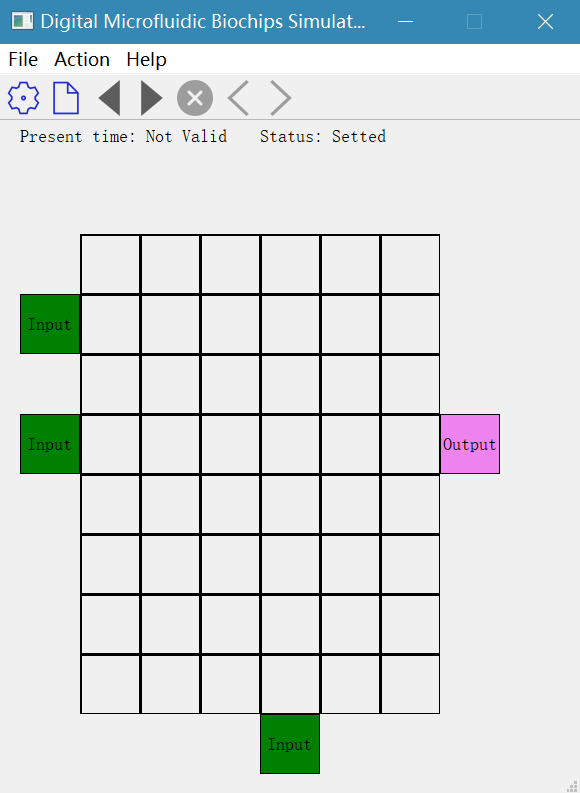

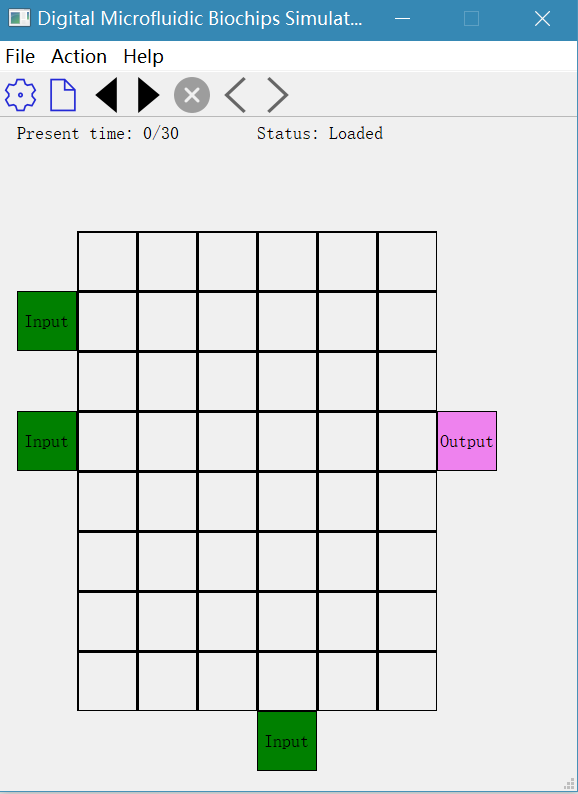

利用QT的图形化界面技术，读入指令模拟DFMB上液滴的上述操作。在程序中将微流控芯片显示为俯视 状态下的二维网格，其中每个独立的网格单元均为电极。四种基本操作的示意图如下
模拟过程的时序是以单位时间离散进行的。在0时刻全场为空，在t时刻执行的指令在t时刻局面的基础上 进行，即效果的显示至少要到下一时刻。具体来说，对于t时刻的指令，状态转移为：
Move：t+1时刻完成移动
Merge：t+1时刻成为椭圆，t+2时刻合并完成
Split：t+1时刻成为椭圆，t+2时刻合并完成

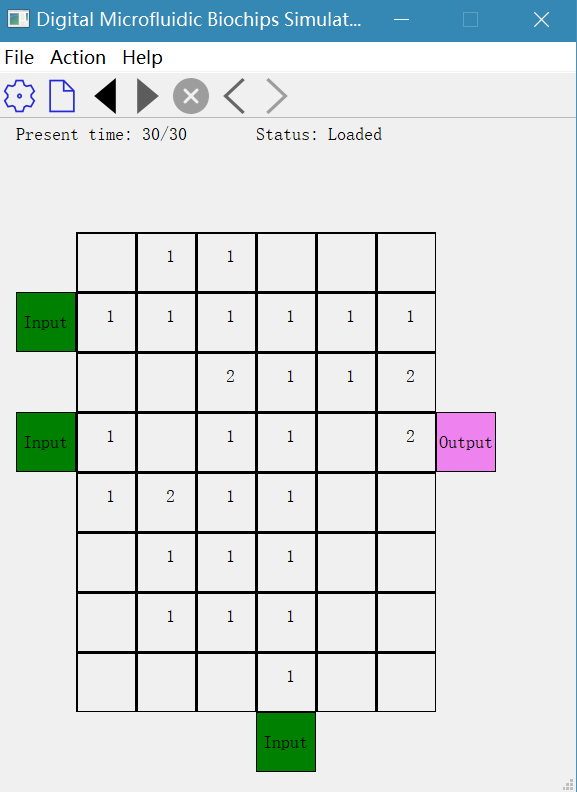

不同的液滴的种类不同，同时认为合并和分裂过程产生的都是完全不同种类的液滴，即Merge：1+2-

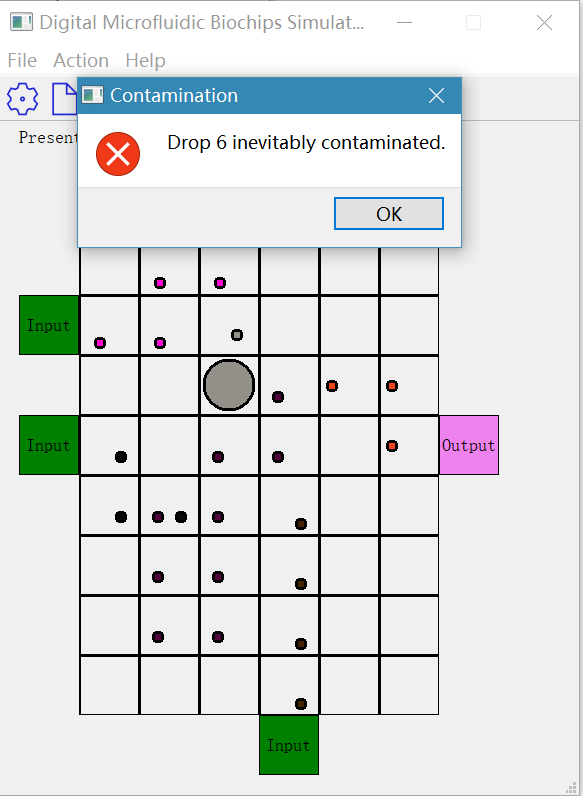

>3，Split：1->2+3。液滴的种类与污染挂钩。
