前 言

甘蔗榨汁机是提取甘蔗汁液必不可少的机械加工设备。在加工甘蔗饮品时，必须将收获的甘蔗进行榨汁取液。近年来，随着经济、技术的不断发展，许多食品的营养价值也陆续被发掘。试验研究表明，甘蔗汁液的营养价值非常可观，并且口味甘美，赢得广大消费者钟爱。但一直困扰广大消费者和甘农的一个重要因素是如何便捷的提取甘蔗汁液。因此研究设计一款简捷方便的甘蔗榨汁机将显得尤为重要和迫切，而且市场需求极大。

甘蔗榨汁机是为了紧跟时代发展，迎合现代人健康、卫生、新鲜、时尚、简捷方便的饮食要求，研发引进高新技术，精心设计打造而成。采用该机压榨的甘蔗汁液，属于天然绿色食品，清甜甘爽，营养丰富。

该设计借鉴手动甘蔗榨汁机跟压辊式榨汁机，从而研究设计的。是一款简易的压榨机械，同时通过改变压辊之间的间距，还能进行水果，蔬菜等的压榨。本文设计的三辊式甘蔗榨汁机是一款比较常用的提取汁液的压榨机械。目前全国各地普遍种植甘蔗，甘农在收获甘蔗喜悦的同时，不免甘蔗出售而感到烦恼。很多甘农自己采用古老的办法将甘蔗进行挤压取液在市场上销售。但往往提取的汁液很少，而且不能保证洁净，面对庞大的消费人群，普通压榨的汁液就如同杯水车薪，不能满足广大消费者的需求，还有大部分甘农直接将甘蔗拿到市场上销售，消费者鉴于甘蔗汁液提取的不便，往往都是看看而已。因此研究设计一款甘蔗榨汁机，将它投入市场，将会给甘农、消费者带来极大的方便，同时也带来极大的市场利益。通过了解消费者的需求可知，消费者喜爱能够像喝汽水那样简单的来一杯甘蔗汁。本文设计的甘蔗榨汁机可以用于批量榨取甘蔗汁液，而且体积小也可用于家庭使用。更重要的是我们能够将它投放到火车站、汽车站、机场、学校、公园、广场等一些人流量大的地方,给公民给予方便，同时尽显公民对于健康卫生的追求。

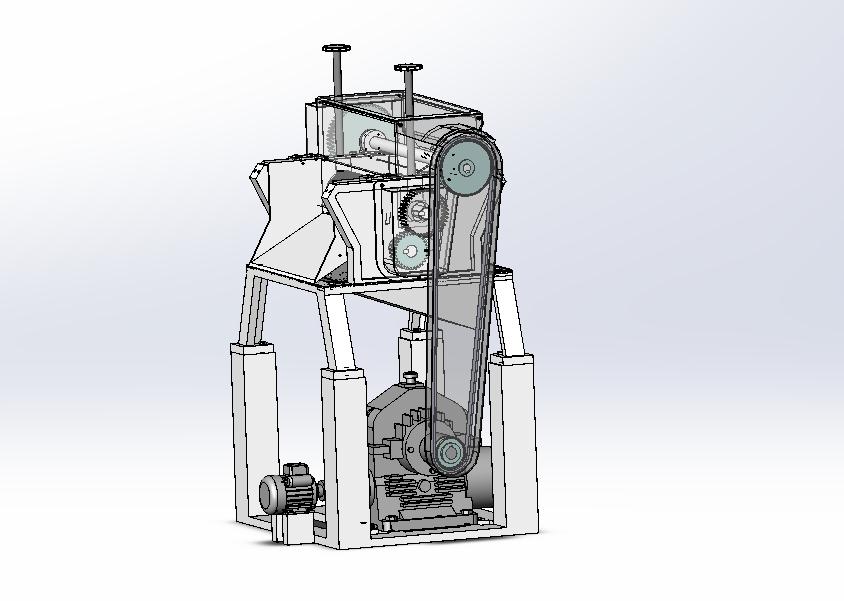

本文设计的甘蔗榨汁机不仅用于甘蔗的榨取，还能对纤维度高的食品进行压榨，并且榨取时，能够保证榨取的汁液清洁卫生，同时保证榨取汁液全面，能够做到一遍榨取到位，节约时间，不浪费甘蔗原材料。通过对现有压榨机械的对比分析，该设计采用电机带动，减速器减速，皮带以及齿轮传动，三个压辊两组压榨，汁液分取采用过滤装置。通过对整机的结构尺寸，驱动轴的结构尺寸、齿轮传动比、减速器减速比等进行了详细的计算，使本方案有了初步的设计应用价值。

关键词：三辊压榨；榨汁机；甘蔗

目 录

1绪论

1.1课题研究的目的和意义

1.2国内外甘蔗榨汁机的研制状况

1.3国内外甘蔗榨汁机存在的问题 2

1.4现有甘蔗榨汁机的压榨方式

1.5课题研究的主要内容及预期目标 4

2甘蔗榨汁机的总体设计 5

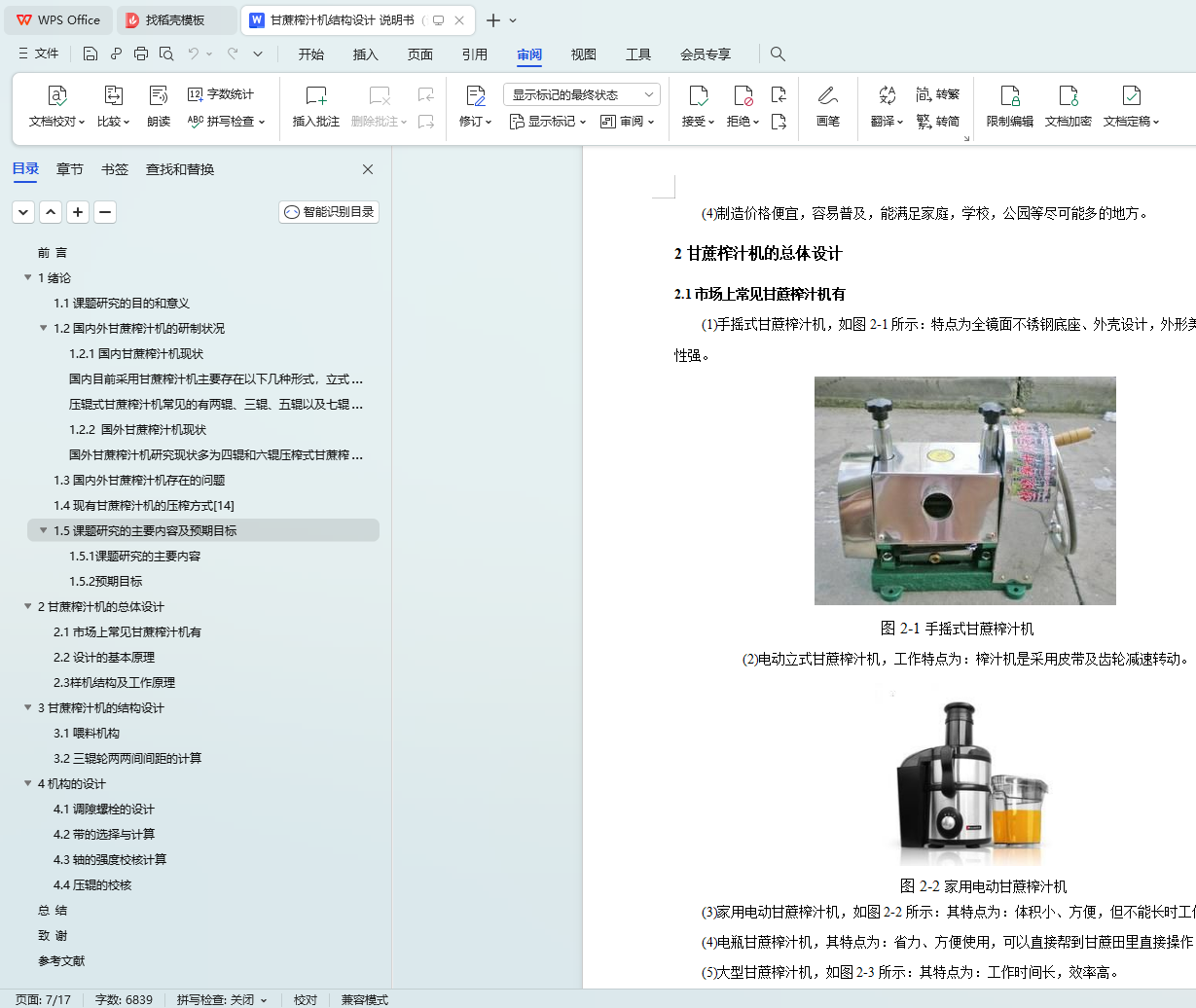

2.1市场上常见的甘蔗榨汁机有 5

2.2设计的基本原理 6

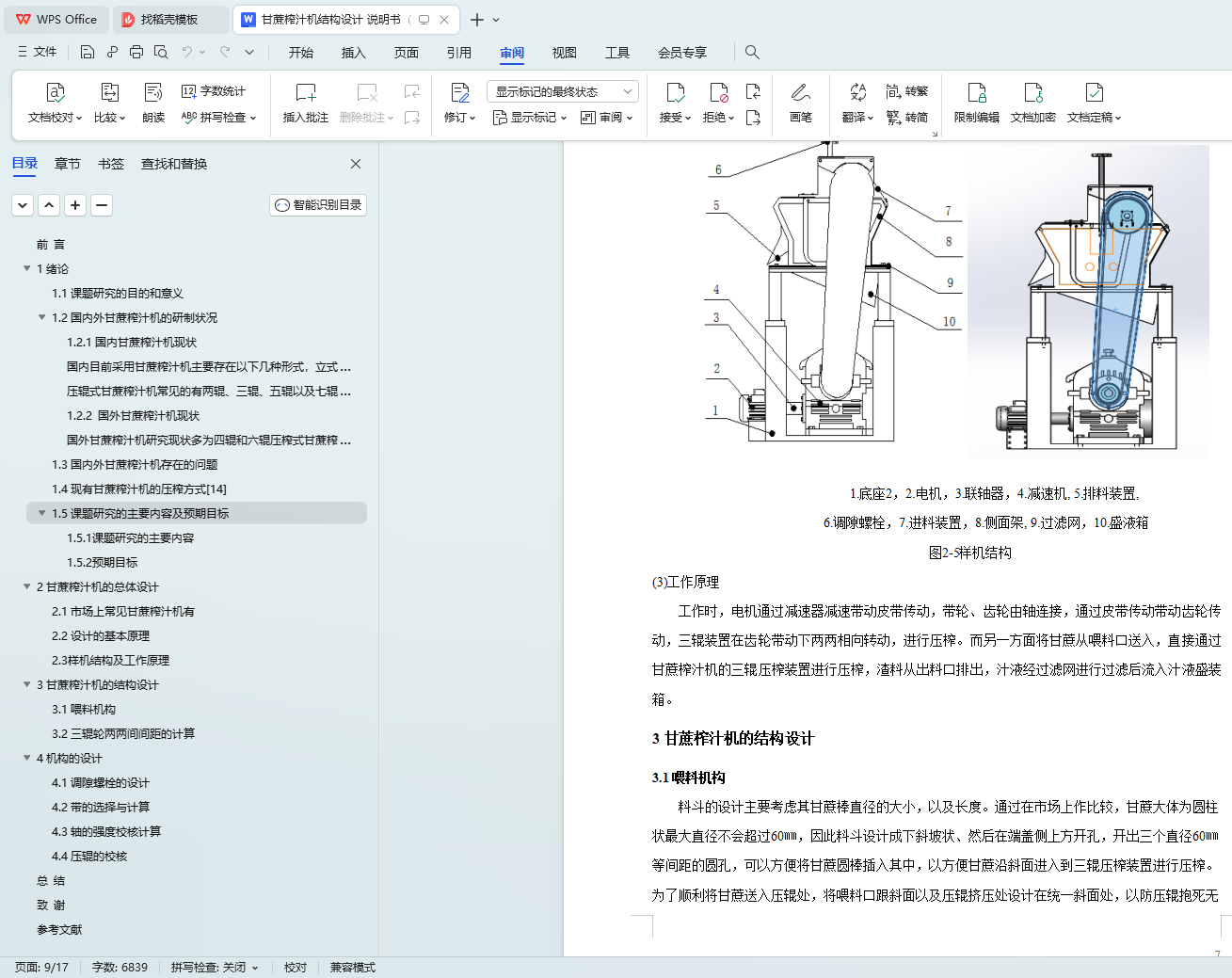

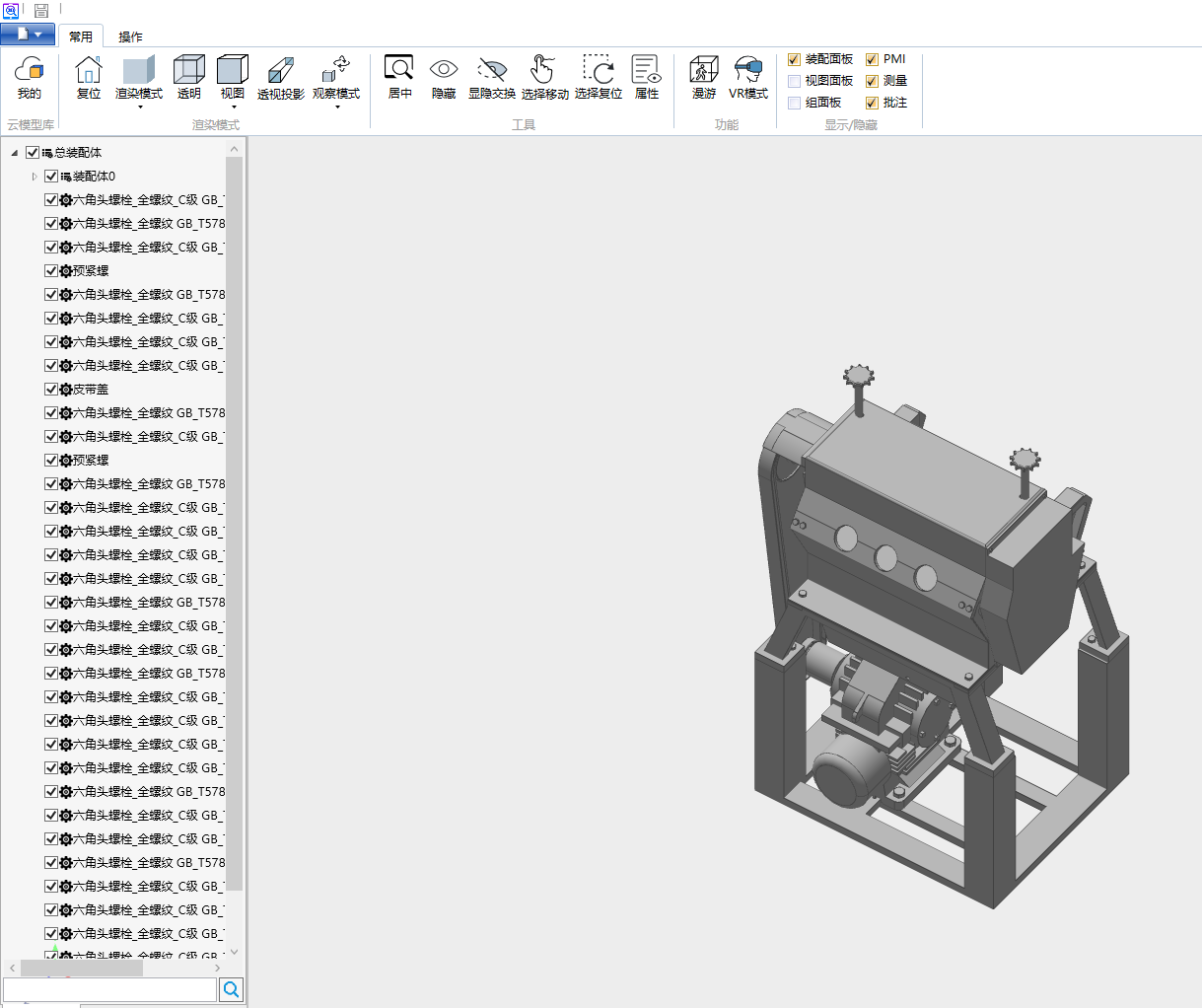

2.3样机结构及工作原理 6

3甘蔗榨汁机机结构设计 7

3.1喂料机构 7

3.2三辊轮两两间间距的计算 8

4机构的设计 9

4.1调隙螺栓的设计 9

4.2带的选择与计算 9

4.3轴的强度校核计算 9

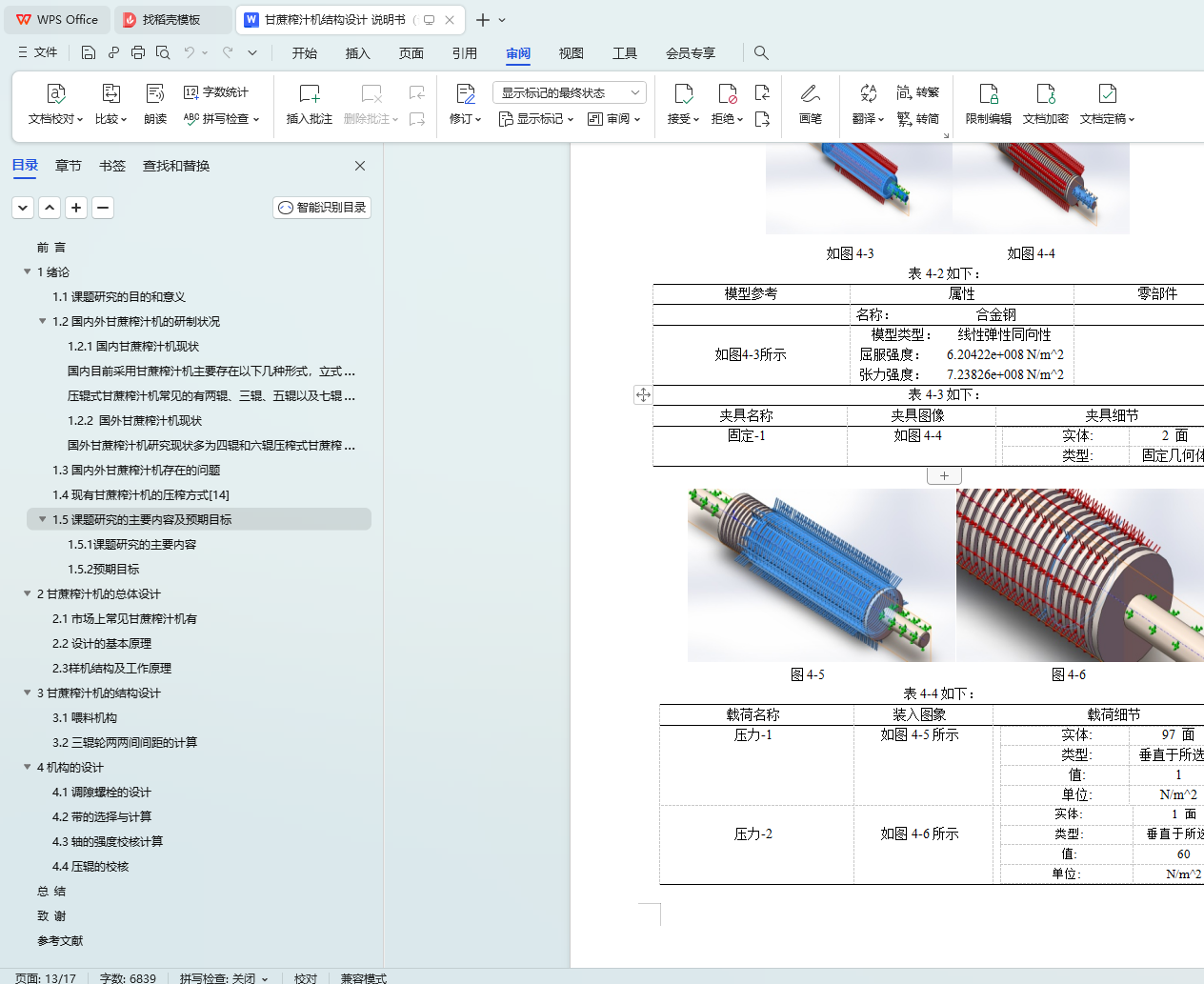

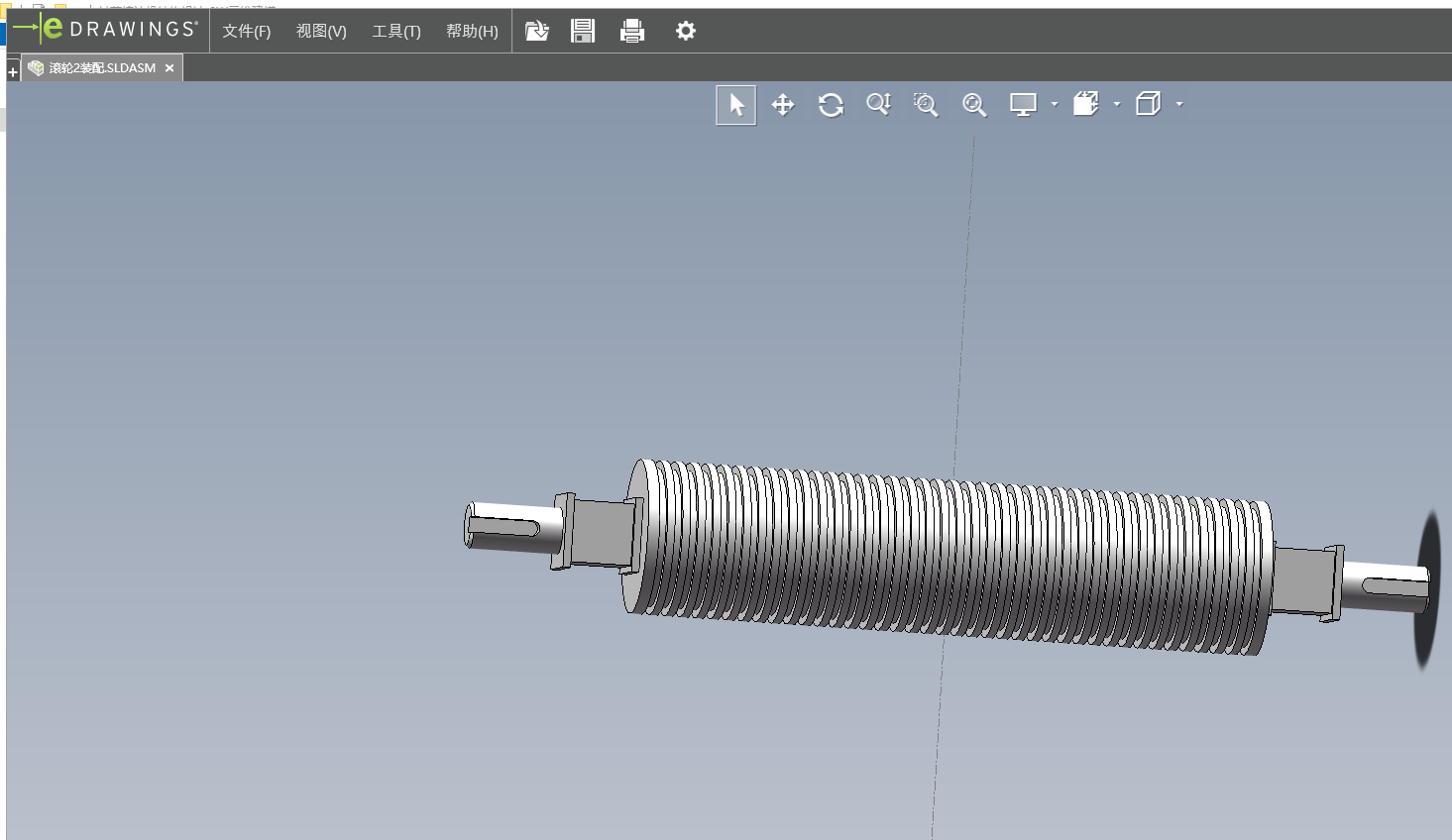

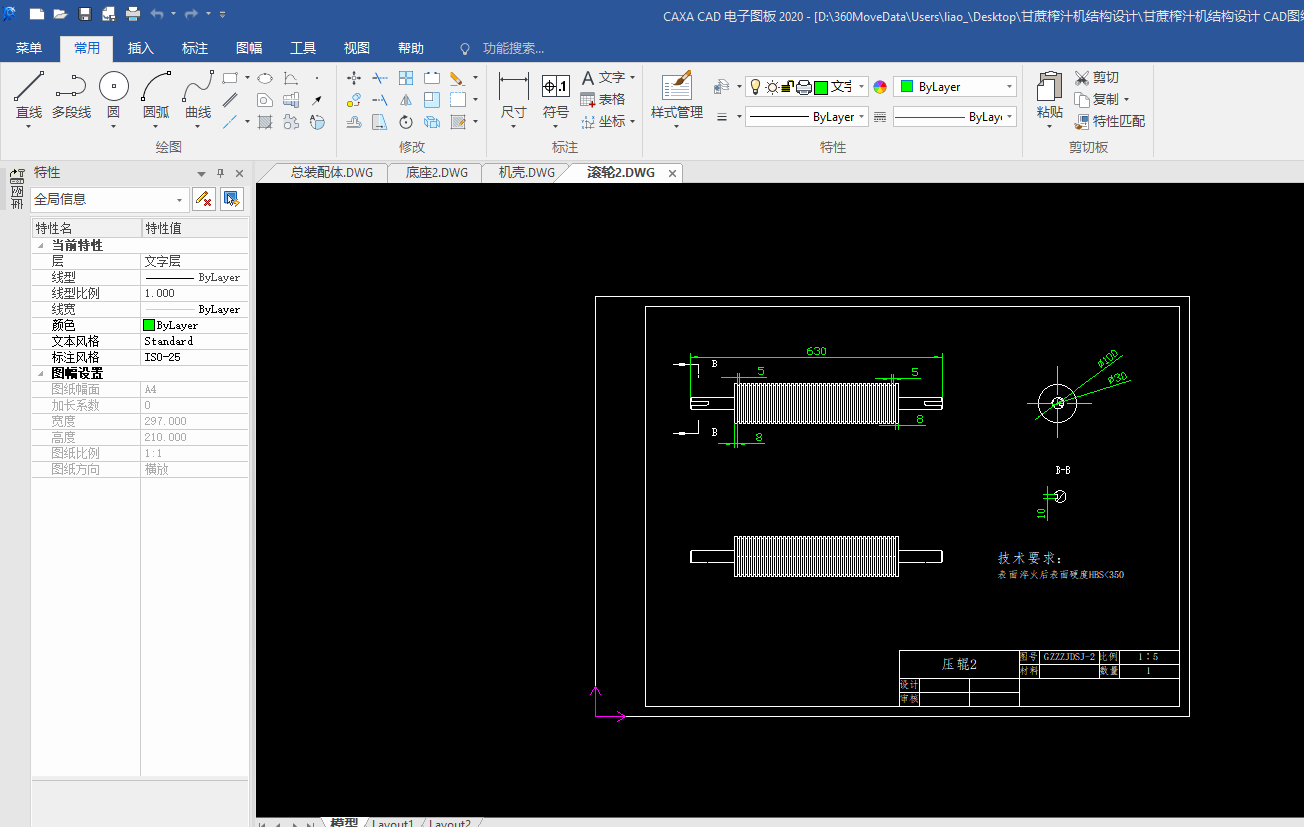

4.4压辊的校核 10

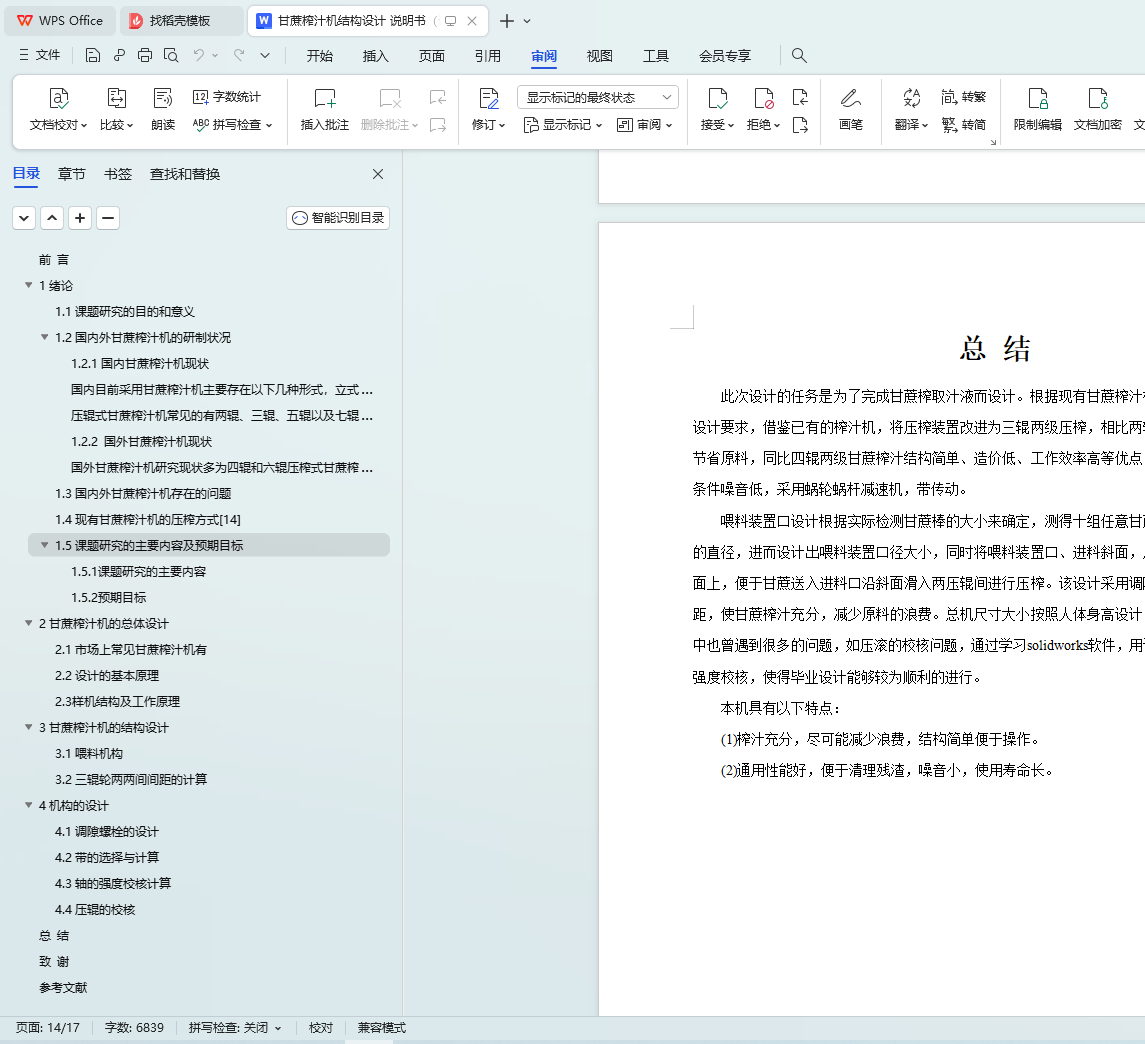

总 结 13

致 谢 14

参考文献 15
