一、综述本课题国内外研究动态，说明选题的依据和意义

1.1国内外研究动态

校园剪叉式高空作业车的核心部件在于液压提升装备，因此国内外对液压提升设备 主要进行动力分析和运动分析，确定液压缸的主要性能参数和主要尺寸。如液压缸的推力速度，作用时间，内径，校园剪叉式高空作业车行程及活塞杆直径等。体积大且沉重、不便拆装、用途单一、价格高、长时间暴露在外面易老化腐蚀，造成无所谓的损害，久而会使连接处漏水。它通常采用35、34号或无缝钢管做成实心杆或空心杆，为了提高耐磨性的防锈蚀，目前国内传统工艺是表面镀硬铬（镀层厚度0.02～0.05mm）并抛光，其表面粗糙度Ra为1.6～0.4μm。由于镀铬对人、环境污染严重，属国家环保线值项目，且镀层不均匀，液压提升设备的工作液压提升设备其实也就是个最简单的油缸了.通过手动增压秆(液压手动泵)使液压油经过一液压提升设备是液压缸的重要部件。

随着全球科学技术的迅猛发展，世界液压校园剪叉式高空作业车工业相继发生了一系列重大的技术革命，极大地提高了劳动生产率和产品质量，扩大了生产规模，降低了产品热耗、能耗，有效控制了烟尘、粉尘、有害气体的排放，由此引发了世界液压技术工业快速发展，解决了全球对液压产品的巨大需求。在最近20年，世界液压工业新技术绝大部分是在上世纪几大创新技术的基础上开发或发展的，这些新技术包括降低热耗、提高自动化程度、扩大生产规模、利用废物、环境保护、产品深加工等方面。其中玻璃钢/复合材料的技术有着良好的发展前景，就是要大力开拓玻璃钢/复合材料的应用范围，不断提高先进性能。此外，随着人们生活水平的提高，建筑面积不段增加，像车间、仓库等面积小又急需节省人力资源，提高劳动效率高，减少噪音和污染的场所，脚踏式液压升降平台车应运而生。国内外研究人员正针对这些场所，根据人们的不同需要在不断的完善升降平台车的结构性能，改变体积的大小！研发出能够更加实现重物的平稳升降、节省人力、占用空间小、安全可靠并能迅速地对承载物重量的改变做出反应的脚踏式液压升降平台车。

1.2选题依据和意义

选题依据：综合运用机械设计课程，液压技术，材料力学及其他相关课程的理论和知识和生产实际，进行液压校园剪叉式高空作业车设计实践，使理论知识和生产实践紧密结合起来，从而使已有知识学有所用，并得到进一步的巩固和提高。  在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方法，培养设计技能，提高分析和解决生产实际问题的能力，为今后的设计制造工作打好基础。

选题意义：随着当代机械制造业和液压技术的不断发展，社会生产对生产率的要求 也越来越高，因此，在人类社会工农业发展中，具有结构紧凑，操作方便，升降平稳等优点的校园剪叉式高空作业车起着极其重要的作用。滚轮式脚踏式校园剪叉式高空作业车是一种新型的校园剪叉式高空作业车，主要有机械元件和液压泵等组成。滚轮式脚踏式校园剪叉式高空作业车适用于仓库、码头、车间、车站等场所，且由于只需要简单动力，不会产生火花和电磁场，故特别适合搬运易燃、易爆等物品，这种升降机对提高搬运效率、减轻劳动强度等都具有重要意义。此外，滚轮式脚踏式校园剪叉式高空作业车根据使用要求，可配置其他附加装置，并可任意多相组合，能达到更好的使用效果。因此我们有必要对它进行深入研究。本次毕业设计的题目来源于生产第一线，所涉及的产品具有使用价值，已经有成熟产品进行生产。我们可以参考现有产品做出的改进设计，使产品机构更合理、更实用、更可靠。通过液压升降平台的设计，学生应在计算、绘图、运用程序软件和和熟悉设计资料（包括设计手册、产品样本、标准和规范）以及进行评估方面得到实际训练，增强自主创新设计你能力。

二、研究的基本内容，拟解决的主要问题

本次设计任务是液压校园剪叉式高空作业车，它是一种升降稳定性好，适用范围广的货物举升设备。其起升高度800mm，举升重量3T，幅面尺寸2600×1400 mm.其动作主要是由两个双作用液压缸推动“X”型架，带动上板移动来实现的。该液压校园剪叉式高空作业车主要由两部分组成：液压部分和机械部分。

首先确定液压系统方案。选择液压基本控制回路时，换向回路选择三位四通电磁换向阀；平衡回路选择用液控单向阀。确定各种基本回路后，又确定了液压系统传动形式，拟定液压系统原理图，然后对液压元辅件进行了设计、选择，并对其进行校核。

三、研究步骤、方法及措施

换向回路一般都采用换向阀来换向。换向阀的控制方式和中位机能依据主机需要及系统组成的合理性等因素来选择。换向回路采用二位四通、三位四通或五通换向阀可使执行元件换向，用二位四通换向阀换向最为方便。但电磁阀动作快，换向有冲击。另外，交流电磁阀一般不宜作频繁的切换。

换向回路主要有以下几种：

1.换向阀换向回路

如图2-1采用换向阀的换向回路所示：该回路采用三位四通电磁换向阀，换向阀在右位或左位时，液压缸活塞向左或向右运动，电液阀处于中位时，液压缸活塞停止运动，液压泵可依靠阀中位机能实现卸荷功能。

2.双向泵换向回路

如图2-2采用双向泵的换向回路所示：当双向液压泵左侧油口排油时，液压缸活塞右行；通过调节变量机构(使斜盘倾斜方向或偏心方向改变)，使双向液压泵右侧油口排油时，液压缸活塞左行。图中阀K为安全阀，Y为补油泵溢流阀，P为背压阀

3.用差动缸的换向回路

如图2-3所示：用差动缸的换向回路是用二位三通阀实现差动缸的换向。

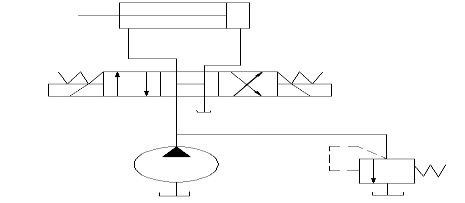

图2-1采用换向阀的换向回路

图2-2 采用双向泵的换向回路

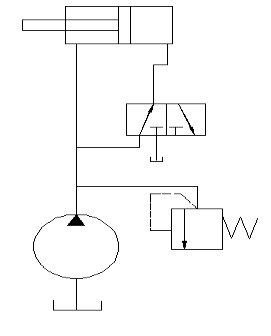

图2-3 用差动缸的换向回路

我在设计中选择了第一种换向方式，因为换向阀互不相通的油口间的泄漏小，其换向可靠，迅速且平稳无冲击。

四、研究工作进度

第1--4周:          毕业实习，调研、查阅与整理资料。

第5--6周:          设计方案选择与论证。

第7--11周:         设计总装图与零件图、液压系统原理图，撰写说明书。 第12--13周:        修改与完善毕业设计图纸、说明书。

第14--15周:        提交材料、准备毕业答辩。

五、主要参考文献

[1]陈奎生主编，液压与气压传动. 武汉理工大学出版社,2001.8

[2]马慧，刘宏军主编.机械制图 2版. 北京：机械工业出版社，2004.5

[3]王守诚，段俊勇主编.液压元件及使用.北京：化学工业出版社，2007.1

[4]田东等编著.AutoCAD2004机械工程绘图基础教程.北京：机械工业出版社，2004.8

[5]张利平主编.液压传动与控制.西安：西北工业大学出版社，2005.8

[6]崔洪斌，范春起编. AutoCAD 实践教程（2005版）.北京：高等教育出版社，2005.6

[7]雷天觉主编.液压工程手册. 北京：机械工业出版社，

[8]成大先主编.机械设计手册第三版第4卷.北京：化学工业出版社，1998年重印

[9]赵关康，张国民主编.工程力学简明教程（第2）版.北京：机械工业出版社，1999，8

[10]范钦珊主编.工程力学.北京：清华大学出版社，2005，8

六、指导教师意见

指导教师签字：

年  月  日

七、系级教学单位审核意见：

审查结果： □ 通过   □ 完善后通过   □ 未通过

负责人签字：

年  月  日

说明：

1.开题报告版面设置为：A4纸，上下页边距为3cm，左右页边距为2.8cm。

2.开题报告正文标题及内容，宋体，小四号，行间距为最小值22磅。

3.本科毕业设计（论文）开题报告一般不少于1000字。

4.页面不够可加页

word要求改了，是上面这个要求

参考文献要求15篇以上，最少5个英文的参考文献
