一、毕业设计（论文）题目
全自动轮胎清洗机输送线支线及控制系统设计
二、毕业设计（论文）的主要内容
全自动轮胎清洗机是一种用于汽车轮胎自动清洗的机电一体化设备，能极大程度地降低人工清洗的劳动强度。全自动轮胎清洗机的轮胎通过输送线被自动送至清洗单元进行清洗，在清洗完成后，通过输送线自动送至出口处。
本次设计，要求利用大学所学的机械原理、机械设计、计算机辅助设计、电气控制等理论和知识，完成全自动轮胎清洗机输送线支线及控制系统设计。同时，通过本次毕业设计，还锻炼学生多方面的能力，包括：
（1） 资料收集、文献查询、文件资料总结能力；
（2） 工作计划和规划能力，交流能力；
（3） 工程方案的制定、选择能力；
（4） 工程或工艺设计能力；
（5） 科技文献的写作能力；
（6） 计算机辅助设计及应用能力；
（7） 英文科技资料的阅读与翻译能力。
主要设计参数
表1 洗车机主要设计参数
|
轮胎最大质量
|
80Kg（大）、55Kg（小）
|
|
轮胎直径
|
1350mm（大）、1100mm（小）
|
|
托盘最大承载质量
|
1000Kg（实际质量≤800Kg）
|
|
托盘尺寸
|
1.6m×1.6m(大)、1.3m×1.3m(小)
|
|
主线(X)向输送线总行程
|
6950mm
|
|
支线(Y)向输送线总行程
|
450mm
|
|
主线(X)向输送线速度
|
≥0.3m/s
|
|
支线(Y)向输送线速度
|
≥0.5m/s
|
|
主线(X)向定位精度
|
±10mm
|
|
单个输送线单元长度
|
2300mm
|
输送线具体要求说明：
(1) 输送线总长6950mm，主线(X)向分为三个独立的输送线单元，分别为1#、2#和3#输送线单元，如图1所示，每个输送线单元长度2300mm，其中2#输送线单元作为支线(Y)向输送线；
(2) 2#输送线单元可以整体Y向移动，行程0-450mm；
(3) 输送线可以使用大托盘1.6m×1.6m及小托盘1.3m×1.3m的输送要求
(4) 被输送物从1#输送线单元起点送入，并最终从3#输送线单元终点送出，在起点和终点处，需分别设置将被输送物送入（推入）和送出（推出）的机构，2#输送线在Y向终点配置将被输送物送入（推入）的装置，以接收清洗好的轮胎。

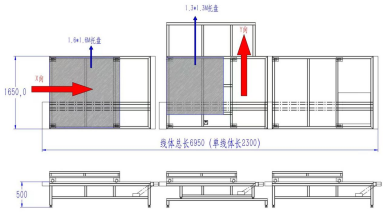

图1 输送线示意图
主要内容包括：
1、设计全自动轮胎清洗机输送线支线机构，包括链式输送线设计计算、推送装置等机械结构设计、元器件选型等；设备控制系统等的说明书一份（0.8万字以上）；
2、全自动轮胎清洗机输送线支线机构、推送机构，含机械结构装配图、组件或部件图、零件图；控制系统原理图等（合计2张A0）；
3、全自动轮胎清洗机输送线支线控制系统，包括主要控制程序、主要电控元件选型等；
4、全自动轮胎清洗机输送线支线设备三维建模、主要受力机构/零件结构有限元分析；
5、英译中英文资料翻译（3000汉字以上）。
三、毕业设计（论文）的进度安排及任务要求
1. 2022.10.24-2022.11.05：调研，文献查询收集与消化，总体方案确定，外文文献翻译；
2. 2022.11.06-2023.1.10：机构设计、参数计算、机构分析，撰写开题报告、进行开题答辩；。
3. 2023.1.11-2023.2.20：机械结构设计，零件部件三维建模；
4. 2023.2.21-2023.4.09：主要设备的机构的二维零件图、装配图绘制，机械结构建模及仿真分析，毕业论文初步撰写。
5. 2023.4.02-2023.4.09：撰写和修改毕业论文，完善机械设计图等，准备毕业答辩
四、同组设计者（没有可不填）
五、主要参考文献（不少于10篇，其中，外文文献不少于3篇）
（专利、期刊论文、机械设计书籍、、三维建模、有限元分析）
设计主要参数参看这个网址
[1] 王鹰. 连续输送机械设计手册[M].北京：中国铁道工业出版社，2001
[2] 成大先. 机械设计手册（第五版）[M]. 北京：化学工业出版社，2008
[3]
指 导 教 师 （签名）：
20 年 月 日
系（专业）负责人（签名）：
20 年 月 日
（说明：任务书由指导教师负责填写，一式一份。）
