一.工程概况

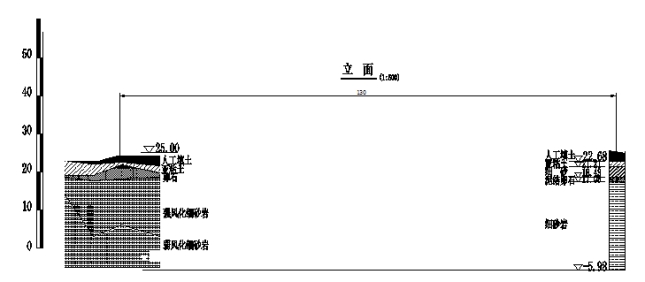

某地要修建一座跨径为130m桥梁，水文地质情况如图所示：

二.技术指标

主要技术指标表

三.主要材料

1.混凝土

预应力混凝土预制梁采用50号混凝土，封锚段采用50号混凝土，现浇桥面板采用50号混凝土。盖梁与墩身均采用C30混凝土，承台与桩基均采用C25混凝土。

2.普通钢筋

普通钢筋宜采用HPB300、HRB400、HRB500、HRBF400和RRB400，箍筋应选用其中的带肋钢筋，按构造要求配置的钢筋网可采用冷轧带肋钢筋。

3.预应力钢筋

采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GBT5224-2014）的规定。

4.其他材料

（1）锚具

预制梁正弯矩钢束采用M15- N型圆形锚具及其配套的配件，预应力管道采用圆形金属波纹管；主梁墩顶连续段处负弯矩钢束采用BM15-N扁形锚具及其配套的配件，预应力管道采用扁形金属波纹管。

（2）支座

可采用板式橡胶支座或盆式橡胶支座，其材料和力学性能均应符合现行国家和行业标准的规定。

四.设计参数

（1）混凝土：重力密度γ=26.0kN/，弹性模量为Ec=3.45×MPa；

（2）沥青混凝土：重力密度γ=24.0kN /；

（3）预应力钢筋：弹性模量Ep=1.95×105 MPa，松驰率ρ＝0.035，松驰系数ζ＝0.3；

（4）锚具：锚具变形、钢筋回缩取6mm（一端）；

（5）管道摩擦系数：ｕ＝0.25；

（6）管道偏差系数：κ＝0.0015；

（7）支座不均匀沉降：Δ＝5mm；

（8）竖向梯度温度效应：按现行规范规定取值；

（9）年平均相对湿度：55％；

（10）墩台设板式橡胶支座摩阻系数f=0.30。

五.设计内容

（1）计算说明书

（2）桥型布置图、上部构造标准横断面图、主梁平面图、立面图、预应力钢束布置图、主梁普通钢筋布置图、桥面板配筋图、横梁配筋图、桥墩配筋图、桩基础配筋图。

六.技术标准与设计规范

《公路工程技术标准》JTG B01-2014

《公路桥涵设计通用规范》JTG D60-2015

《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG 3362-2018

《公路桥涵施工技术规范》JTG/T 3650-2020

《公路交通安全设施设计技术规范》JTG D81-2006

《公路桥涵地基与基础设计规范》JTG 3363-2019
