学生姓名

学号

20110360

教师姓名

曹

职称

副教授

题  目

甲醇—水精馏工段板式精馏塔设计

主要研

究内容

1. 查阅、翻译和分析各种文献资料，了解化工生产中不同沸点液体混合溶液的分离工艺，着重了解精馏分离工艺和新型塔设备及塔内件的结构。

2. 能使用国家最新压力容器和塔设备设计标准、规范进行设计，掌握最新化工容器及设计的全过程。

3. 根据题目要求，确定甲醇和水混合液的分离方案和工艺操作条件，分别采用手工计算和电算两种方法，对甲醇—水二元混合液的分离进行工艺系统设计，并进行精馏塔的机械设计和强度校核。运用AutoCAD等CAD软件进行塔设备的工程图纸绘制。

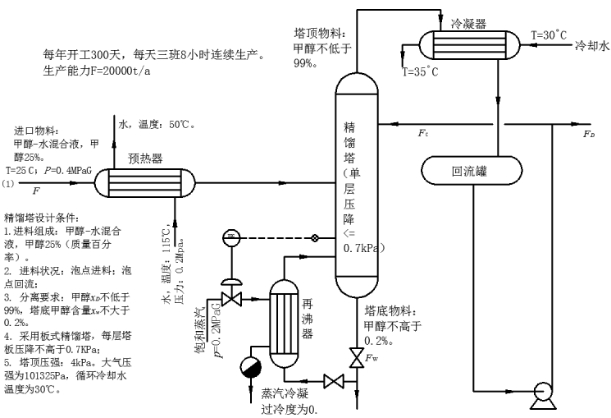

4. 设计参数为（1）进料组成：甲醇—水混合溶液，甲醇25%（质量百分率）。

（2）进料状况：泡点进料；泡点回流；（3）分离要求：塔顶甲醇含量不低于99%，塔底甲醇含量不大于0.2%。（4）采用板式精馏塔，每层塔板压降不高于0.7KPa；（5）大气压强为101325Pa，冷却水温度为30℃。

研究与

设计方法

根据学习的化工设备设计的知识、以及查阅的标准、手册、规范等资料，运用手工计算和电算法进行塔设备的工艺设计、机械设计和强度校核，并完成工程图纸的绘制。

主要技

术指标(或研究目标)

完成板式精馏塔的计算说明书；

完成文献综述和英文翻译；

采用CAD软件绘制精馏塔工程图纸一套，包括整体装配图（A1）、塔板部件图（A2）。

主要参

考文献

1. 郑津洋, 董其伍, 桑芝富. 过程设备设计. 北京：化学工业出版社，2010.7

2. JB/T 4710-2005、GB150-2011，TSG R0004-2009等标准；

3. 路秀林等. 塔设备. 北京: 化学工业出版社.

4. www.bzfxw.com
