题目

基于PLC的音乐喷泉控制系统设计

内容：

毕业设计的任务是以PLC为核心，设计出音乐喷泉控制系统。

（1）了解PLC的分类、发展现状和应用前景。

（2）分析音乐喷泉控制系统的组成和动作流程。

（3）根据音乐喷泉的动作流程设计出基于PLC的音乐喷泉控制系统，包括硬件部分和软件部分。

应达到的技术指标或要求：

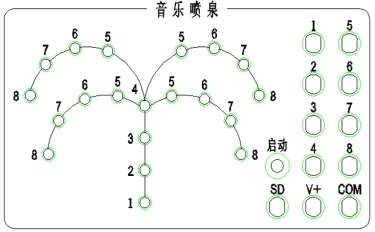

（1）题意简图

（2）主要动作流程如下：

1)置位启动开关(两位钮子开关)SD为ON时，LED指示灯依次循环点亮，点亮时间为1s，且点亮顺序为1→2→3…→8→1、2→3、4→5、6→7、8→1、2、3→4、5、6→7、8→1、2、3、4→5、6、7、8→1、2、3、4、5、6、7、8→1→2…，模拟当前喷泉 “水流”状态。

2)置位启动开关SD为OFF时，LED指示灯停止显示，系统停止工作。

主要设计方法或技术路线：

（1）不少于150汉字的中文摘要，中文关键词至少三个，不少于5000汉字的论文正文；

（2）说明研究背景和意义；

（3）根据设计要求选择合适的PLC，注明型号、容量和I/O点数，并说明选型理由。

（4）设计PLC外部接线图，以及其它相关设备的电气图；

（5）PLC编程元件明细表，应包含定时器、计数器等元件的设定值；

（6）完整的程序资料，包括程序及注解；

（7）设计原理简要说明；

（8）模拟调试结果说明；

（9）小结；

（10）主要参考文献；标明设计所参阅的资料名称、作者、出版单位等。

完成本课题应具备的环境（软件、硬件）：

（1）计算机一台；

（2）PLC编程软件和仿真软件。

各阶段任务安排：

参考资料：

（1）参考书：

《西门子S7-300 PLC项目化教程》，李莉  王玉娟，机械工业出版社

《S7-300/400系列 PLC应用技术》，龚中华，人民邮电出版社

《S7-300 PLC基础教程》，牛百齐、张邦凤，机械工业出版社

（2）网站：

学院“《可编程控制器》精品在线开放课程”网站

西门子中国， http://www.ad.siemens.com.cn/club/bbs/welcome.aspx

    中国工控网，http://www.chinakong.com/
