题目

落料冲孔复合模设计

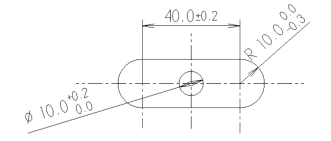

内容：工件为如图所示的落料冲孔件，材料为Q235钢，材料厚度为2mm，生产批量为大批量。

应达到的技术指标或要求：

能进行简单的复合模具设计，并能撰写规范的设计说明书。

主要设计方法或技术路线：

1.对零件进行工艺分析

2.制定冲裁工艺方案

3.对凸凹模进行工艺计算

4.制定凸凹模的加工工艺方案

5.对冲压设备进行选用

6.选用标准模架

7.绘制模具零件图和装配图

完成本课题应具备的环境（软件、硬件）：

    1.办公电脑及网络

    2.模具设计相关资料

    3.CAD绘图软件

各阶段任务安排：

    1.在校期间收集和查阅相关资料

    2.实习期间进行毕业设计的文字撰写和绘图

参考资料：

 1.教材《冲压模具设计与制造》

 2.《冲压模具设计手册》

 3.《机械加工工艺手册》
