一、 花样喷泉的PLC控制——学号尾数为双号

1． 任务描述

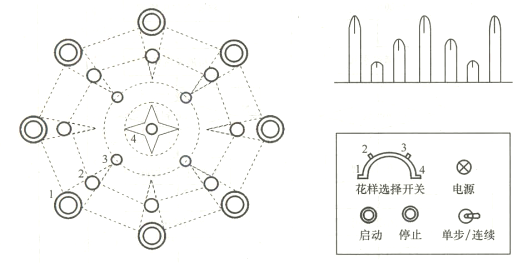

某广场的喷泉如图所示，4号为中间喷头，3号为内环状喷头，2号为1次外环状喷头，1号为外环装喷头。

2． 控制任务和要求

（1） 按下启动按钮，喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止工作。

（2） 喷泉的工作方式由花样选择开关和单步、连续开关决定。

（3） 当单步、连续开关在单步控制时，喷泉只能按照花样选择开关设置得方式运行一个循环。

（4） 花样选择开关用于选择喷泉得喷水花样，现考虑4种喷水花样。

① 花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延迟2s后，3号喷头喷水，再延迟2s后，2号喷头喷水，又延迟2s后，1号喷头喷水。18s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

② 花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延迟2s后，2号喷头喷水，再延迟2s后，3号喷头喷水，又延迟2s后，4号喷头喷水。30s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

③ 花样选择开关在位置3时，按下启动按钮后，1号、3号喷头同时喷水，延迟3s后，2号、4号喷头同时喷水，1号、3号喷头停止喷水。如此交替15s后，4组喷头全喷水，30s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

④ 花样选择开关在位置4时，按下启动按钮后，按照1-2-3-4的顺序，以此间隔2s喷水，然后一起喷水。30s后，按照1-2-3-4的顺序，分别延迟2s依次停止喷水。再经1s延迟时，按照4-3-2-1的顺序，依次间隔2s喷水，然后一起喷水。30s后停止。如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

3． 设计报告要求

（1）完整的设计任务书

（2）正确地编程元件的地址分配

（3）画出输入、输出接线图及相关的图纸

（4）设计梯形图控制程序

（5）设计操作控制面板，编制系统的操作说明

（6）编制系统的调试说明及注意事项。
