摘 要
本文主要介绍了基于CATIA软件将汽车发动机仓盖内板数据点云通过逆向工程技术设计成零件实体的过程，以及其数控模拟加工。在设计过程中涉及到点云整理、数字编辑、自由曲面造型、快速曲面造型等技术。在建模过程中，遇到桥接出现错误、拼接无法完成等问题，都得到了较好的解决。
在具体逆向设计中，为了建好曲面模型，运用了不同的方案，经过多次的失败和改正后，最终获得了较好的曲面模型。
关键词：逆向工程；发动机仓盖内板；CATIA；曲面造型；
Abstract
This paper mainly introduces the process of designing the data point cloud of the inner plate of the automobile engine cover by reverse engineering technology based on CATIA software and its numerical control simulation machining. In the design process, point cloud finishing, digital editing, free surface modeling, fast surface modeling and other technologies are involved. In the process of modeling, the problems such as bridge error and splicing can not be completed have been solved well.
In the specific reverse design, in order to build the surface model, different schemes are applied. After many failures and corrections, a better surface model is obtained.
Keywords: reverse engineering; CATIA; Surface modeling;
目 录
摘 要 I
Abstract II
1 逆向工程概述 1
1.1 逆向工程定义及其应用 1
1.2 逆向工程系统 2
1.2.1 产品实物几何外形的数字化系统 2
2 CATIA V5介绍 4
2.1 CATIA 在制造业的应用 4
2.2 CATIA V5概貌 4
3 CATIA逆向工程建模基础 13
3.1 CATIA曲面的逆向重构 13
3.1.1由曲线构造曲面的方法 13
3.1.2 由曲面派生曲面的方法 14
3.2 CATIA逆向工程建模基本流程 15
3.3 CATIA逆向工程的特点 16
3.4 CATIA用于逆向工程的主要模块功能简介 16
3.4.1 DSE数字编辑器模块 16
3.4.2 QSR快速曲面重构模块 16
3.4.3 GSD通用曲面造型模块 17
4 汽车发动机仓盖内板逆向数字建模过程 19
4.1发动机仓盖内板点云的处理 19
4.2（方法一）发动机仓盖内板外形曲面的制作 24
4.3（方法一）发动机仓盖内板孔的制作 34
4.4 （方法一）对称曲面 39
4.5（方法一）实体的生成 41
4.6 (方法二）点云的再处理 42
4.7（方法二）利用强力匹配生成右半面 43
4.8两种方法比较 44
5 汽车发动机仓盖内板模具型面数控加工仿真 45
5.1创建毛坯零件 45
5.2创建加工坐标原点 46
5.3设置零件操作定义 47
5.4设置粗铣加工参数 49
5.5换刀设置 52
5.6设置精铣加工参数 53

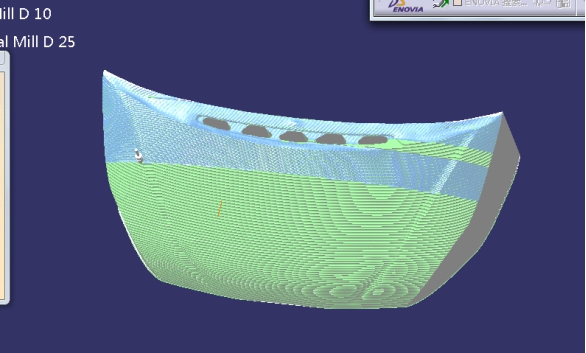

5.7刀路仿真 56
5.8后处理 59
5.8.1激活功能选项 59
5.8.2生成NC数据 59
结束语 63
致谢 65
参考文献 66
附录 数控加工NC代码 67
