西南交通大学希望学院毕业论文（设计）要求

根据中华人民共和国国标GB7713-87《科学技术报告、学位论文和学术论文的编写格式》，结合我校特点，对毕业设计（论文）正文要求如下：

一、论文文本装订顺序：

（1）封面

（2）成绩评定表

（3）资格审查表

（4）设计任务书

（5）诚信承诺书

（6）查重报告

（7）摘要、 关键词

（8）目录、页码{设计（论文）文本每页右下角必须有页码，目录中必须标明页码}

（9）正文主体

（10）参考和引用文献（单独使用一个页码）

（11）附录（单独使用一个页码）

（12）致谢（单独使用一个页码）

图纸（根据需要选用图纸幅面大小，最后折叠成A4幅面），一律采用计算机打印成文（毕业设计用纸A4），图纸和其它资料不装订。

二、毕业设计论文要求

1、封面

按照系部提供的封面进行填写

2、摘要、 关键词

设计（论文）第一页为中文摘要（200-300字）。摘要是一篇具有独立性和完整性的短文，文字要精炼，应扼要叙述本设计(论文)的研究目的和内容、主要特点和成果及结论性意见。摘要中不宜使用公式、图表，不标注引用文献编号，避免将摘要写成目录式的内容介绍。为了便于文献检索，应在摘要下方另起一行注明本文的关键词。关键词应采用能覆盖设计(论文)主要内容的通用技术词条(参照相应的技术术语标准)，一般列3-5个，按词条的外延层次从大到小排列。

3、目录

目录应独立成页，包括设计(论文)中全部章、节的标题及页码（包括参考文献、致谢）。

4、正文内容要求 ：

正文部分包括：绪论（或前言、序言）、论文主体及结论。

1）绪论（或前言、序言）是综合评述前人工作，说明论文工作的选题、目的、意义，以及论文所要研究的内容。

2）论文主体是论文的主要组成部分，要求层次清楚，文字简练，通顺，重点突出。

正文中应按顺序在引用参考文献处的文字右上角用[ ]标明，[ ]中序号应与“参考和引用文献”中序号一致。

3）相关内容及要求

文字要求：文字通顺，语言流畅，无错别字，一律采用计算机打印成文。

份量要求：毕业设计（论文）字数不少于1.0万~1.5万字篇幅的内容。

图纸要求（工程设计型课题）：图面整洁、规范，布局合理，尺寸标注规范，使用计算机绘图，图纸要求至少一张装配图，四张零件图纸。

曲线图表要求（工程设计型课题）：所有曲线、图表、线路图、流程图、程序框图、示意图等不准徒手画，必须按国家规定标准或工程要求采用计算机绘制。

4）正文章节序号：

第一章、1.1、1.1.1；第二章、2.1、2.1.1……

5）结论（或结束语）作为单独一章排列，但标题前不加"第XXX章"字样。结论是整个论文的总结，应以简练的文字说明论文所做的工作，一般不超过1000字。

5、参考文献

列出引用的主要文献。为了反映文稿的科学依据和作者，尊重他人的研究成果以及向读者提供有关信息的出处，正文中应按顺序在引用参考文献处的文字右上角用[]标明，[]中的序号应与“参考文献”中序号一致。

参考文献数量不少于10篇。

参考文献格式：

[序号] 主要责任者．文献题名[M]．出版地：出版社，出版年．

示例：

[3] 刘国钧，王连成．图书馆史研究[M]．北京：高等教育出版社，1979

6、附录

包括与设计（论文）有关的图表、程序、运行结果，以及主要设备、仪器仪表的性能指标和测试精度等。

7. 致谢

对指导教师和给予指导或协助完成设计（论文）工作的组织和个人表示感谢。内容应简洁明了、实事求是，避免俗套。

8、 图纸要求

1. 总装配图（总体设计）

（1）必须给出装配技术要求

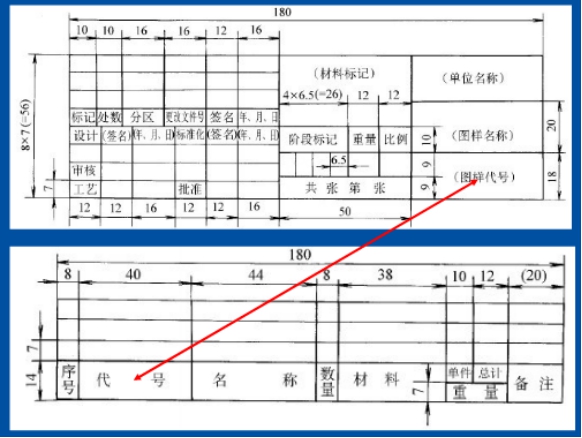

（2）明细表采用机械部件、电控及其它控制部件分项顺序列出，二大部分间隔一行区分的方式：代号栏内列出部件代号；名称栏列出部件名称；重量栏列出部件总重量。

（3）总装配图内不允许出现零件。

（4）所有图纸必须采用AutoCAD2007绘制，存档时统一存档2004版本。

（5）代号的编制方法：

XW  ×× ×× ××—— 0   × 000

                                       部件顺序号（1～9）

                                       部件识别号（0－机械；3－电控；4－液压；5－气控）

                                       学号最后两位数

                                       班级代号

                                       年级代号

                                       希望学院识别号

2.图纸量的要求

1）机械设计类图纸量不少于需要用图形表达的图纸量的50%。

2）电气、自动控制类需绘制全部电路图。

3.图纸其它注意事项。

1）图纸幅面

根据GB/T 14689—1993，标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。

表1      图纸幅面及图框尺寸     mm

附件中已提供标准毕设图纸幅面模板，上下幅面不同处带装订线。

2）字体

（1）字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。

（2）字体高度：根据GB/T 18229—2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。图纸中技术要求这四个字采用7号字，比其它汉字大一号。

（3）字体宽度：汉字宽度为高度0.7。字母和数字不改动。

3）图线

1) 线宽：根据GB4457.4-84 中规定，工程制图的图线分为粗、细两种线宽。图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。参照GB/T 14665-1998对线宽的规定，毕业设计图纸绘制时，粗线的宽度取0.5mm，细线宽度取0.25mm。

2）图线颜色：图线颜色是图线在屏幕上的颜色，它影响到图线的层次感和视觉效果。GB/T18299-2000中对图线颜色有明确规定，为了毕业设计打印要求，线条颜色统一为黑白色。建议按照新建不同的图层来分别设置图线的颜色、线型和线宽。图纸全部按照黑白颜色进行打印，不保留颜色深浅。可将打印样式改成“monochrome.ctb”。

4）图纸要求装订的折叠方法

折叠成A4：

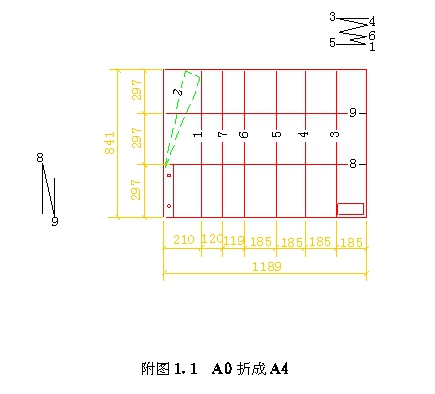

1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。折完后图号在上，有装订边。

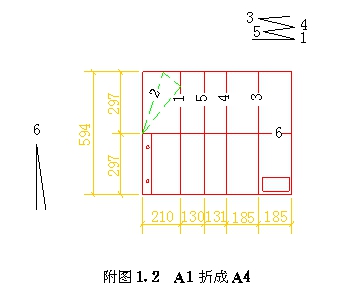

2、A1折叠成A4的方法见下图。注意折叠顺序和尺寸。

3、A2图纸折叠成A4尺寸的标准方法见下图：

4、A3图纸折叠成A4大小的标准成方法：

三、毕业设计（论文）答辩过程

答辩委员会在答辩前要公布答辩人员名单，答辩顺序，答辩时间和地点。学生在答辩前要写好答辩提纲，将答辩内容做成PPT。

答辩开始， 毕业设计学生进行报告，报告时间一般为10分钟，报告自己所做的工作，并等候答辩委员会成员的提问。

答辩中提出问题的内容多为课题的关键所在，也允许提出与课题密切相关的基本理论，基本知识，实验方法，测试方法以及为鉴别学生的独立工作能力的有关问题，以便全面考核学生的实际水平。允许学生针对答辩委员会所提问题查阅资料、论文等。但必须独立完成，不允许讨论。

答辩前学生提前10分钟在指定的地点等候，不得迟到。学生在回答问题时，要求认真思考、准确回答，态度谦虚谨慎。答辩时间每个学生为15分钟左右。

四、进度安排

1、毕业设计动员：时间：2015年11月13上午8点30 地点：教学楼2B204

2、审定毕业设计（论文）及学生进行毕业设计工作：2015年11月13日—2016年5月12日

3、送交毕业设计论文和程序文档资料：将毕业设计论文和图纸打印并装订成书，与电子文档于5月12日前提交给机电系办公室。

4、毕业设计答辩：2016年5月6~7日（南充校区），请学员们严格遵守时间节点，准时参加，否则后果自负。

五、打印规范
    一律用A4复印纸输出，上边距为2.5cm，左边距为3cm，右边距为2cm，下边距2cm，页眉页脚1.5cm，单1.5倍行距；正文页码居中。打印格式及字号为：
