课题九：加热反应炉PLC控制系统的设计

1.功能要求

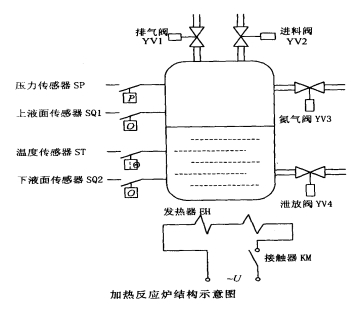

反应炉的工艺过程如下：

1）送料控制

①检测下液面SQ2、炉内温度ST、炉内压力SP是否都小于给定值。

②若是小于给定值，则开启排气阀YVl和进料阀YV2。

③当液位上升到上液面SQl时，应关闭排气阀YVl和进料阀YV2。

④延时20s，开启氮气阀YV3，氮气进人反应炉，炉内压力上升。

⑤当压力上升到给定值时，即SP=“1”时，关闭氮气阀。

2）加热反应控制

①交流接触器KM闭合，接通加热炉发热器EH的电源进行加热。

②当温度升高到给定值时(ST：“1”)，切断加热器电源，交流接触器KM断开。

3）泄放控制

    ①10min后打开排气阀，使炉内压力降到预定的最低值(SP：“0”)。

    ②打开泄放阀，当炉内溶液降到下液面(SQ2=“0”)时，关闭泄放阀和排气阀。系统恢复到原始状态，准备进入下一循环。

8）在现有功能要求下有创新扩展部分可作为加分项。

2.设计任务

1）I/O分配表，硬件组态图，I/O接线图、梯形图（如果用顺序控制法，需要画顺序功能图，其他编程方法需要画出程序流程图）

2）编制设计说明书与设计小结；

3）HMI仿真
