课题八：多种液体混合装置PLC控制系统的设计

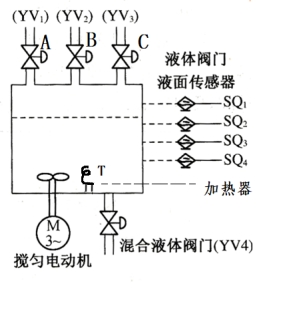

1)本装置为三种液体混合模拟装置，由液面传感器SQ1.SQ2.SQ3, SQ4;

液体A.B.C.阀门与混合液阀门；电磁阀YV1.YV2.YV3.YV4;

搅匀电机M;

加热器H;温度传感器T

实现三种液体的混合.搅匀.加热等功能。
2)打开“启动”开关，装置投入运行。首先液体A.B.C.阀门关闭，混合液阀门打开10s将容器放空后关闭。

3）然后液体A阀门打开，液体流入容器。当液面到达SQ4时，SQ4接通，关闭液体A阀门，打开液体B阀门。液面到达SQ3时，关闭液体B阀门，打开液体C阀门。液面达到SQ2时，关闭液体C阀门。
4）.搅匀电机开始搅匀、加热器开始加热。

5）当混合液体在5s内达到设定温度，加热器停止加热，搅匀电机继续工作到5s后停止搅动；当混合液体加热5s后还没有达到设定温度，加热器继续加热，当混合液体达到设定温度时，加热器停止加热，搅匀电机停止工作。
6).搅匀结束以后，混合液体阀门打开，开始放出混合液体。当液面下降到SQ4时，SQ4有接通变为断开，再过2s后，容器放空，混合液阀门关闭，开始下一周期。
7)关闭“启动”开关，在当前的混合液处理完毕后，停止操作。

8）在现有功能要求下有创新扩展部分可作为加分项。

2.设计任务

1）I/O分配表，硬件组态图，I/O接线图、梯形图（如果用顺序控制法，需要画顺序功能图，其他编程方法需要画出程序流程图）

2）编制设计说明书与设计小结；

3）HMI仿真
