一、设计目的
现如今空气质量已经成为了全国人民共同关注的问题，随着社会的不断进步与发展，越来越多的人开始选择去北京、上海、广州、深圳这几个城市去发展，所以我用网络爬虫，爬取了2018年截至到目前为止，北上广深这四个城市的空气质量的数据，并对此做出了分析，全方位比较这四个城市空气质量的差异。为将要去北上广深工作的人们，提供一些关于这些城市空气质量的参考。
二、设计任务内容
网络爬虫是从web中发现，下载以及存储内容，是搜索引擎的核心部分。传统爬虫从一个或若干初始网页的URL开始，获得初始网页上的URL,在抓取网页的过程中，不断从当前页面上抽取新的URL放入队列，直到满足系统的一定条件为止。对于此次空气质量数据的爬取，我选择了天气后报这个网站（http://www.tianqihoubao.com/），主要爬取2018年一月到十二月，北上广深这四个城市的空气质量等级，AQI指数，当天AQI排名，PM2.5指数。然后利用python进行数据分析，将数据以可视化的形式展现出来。
三、常用爬虫框架比较
(1)Scrapy:很强大的爬虫框架，可以满足简单的页面爬取（比如可以明确获知url pattern的情况）。用这个框架可以轻松爬下来如亚马逊商品信息之类的数据。但是对于稍微复杂一点的页面，如weibo的页面信息，这个框架就满足不了需求了。
(2)Crawley: 高速爬取对应网站的内容，支持关系和非关系数据库，数据可以导出为JSON、XML等
(3)Portia:可视化爬取网页内容
(4)newspaper:提取新闻、文章以及内容分析
(5)python-goose:java写的文章提取工具
(6)Beautiful Soup:名气大，整合了一些常用爬虫需求。缺点：不能加载JS。
(7)mechanize:优点：可以加载JS。缺点：文档严重缺失。不过通过官方的example以及人肉尝试的方法，还是勉强能用的。
(8)selenium:这是一个调用浏览器的driver，通过这个库你可以直接调用浏览器完成某些操作，比如输入验证码。
(9)cola:一个分布式爬虫框架。项目整体设计有点糟，模块间耦合度较高。

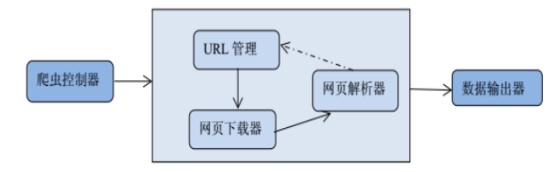

四、网络爬虫程序总体设计
在本爬虫程序中共有三个模块：
1. 爬虫调度端：启动爬虫，停止爬虫，监视爬虫的运行情况
2. 爬虫模块：包含三个小模块，URL管理器，网页下载器，网页解析器。
（1）URL管理器：对需要爬取的URL和已经爬取过的URL进行管理，可以从URL管理器中取出一个带爬取的URL，传递给网页下载器。
（2）网页下载器：网页下载器将URL指定的网页下载下来，存储成一个字符串，传递给网页解析器。
（3）网页解析器：网页解析器解析传递的字符串，解析器不仅可以解析出需要爬取的数据，而且还可以解析出每一个网页只想其他网页的URL，这些URL被解析出来会补充进URL管理器
3、数据输出模块：存储爬取的数据
四、网络爬虫程序详细设计
4.1设计环境和目标分析
设计环境
IDE：pycharm
Python版本：python3
目标分析
1、初始URL：www.tianqihoubao.com/aqi 先通过url获取到网页。
2、数据格式
3、页面编码：UTF—8
4.2爬虫运行流程分析
爬虫基本流程
发起请求
通过HTTP库向目标服务器发送Request，Request内可以包含额外的headers信息。
获取响应内容
如果服务器正常响应，会返回Response， 里面包含的就是该页面的内容。
解析数据
内容或许是HTML，可以用正则表达式、网页解析库进行解析。
或许是Json，可以直接转换为Json对象解析。
保存数据
可以存储为文本，也可以保存至数据库，或其他特定类型文件。
Request和Response
Request
主机向服务器发送数据请求时的过程叫做HTTP Request
Response
服务器向主机返回数据的过程叫做HTTP Response
Request中包含的内容
请求方式
常用的有GET，POST两种类型。
GET
这种请求方式的参数都包含在网址里面。
POST
这种请求方式的参数包含在请求体中的form data中。相对安全。
URL
请求的网络链接。
请求头
包含请求时的头部信息。如：User-Agent、Host、Cookies等。
User-Agent
指定浏览器。
请求体
GET请求下一般情况请求体中不会包含重要信息。
POST请求中包含重要信息。
Response中包含的内容
响应状态
Status Code:200
即状态码，一般200表示响应成功。
响应头
Response Headers
内容类型，内容长度，服务器信息，设置Cookie等。
响应体
请求资源的内容，如网页源代码，二进制数据等。
4.3控制模块详细设计
爬取代码
import time
import requests
from bs4 import BeautifulSoup
headers = {
'User-Agent':'Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/63.0.3239.132 Safari/537.36'
}
citys = ['beijing', 'shanghai', 'guangzhou', 'shenzhen']
for i in range(len(citys)):
time.sleep(5)
for j in range(1, 13):
time.sleep(5)
# 请求2018年各月份的数据页面
url = 'http://www.tianqihoubao.com/aqi/' + citys[i] + '-2018' + str("%02d" % j) + '.html'
# 有请求头（键值对形式表示请求头）
response = requests.get(url=url, headers=headers)
# html字符串创建BeautifulSoup对象
soup = BeautifulSoup(response.text, 'html.parser')
tr = soup.find_all('tr')
for k in tr[1:]:
td = k.find_all('td')
# 日期
Date = td[0].get_text().strip()
# 质量等级
Quality_grade = td[1].get_text().strip()
# AQI指数
AQI = td[2].get_text().strip()
# 当天AQI排名
AQI_rank = td[3].get_text().strip()
# PM2.5
PM = td[4].get_text()
# 数据存储
filename = 'air_' + citys[i] + '_2018.csv'
with open(filename, 'a+', encoding='utf-8-sig') as f:
f.write(Date + ',' + Quality_grade + ',' + AQI + ',' + AQI_rank + ',' + PM + '\n')
分析代码
import numpy as np
import pandas as pd
from pyecharts import Line
citys = ['beijing', 'shanghai', 'guangzhou', 'shenzhen']
v = []
for i in range(4):
filename = 'air_' + citys[i] + '_2018.csv'
df = pd.read_csv(filename, header=None, names=["Date", "Quality_grade", "AQI", "AQI_rank", "PM"])
dom = df[['Date', 'AQI']]
list1 = []
for j in dom['Date']:
time = j.split('-')[1]
list1.append(time)
df['month'] = list1
month_message = df.groupby(['month'])
month_com = month_message['AQI'].agg(['mean'])
month_com.reset_index(inplace=True)
month_com_last = month_com.sort_index()
v1 = np.array(month_com_last['mean'])
v1 = ["{}".format(int(i)) for i in v1]
v.append(v1)
attr = ["{}".format(str(i) + '月') for i in range(1, 12)]
line = Line("2018年北上广深AQI全年走势图", title_pos='center', title_top='0', width=800, height=400)
line.add("北京", attr, v[0], line_color='red', legend_top='8%')
line.add("上海", attr, v[1], line_color='purple', legend_top='8%')
line.add("广州", attr, v[2], line_color='blue', legend_top='8%')
line.add("深圳", attr, v[3], line_color='orange', legend_top='8%')
line.render("2018年北上广深AQI全年走势图.html")
import numpy as np
import pandas as pd
from pyecharts import Pie, Grid
citys = ['beijing', 'shanghai', 'guangzhou', 'shenzhen']
v = []
attrs = []
for i in range(4):
filename = 'air_' + citys[i] + '_2018.csv'
df = pd.read_csv(filename, header=None, names=["Date", "Quality_grade", "AQI", "AQI_rank", "PM"])
rank_message = df.groupby(['Quality_grade'])
rank_com = rank_message['Quality_grade'].agg(['count'])
rank_com.reset_index(inplace=True)
rank_com_last = rank_com.sort_values('count', ascending=False)
attr = rank_com_last['Quality_grade']
attr = np.array(rank_com_last['Quality_grade'])
attrs.append(attr)
v1 = rank_com_last['count']
v1 = np.array(rank_com_last['count'])
v.append(v1)
pie1 = Pie("北京", title_pos="28%", title_top="24%")
pie1.add("", attrs[0], v[0], radius=[25, 40], center=[30, 27], legend_pos="27%", legend_top="51%", legend_orient="horizontal",)
pie2 = Pie("上海", title_pos="58%", title_top="24%")
pie2.add("", attrs[1], v[1], radius=[25, 40], center=[60, 27], is_label_show=False, is_legend_show=False)
pie3 = Pie("广州", title_pos='28%', title_top='77%')
pie3.add("", attrs[2], v[2], radius=[25, 40], center=[30, 80], is_label_show=False, is_legend_show=False)
pie4 = Pie("深圳", title_pos='58%', title_top='77%')
pie4.add("", attrs[3], v[3], radius=[25, 40], center=[60, 80], is_label_show=False, is_legend_show=False)
grid = Grid("2018年北上广深全年空气质量情况", width=1200)
grid.add(pie1)
grid.add(pie2)
grid.add(pie3)
grid.add(pie4)
grid.render('2018年北上广深全年空气质量情况.html')
六、调试与测试

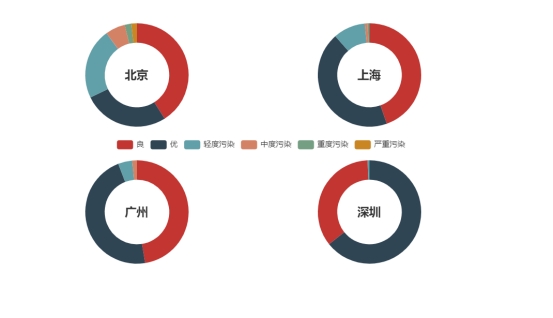

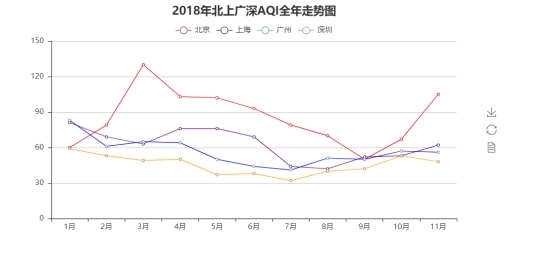

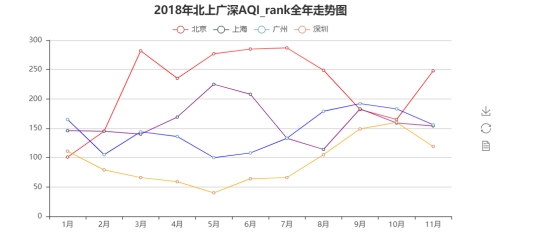

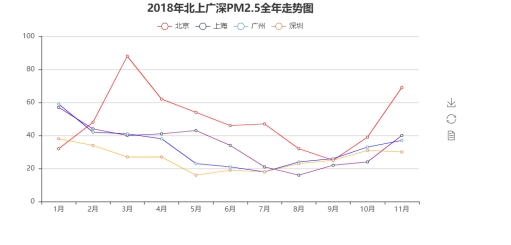

测试数据结果及其显示
七、心得体会
通过这次课程设计，让我熟悉了解了网络爬虫，对爬虫用到的一些库有了新的认识，对于数据的爬取以及存储有了更加深入的了解。尤其是对Beautiful Soup4 更加熟悉。用NumPy 和Pandas对数据进行了分析。pandas引入了agg函数，它提供基于列的聚合操作。用python的PyChart库最终将数据进行可视化处理，呈现处理。中间遇到了很多问题，非常感谢老师和同学的帮助，帮我解决了一些问题，最后得以实现.
