1                          1.00

2---3                      0.85

4---5                      0.70

6---8                      0.65

9---20                     0.60

> 20                     0.55

调整信息 ........................................

中梁刚度增大系数：                     BK =   2.00

梁端弯矩调幅系数：                     BT =   0.85

梁设计弯矩增大系数：                   BM =   1.00

连梁刚度折减系数：                    BLZ =   0.70

梁扭矩折减系数：                       TB =   0.40

全楼地震力放大系数：                  RSF =   1.00

0.2Qo 调整起始层号：                  KQ1 =      0

0.2Qo 调整终止层号：                  KQ2 =      0

顶塔楼内力放大起算层号：              NTL =      0

顶塔楼内力放大：                      RTL =   1.00

九度结构及一级框架梁柱超配筋系数 CPCOEF91 =   1.15

是否按抗震规范5.2.5调整楼层地震力IAUTO525 =      1

是否调整与框支柱相连的梁内力   IREGU_KZZB =      0

剪力墙加强区起算层号            LEV_JLQJQ =      1

强制指定的薄弱层个数                NWEAK =      0

配筋信息 ........................................

梁主筋强度 (N/mm2):                    IB =    300

柱主筋强度 (N/mm2):                    IC =    300

墙主筋强度 (N/mm2):                    IW =    210

梁箍筋强度 (N/mm2):                    JB =    210

柱箍筋强度 (N/mm2):                    JC =    210

墙分布筋强度 (N/mm2):                 JWH =    210

梁箍筋最大间距 (mm):                   SB = 100.00

柱箍筋最大间距 (mm):                   SC = 100.00

墙水平分布筋最大间距 (mm):            SWH = 200.00

墙竖向筋分布最小配筋率 (%):           RWV =   0.30

设计信息 ........................................

结构重要性系数:                       RWO =   1.00

柱计算长度计算原则:                   有侧移

梁柱重叠部分简化:                     不作为刚域

是否考虑 P-Delt 效应：                是

柱配筋计算原则:                       按单偏压计算

钢构件截面净毛面积比:                   RN =   0.85

梁保护层厚度 (mm):                     BCB =  30.00

柱保护层厚度 (mm):                     ACA =  30.00

是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 是

荷载组合信息 ........................................

恒载分项系数:                         CDEAD=   1.20

活载分项系数:                         CLIVE=   1.40

风荷载分项系数:                       CWIND=   1.40

水平地震力分项系数:                   CEA_H=   1.30

竖向地震力分项系数:                   CEA_V=   0.50

特殊荷载分项系数:                     CSPY =   0.00

活荷载的组合系数:                     CD_L =   0.70

风荷载的组合系数:                     CD_W =   0.60

活荷载的重力荷载代表值系数:          CEA_L =   0.50

剪力墙底部加强区信息.................................

剪力墙底部加强区层数                    IWF=  2

剪力墙底部加强区高度(m)        Z_STRENGTHEN=  8.00

*********************************************************

*                  各层的质量、质心坐标信息                   *

*********************************************************

层号    塔号    质心 X      质心 Y      质心 Z      恒载质量      活载质量

(m)         (m)          (t)          (t)

5       1     52.164      30.801      17.900       1150.4         27.2

4       1     52.146      30.849      14.600       1121.0        109.4

3       1     52.146      30.849      11.300       1121.0        109.4

2       1     52.146      30.832       8.000        474.2          0.0

1       1     52.146      30.849       4.700       1167.1        109.4

活载产生的总质量 (t):                        355.488

恒载产生的总质量 (t):                       5033.634

结构的总质量 (t):                           5389.122

恒载产生的总质量包括结构自重和外加恒载

结构的总质量包括恒载产生的质量和活载产生的质量

活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)

*********************************************************

*             各层构件数量、构件材料和层高              *

*********************************************************

层号   塔号       梁数        柱数        墙数        层高       累计高度

(混凝土)     (混凝土)     (混凝土)     (m)           (m)

1     1       245(25)      40(25)       0(25)      4.700         4.700

2     1       245(25)      40(25)       0(25)      3.300         8.000

3     1       245(25)      40(25)       0(25)      3.300        11.300

4     1       245(25)      40(25)       0(25)      3.300        14.600

5     1       245(25)      40(25)       0(25)      3.300        17.900

*********************************************************

*                    风荷载信息                         *

*********************************************************

层号  塔号   风荷载X      剪力X    倾覆弯矩X   风荷载Y      剪力Y    倾覆弯矩Y

5     1      52.20       52.2       172.3     171.47      171.5       565.9

4     1      46.68       98.9       498.6     153.33      324.8      1637.7

3     1      41.13      140.0       960.6     135.09      459.9      3155.3

2     1      37.16      177.2      1545.3     122.06      581.9      5075.8

1     1      48.88      226.1      2607.7     160.58      742.5      8565.7

===========================================================================

各层刚心、偏心率、相邻层侧移刚度比等计算信息

Floor No     : 层号

Tower No     : 塔号

Xstif，Ystif : 刚心的 X，Y 坐标值

Alf          : 层刚性主轴的方向

Xmass，Ymass : 质心的 X，Y 坐标值

Gmass        : 总质量

Eex，Eey     : X，Y 方向的偏心率

Ratx，Raty   : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值

Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值

或上三层平均侧移刚度80%的比值中之较小者

RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度

===========================================================================

Floor No.   1     Tower No.   1

Xstif=    52.1460(m)     Ystif=    30.8628(m)     Alf  =    45.0000(Degree)

Xmass=    52.1460(m)     Ymass=    30.8492(m)     Gmass=  1385.9485(t)

Eex  =     0.0000        Eey  =     0.0006

Ratx =     1.0000        Raty =     1.0000

Ratx1=     0.7550        Raty1=     0.7740  薄弱层地震剪力放大系数= 1.15

RJX  = 7.7914E+05(kN/m)  RJY  = 7.7914E+05(kN/m)  RJZ  = 0.0000E+00(kN/m)

---------------------------------------------------------------------------

Floor No.   2     Tower No.   1

Xstif=    52.1460(m)     Ystif=    30.8627(m)     Alf  =    45.0000(Degree)

Xmass=    52.1460(m)     Ymass=    30.8324(m)     Gmass=   474.1633(t)

Eex  =     0.0000        Eey  =     0.0014

Ratx =     1.5971        Raty =     1.5841

Ratx1=     1.2197        Raty1=     1.2715  薄弱层地震剪力放大系数= 1.00

RJX  = 1.2443E+06(kN/m)  RJY  = 1.2342E+06(kN/m)  RJZ  = 0.0000E+00(kN/m)

---------------------------------------------------------------------------

Floor No.   3     Tower No.   1

Xstif=    52.1460(m)     Ystif=    30.8627(m)     Alf  =    45.0000(Degree)

Xmass=    52.1460(m)     Ymass=    30.8489(m)     Gmass=  1339.7944(t)

Eex  =     0.0000        Eey  =     0.0006

Ratx =     1.0710        Raty =     1.0547

Ratx1=     1.3530        Raty1=     1.4201  薄弱层地震剪力放大系数= 1.00

RJX  = 1.3326E+06(kN/m)  RJY  = 1.3017E+06(kN/m)  RJZ  = 0.0000E+00(kN/m)

---------------------------------------------------------------------------

Floor No.   4     Tower No.   1

Xstif=    52.1460(m)     Ystif=    30.8627(m)     Alf  =    45.0000(Degree)

Xmass=    52.1460(m)     Ymass=    30.8489(m)     Gmass=  1339.7944(t)

Eex  =     0.0000        Eey  =     0.0006

Ratx =     0.9703        Raty =     0.9519

Ratx1=     1.3466        Raty1=     1.4090  薄弱层地震剪力放大系数= 1.00

RJX  = 1.2930E+06(kN/m)  RJY  = 1.2391E+06(kN/m)  RJZ  = 0.0000E+00(kN/m)

---------------------------------------------------------------------------

Floor No.   5     Tower No.   1

Xstif=    52.1460(m)     Ystif=    30.8626(m)     Alf  =    45.0000(Degree)

Xmass=    52.1636(m)     Ymass=    30.8005(m)     Gmass=  1204.9094(t)

Eex  =     0.0008        Eey  =     0.0029

Ratx =     0.9283        Raty =     0.8871

Ratx1=     1.2500        Raty1=     1.2500  薄弱层地震剪力放大系数= 1.00

RJX  = 1.2002E+06(kN/m)  RJY  = 1.0992E+06(kN/m)  RJZ  = 0.0000E+00(kN/m)

---------------------------------------------------------------------------

============================================================================

抗倾覆验算结果

============================================================================

抗倾覆弯矩Mr     倾覆弯矩Mov    比值Mr/Mov    零应力区(%)

X风荷载      1646376.8         2697.5         610.33           0.00

Y风荷载       501188.3         8860.9          56.56           0.00

X 地 震      1646376.8        42336.1          38.89           0.00

Y 地 震       501188.3        41976.1          11.94           0.00

============================================================================

结构整体稳定验算结果

============================================================================

层号   X向刚度     Y向刚度     层高     上部重量     X刚重比     Y刚重比

1   0.779E+06   0.779E+06    4.70      53891.       67.95       67.95

2   0.124E+07   0.123E+07    3.30      41126.       99.85       99.03

3   0.133E+07   0.130E+07    3.30      36384.      120.87      118.07

4   0.129E+07   0.124E+07    3.30      24080.      177.19      169.80

5   0.120E+07   0.110E+07    3.30      11777.      336.32      308.02

该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算

该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应

**********************************************************************

*                    楼层抗剪承载力、及承载力比值                    *

**********************************************************************

Ratio_Bu: 表示本层与上一层的承载力之比

----------------------------------------------------------------------

层号   塔号    X向承载力    Y向承载力   Ratio_Bu:X,Y

----------------------------------------------------------------------

5   1     0.5916E+04  0.5916E+04    1.00    1.00

4   1     0.7818E+04  0.7821E+04    1.32    1.32

3   1     0.9332E+04  0.9449E+04    1.19    1.21

2   1     0.9792E+04  0.9937E+04    1.05    1.05

1   1     0.9821E+04  0.1085E+05    1.00    1.09

3.对计算结果进行分析

查看轴压比，结果中最大值为0.63，小于规范的轴压比限制0.9，符合规范。

查看弹性挠度，结果中最大值为2.68mm，符合规范。

查看刚重比，该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算

该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应

查看承载力，一至四层每层与上一层的X和Y方向承载力之比分别为 1.00 ，1.00，

1.32 ，1.32，1.19，1.21，1.01 ，1.05，1.00，1.09。满足规范中承载力大于上层80%的要求.

查看有效质量系数，X和Y 方向的有效质量系数分别为  99.50% ，99.50%。满足规

范中有效质量系数大于90%的要求.

查看层间位移角，X和Y方向最大值层间位移角分别为1/ 859，1/ 4492。满足规

范中框架结构层间位移角限值1/ 550的要求.

查看超配筋信息，没有超配筋。

查看第一层弹塑性层间位移角，第一层X和Y方向弹塑性层间位移角分别为1/  67 ，

1/  67。满足规范中框架结构弹塑性层间位移角限值1/ 50的要求.

经过对计算结果进行分析 ，本结构符合规范要求。

1）结构设计成果：

绘制结构施工图包括：结构平面图，框架梁柱配筋图。

中期工作总结：

在本次结构方案设计中，虽然遇到了一些问题和困难，但是根据查阅相关规范，并经老师的精心指导下，我也从中学到了很多知识和方法，最终我确定了结构方案，并且完成了PKPM建模，经过一段时间的修改，我已经按照任务书的规定完成了规定的设计任务，并画出了结构施工图草图，初步确定了结构的配筋，现在正在用PKPM确定详细的结构施工图及配筋图。

参考文献：

[1] 中华人民共和国国家标准，《混凝土结构设计规范》GB50010－2002，北京：中国建筑工业出版社，2002

[2] 中华人民共和国国家标准，《民用建筑设计通则》GB50352-2005，北京：中国建筑工业出版社，2005

[3] 中华人民共和国建设部. J GJ322002 高层建筑混凝土结构技术规程 . 北京:中国建筑工业出版社,2002.

[4] 李星荣.PKPM结构系列软件应用与设计实例.北京：机械工业出版社，2008.

[5] 张宇鑫.PKPM结构设计应用.上海：同济大学出版社，2006.

[6] 中华人民共和国国家标准，《建筑结构荷载规范》GB50009-2001,北京：中国建筑工业出版

[7] 中华人民共和国国家标准，《建筑抗震设计规范》GB50011-2001,北京：中国建筑工业出版

[8] 周俐俐.多层钢筋混凝土框架结构设计实例详解——手算与PKPM应用. 北京：中国水利水电出版社，2008.

[9] 中华人民共和国国家标准，《建筑抗震设计规范》50011-2010,北京：中国建筑工业出版

[10] 龙驭球,包世华.结构力学教程[M]．北京：高等教育出版社，2001.

本科毕业设计中期报告

毕业设计题目：深圳某高校宿舍楼建筑结构设计-4

专业（方向）：土木工程

前  言：

目前，正处于毕业设计的中期阶段，此阶段的主要任务是进行建筑设计和结构设计。建筑设计方面，通过两个方案对比选出合理的方案，确定建筑结构布置的具体问题，成果包括建筑设计说明书及建筑施工图，建筑施工图包括建筑设计总说明、平面图、立面图、剖面图、外檐大样及楼梯详图、门窗表等。

结构设计方面，初步根据规范布置主梁，次梁，并确定主梁，次梁截面。统计荷载，利用PKPM软件进行结构计算，并对计算结果进行合理性分析，具体分析其合理或不合理的原因，若有不合理之处，则必须提出设计方案的改进措施，并重新进行结构计算。结构设计成果有：结构设计说明书及结构施工图。结构施工图包括首层、标准层、顶层结构平面图，框架梁柱配筋图，楼梯平面图、配筋详图以及基础平面图、配筋图。

一．概述

深圳市某高校宿舍楼建筑结构设计-4。工程地点位于深圳市。该宿舍楼结构形式是主体为5层钢筋混凝土框架结构。建筑面积4000平方米左右，采用钢筋混凝土框架结构，为满足学生的生活需要，除居住房间外，设宿舍管理室以及学生活动室，每层设卫生间、洗衣房、供水室。建筑结构设计使用年限为50年，耐火等级为二级。

二．结构方案的选择

1.材料选用

1)钢筋：

本工程的结构构件的纵向受力钢筋选用HRB400级热轧钢筋，箍筋HRB335级热轧钢筋。HRB335级热轧钢筋应符合现行的国家标准《钢筋混凝土用热轧光圆钢筋》GB13013的要求，HRB335级热轧钢筋应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499的要求，且钢筋的抗拉强度实测值与屈服强度实测值之比小于1.25，屈服强度实测值与强度标准值之比不应大于1.3。钢筋的强度设计直与弹性模量按照《混凝土设计规范》第4.2.3条和第4.2.4条的规定采用，参见下表

钢筋强度设计值与弹性模量

2)混凝土:

在本工程中，结构各梁板柱均采用混凝土强度等级为C30的混凝土，混凝土强度设计值与弹性模量按照《混凝土结构设计规范》第4.1.4条和第4.1.5条的规定采用，其中fc= 14.3 N/mm2 ,ft`=1.43 N/mm2, Ec=3.00×104N/mm2。

3)结构混凝土耐久性的基本要求

按照《混凝土结构设计规范》第3.4.2条的规定媒介够混凝土应符合下表要求。

混凝土耐久性的基本要求

当混凝土中加入活性掺和料或提高耐久性的外加剂时，可适当降低最小水泥用量。当使用非碱活性骨料时对混凝土中的碱含量可不做限制

根据本工程混凝土结构的环境使用类别，本工程的环境类别为一类室内正常环境。故梁板柱的保护层厚度分别为15mm.25mm.25mm。结构主体外墙采用300厚蒸压粉煤灰充气混凝土砌块砌筑5.5 KN/m2，并外贴80mm厚水泥珍珠岩制品保温层，内墙与卫生间采用200厚蒸压粉煤灰充气混凝土砌块砌筑 5.5 KN/m2。门为玻璃门和刚框门；窗统一为为铝合金窗。

2.建筑做法

1)屋面做法：

30㎜厚细石混凝土保护层

三 毡 四 油 防 水 层

20㎜厚水泥砂浆找平层

150㎜水泥蛭石保温层

100㎜钢筋混凝土板

V型轻钢龙骨吊顶

2)楼面做法：

30厚水磨石地面

100㎜钢筋混凝土板

V型轻钢龙骨吊顶

3)墙体做法：

内墙：喷内墙涂料或刷油漆；

6厚1：2.5 水泥砂浆抹面压实抹光；

7 厚1：3 水泥砂浆找平扫毛；

7厚1：3 水泥砂浆打底扫毛；

刷素水泥浆一道。

外墙：7厚1:2.5水泥砂浆抹面；

聚苯乙烯泡沫塑料板保温墙面

7厚1：3水泥砂浆找平扫毛；

7厚1：3 水泥砂浆打底扫毛；

刷素水泥浆一道。

4)卫生间做法:地面：陶瓷地砖防水地面

面层:10mm厚防滑地砖面层(撒素水泥面)

结合层:10mm厚1:3水泥砂浆

刷素水泥浆一道

找坡层：40mm厚C20细石混凝土向地漏 (最薄处不少于20mm厚)

防水层：聚胺脂防水涂层

找平层:10mm厚1:3水泥砂浆（四周抹小巴子角）

结构层：100mm厚钢筋混凝土楼板

10mm厚板底粉刷抹平

5)雨棚强度较高的钢塑玻璃与钢梁，材质较轻。在本次设计中雨棚可不做计算，做法参照相应建筑图集做法即可。

3、建筑设计成果：

首层、二层、三层、四层、屋顶平面图（比例1：100），剖面图（比例1：100）正立面图、侧立面图、背立面图（比例1：100）楼梯详图（比例1:50）外檐详图（比例1:20）。

4.构件截面尺寸的初步确定

1)初步估算梁板的截面尺寸

主梁高h =  (1/8～1/12)L=(750～500) mm; 取700 mm；

次梁h = (1/12～1/15)L=（500～400）mm ; 取500 mm，

梁宽b = (1/2～1/3)h

对于板=6000/5400=1.11，按双向板计算

板厚h=(l/40～l/50)L短=(135～108)mm，且要求板厚不小于80 mm，所以取

梁、板取用C30砼，

2)初步估算柱子的截面尺寸：

根据估算公式：AC=Nc/(a×fc)

其中：a----轴压比（一级0.7、二级0.8、三级0.9，短柱减0.05）

fc---砼轴心抗压强度设计值

Nc---估算柱轴力设计值

柱轴力设计值：Nc=1.25CβN

其中：N---竖向荷载作用下柱轴力标准值（已包含活载）

β---水平力作用对柱轴力的放大系数

七度抗震：β=1.05、      1.25---考虑柱受弯影响后的柱轴力放大系数

C---中柱C＝1、边柱C＝1.1、角柱C＝1.2

竖向荷载作用下柱轴力标准值：N=nAq

其中：n---柱承受楼层数

A---柱子从属面积

q---竖向荷载标准值（已包含活载,对于框架结构：轻质砖取10~12、机制砖取12~14）

估算柱轴力设计值N。

由于本工程为框架结构， N可根据柱的支撑的楼板面积、楼层数和楼层上的竖向荷载，并考虑分项系数1进行计算。由于采用轻质填充墙，故单位面积上的重力荷载代表值近似取q=12kN/ ，柱混凝土强度为C30（fc=14.3 N/mm2）

中柱：NC=1.25×1×1.05×4.5×5.4×5×12=1913.6kN

边柱：NC=1.25×1.1×1.05×3×5.4×5×12=1403.3 kN

估算柱子尺寸：

根据结构设防烈度为七度且高度小于24m,结合建筑抗震设计规范GB5011-2010第49页表6.1.2可知，本工程抗震等级为三级，故轴压比a=0.9，相应的：

中柱：AC=1913.6×1000/0.9×14.3=148686.9mm2

1~5层：bchc=500×500mm，C30砼

边框架柱：AC=1403.3×1000/0.9×14.3=109036.5mm2， 。考虑到结构中部刚度过于集中，故边框架柱截面适当放大，取用

1~5层：bchc=650×650mm，C30砼

三、荷载统计

1、楼屋面及卫生间恒活计算

屋面做法：

30㎜厚细石混凝土保护层      0.75kn/m2

三 毡 四 油 防 水 层          0.4kn/m2

20㎜厚水泥砂浆找平层           0.4kn/m2

150㎜水泥蛭石保温层        0.9kn/m2

100㎜钢筋混凝土板             2.7kn/m2

V型轻钢龙骨吊顶            0.74kn/m2

合计5.89 KN/㎡                            近似取6.0 KN/㎡

2）楼面（恒荷计算）：

30厚水磨石地面              0.65kn/m2

100㎜钢筋混凝土板           2.7kn/m2

V型轻钢龙骨吊顶             0.74kn/m2

合计4.09 KN/㎡                         近似取4.1 KN/㎡

3） 卫生间（恒荷计算）：

10mm厚防滑地砖面层(撒素水泥面)                         0.2kN/㎡

10m厚1:3 干硬性水泥砂浆结合层                          20kN/m3

40mm厚C20细石混凝土向地漏找坡                        25kN/m3

10m厚1:3水泥砂浆找平层                                20kN/m3

100厚现浇钢筋混凝土楼板                                27kN/m3

V型轻钢龙骨吊顶                                       0.74kn/m2

楼板自重标准值：

0.2+0.01×20+0.04×25+0.02+0.10×27+0.74=4.86kN/m2

近似取5.5kN/m2

4）楼梯：

构造层(同楼面)：1.05KN/㎡

折算板厚度可取1/30梯长与1/2踏步高之和，

标准层及顶层：(34402+18002)0.5×1/30 +150/2=204.4㎜ ,取205㎜。

0.205×25=5.125 KN/㎡

抹灰层：10厚混合砂浆0.01m×17 kN/m3＝0.17KN/㎡

合计：6.345 KN/㎡

楼梯角：A=arctan（1800/3440）=27.6。

折算楼梯垂直荷载q=6.345/cosA=7.16 KN/㎡

对于顶层，传至梯梁的线荷载：7.16×3.440/2=13.45 KN/ m

同理只有一半的梯梁承受活荷，为2.0×3.440/2=3.44 KN/ m

相应于底层第一跑楼梯：构造层(同楼面)：1.05KN/㎡

折算板厚度取1/30梯长与1/2踏步高之和，(40202+21002)0.5 ×1/30+150/2=226.2㎜ ,取226㎜。

0.226×25=5.65 KN/㎡

抹灰层：10厚混合砂浆0.01m×17 kN/m3＝0.17KN/㎡

合计：6.87 KN/㎡

楼梯角：A=arctan（2100/4020）=27.6。

折算楼梯垂直荷载q=6.87/cosA=7.75 KN/㎡ 取8.0 KN/㎡

5）屋面及楼面可变荷载的确定：

根据《建筑结构荷载规范GB50009-2001》查得 ：

不上人屋面：0.5KN/㎡

楼    面：2.0KN/㎡(宿舍楼)

走    廊：2.0 KN/㎡

卫 生 间：2.0 kN/㎡。

雪荷载：Sk=1.0×0.2 KN/㎡=0.2 KN/㎡

屋面活荷载与雪荷载不同时考虑，两者取大者0.5KN/㎡.

2.墙体、窗、门重力荷载计算

1）外墙自重（无洞）：

外墙：0.2m×5.5 kN/m3=1.1 KN/㎡

外墙抹灰及找平：0.02×17=0.34KN/㎡

80厚聚苯乙烯泡沫塑料板保温墙面：0.04 KN/㎡

内墙抹灰及找平：0.02×17=0.34KN/㎡

刷素水泥浆一道：0.36KN/㎡×2=0.72KN/㎡

合计：2.54KN/㎡

2）内墙自重：

内墙：0.2m×5.5=1.1 KN/㎡

找平及抹面：0.02×17×2=0.68KN/㎡

刷素水泥浆一道：0.36KN/㎡×2=0.72KN/㎡

合计：2.55 KN/㎡

3）女儿墙自重：

混凝土砌块女儿墙               0.66kn/m

10厚DP砂浆找平                  0.3kn/m

刷1.2厚水泥基防水涂料           0.1kn/m2

DEA砂浆粘贴30厚挤塑聚苯板      0.3kn/m

4厚DBI砂浆压入一层玻纤网格布    0.1kn/m

总计                               1.46kn/m取1.5kn/m

四.pkpm设计步骤

1.PKPM建模

第一步是轴线输入，网格生成，对照建筑平面图输入轴线。构件定义菜单中初步确定梁柱尺寸。所选柱截面尺寸为600×600（此处所用尺寸单位都为mm），主梁截面有350×700，次梁尺寸有200x500。所设柱子都是偏心柱，外边线与梁平齐，另外将次梁当做主梁来布置。在本层信息菜单中修改板厚100及受力钢筋HRB335和混凝土等级C30，楼板保护层厚度为15mm。首层层高4700mm，其他层3300mm。

再进行楼层组装。本楼处于深圳市，地震分组为第一组，抗震设防烈度为7度，场地类型为二类，梁，柱的保护层厚度分别为25mm、30mm，钢筋主筋采用HRB3350，箍筋采用HPB235

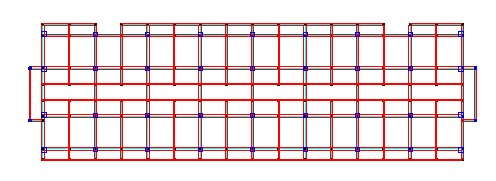

1) 第一层标准图

2)第二层标准图，第三层标准图，第四层标准图和第一标准层一样

3） 第五标准层

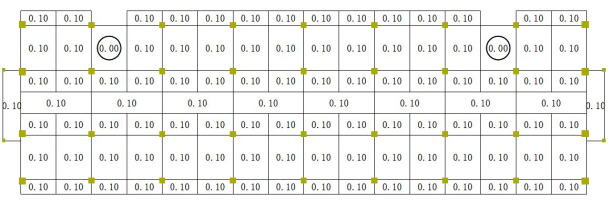

4）修改板厚

然后输入楼面活荷以及恒荷。楼梯荷载载，折算为楼面荷载。之后修改板厚（楼梯间修改板厚为0）及楼板错层（卫生间），楼面活荷以及恒荷及荷载传导方式。计算荷载时传到基础上。

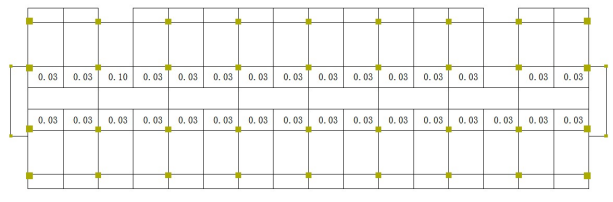

5）错层

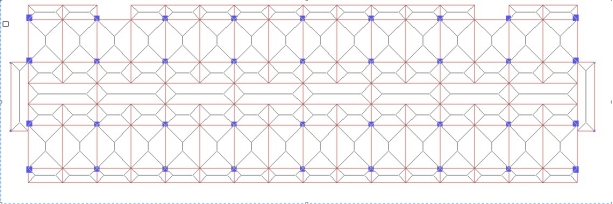

6)导荷方式

查看数据无错后开始画楼板配筋图。画楼板配筋图之前，可以设定配筋参数，选用合适的钢筋。本建筑的楼板受力筋选用二级钢筋，箍筋选用一级钢筋，板筋最大间距设为200。

2.用SATWE进行结构分析

总信息 ..............................................

结构材料信息:                         钢砼结构

混凝土容重 (kN/m3):                   Gc   =  27.00

钢材容重 (kN/m3):                     Gs   =  78.00

水平力的夹角 (Rad):                   ARF  =   0.00

地下室层数:                           MBASE=      0

竖向荷载计算信息:                     按模拟施工加荷计算方式

风荷载计算信息:                       计算X,Y两个方向的风荷载

地震力计算信息:                       计算X,Y两个方向的地震力

特殊荷载计算信息:                     不计算

结构类别:                             框架结构

裙房层数:                            MANNEX=      0

转换层所在层号：                    MCHANGE=      0

墙元细分最大控制长度(m)                DMAX=   2.00

墙元侧向节点信息:                     出口节点

是否对全楼强制采用刚性楼板假定        否

采用的楼层刚度算法                    层间剪力比层间位移算法

风荷载信息 ..........................................

修正后的基本风压 (kN/m2):               WO =   0.36

地面粗糙程度:                         B 类

结构基本周期（秒）:                     T1 =   0.73

体形变化分段数:                       MPART=      1

各段最高层号:                         NSTi =      5

各段体形系数:                          USi =   1.30

地震信息 ............................................

振型组合方法(CQC耦联;SRSS非耦联)            CQC

计算振型数:                           NMODE=     15

地震烈度:                              NAF =   7.00

场地类别:                               KD =      3

设计地震分组:                               一组

特征周期                                TG =   0.45

多遇地震影响系数最大值               Rmax1 =   0.08

罕遇地震影响系数最大值               Rmax2 =   0.50

框架的抗震等级:                         NF =      2

剪力墙的抗震等级:                       NW =      3

活荷质量折减系数:                      RMC =   0.50

周期折减系数:                           TC =   0.70

结构的阻尼比 (%):                     DAMP =   5.00

是否考虑偶然偏心:                           是

是否考虑双向地震扭转效应:                   是

斜交抗侧力构件方向的附加地震数             =      0

活荷载信息 ..........................................

考虑活荷不利布置的层数                从第 1 到5层

柱、墙活荷载是否折减                  折算

传到基础的活荷载是否折减              折算

------------柱，墙，基础活荷载折减系数-------------

  全套毕业设计论文现成成品资料请咨询微信号：biyezuopin QQ：2922748026     返回首页 如转载请注明来源于www.biyezuopin.vip
