1．目的及意义（含国内外的研究现状分析）：
1.1 研究目的
随着汽车保有量的持续增长，车内环境安全问题日益凸显，尤其是热射病、儿童滞留等安全事故频发，给人们的生命健康带来了严重威胁。热射病作为一种致命性急症，在高温密闭的车内环境中极易发生，而儿童由于自我保护能力弱，滞留车内导致窒息、中暑等悲剧时有发生。因此，设计一套能够实时监测车内环境参数并在异常时及时预警的系统具有重要的现实意义。
本课题旨在设计并实现一种基于STM32的多模态车内环境监测系统，该系统以STM32单片机为核心，集成红外人体、温湿度、二氧化碳及空气质量传感器，能够实时采集并分析车内环境参数，如人员滞留状态、温湿度、有害气体浓度等。通过短消息模块将监测数据推送至用户手机，并在异常情况下触发声光报警，实现车内环境的实时感知与智能预警。本系统的设计旨在提升车内安全保障水平，有效防范因车内环境异常导致的生命健康风险。
1.2 研究意义
本课题的研究不仅具有显著的社会效益，还具备一定的技术价值。从社会效益角度来看，本系统的应用能够显著降低车内热射病、儿童滞留等安全事故的发生率，保护人们的生命安全，尤其是儿童的生命安全，减轻家庭和社会的负担。从技术价值角度来看，本课题涉及多传感器数据融合、无线通信、智能控制等多个技术领域，通过本课题的研究，可以推动相关技术的进一步发展，为类似环境监测系统的设计提供参考和借鉴。
1.3 国内外研究现状分析
1.3.1 国内研究现状
近年来，国内在车内环境监测领域的研究逐渐增多，主要集中在温湿度、空气质量等单一参数的监测上。部分研究通过集成温湿度传感器、空气质量传感器等，实现了对车内环境参数的实时监测，并通过显示屏或手机APP等方式展示监测数据。然而，这些系统往往缺乏对人员滞留状态的检测功能，且预警方式较为单一，无法满足复杂多变的实际需求。
在智能预警方面，国内部分研究开始尝试引入无线通信技术，如GSM、GPRS等，实现监测数据的远程传输和预警信息的推送。然而，这些系统在数据传输稳定性、预警及时性等方面仍存在不足，且系统整体成本较高，限制了其大规模应用。
1.3.2 国外研究现状
国外在车内环境监测领域的研究起步较早，技术相对成熟。部分发达国家已经研发出集多种传感器于一体的综合监测系统，能够实时监测车内温湿度、空气质量、有害气体浓度等多种参数，并通过先进的算法实现数据融合和智能预警。这些系统通常具备较高的可靠性和稳定性，且预警方式多样，包括声光报警、短信推送、手机APP通知等。
在无线通信技术方面，国外研究广泛采用4G、5G等高速通信技术，实现了监测数据的实时、稳定传输。同时，部分研究还引入了云计算、大数据等技术，对监测数据进行深度挖掘和分析，为车内环境安全提供更加全面、精准的保障。
1.3.3 现有研究的不足
尽管国内外在车内环境监测领域已经取得了一定的研究成果，但仍存在以下不足：
多模态数据融合不足：现有系统往往仅关注单一或少数几种环境参数的监测，缺乏对多模态数据的融合分析，无法全面反映车内环境状况。
预警机制不完善：部分系统预警方式单一，无法根据不同异常情况采取针对性的预警措施，预警效果有限。
系统成本较高：部分系统采用高端传感器和通信技术，导致系统整体成本较高，难以大规模推广应用。
1.3.4 本课题的创新点
针对现有研究的不足，本课题提出以下创新点：
多模态数据融合：集成红外人体、温湿度、二氧化碳及空气质量等多种传感器，实现车内环境参数的全面监测与数据融合，提高监测的准确性和全面性。
智能预警机制：根据不同异常情况，采用声光报警、短信推送等多种预警方式，确保预警的及时性和有效性。
低成本设计：通过合理选型传感器和通信模块，优化硬件电路设计，降低系统整体成本，提高系统的实用性和可推广性。
综上所述，本课题的研究具有重要的现实意义和技术价值，通过设计并实现一种基于STM32的多模态车内环境监测系统，有望为车内环境安全提供更加全面、精准的保障。
2．基本内容和技术方案：
本设计采用STM32F103C8T6作为核心处理单元，DS18B20温度传感器采集车内环境数据，HC-SR501红外人体感应模块检测车内是否有人，SIM900A短信报警模块实现远程报警功能，TJC4832串口屏用于实时显示系统状态。系统通过优化算法提高温度检测的准确性，并支持本地报警和远程短信报警功能，用户可通过短信及时获取车内高温预警信息。
系统按照模块化设计思路划分，主要包括：单片机系统板、温度检测模块、人体检测模块、短信报警模块、显示模块、报警控制模块以及电源模块。单片机系统板负责数据处理和控制；温度检测模块实现车内环境的精确测量；人体检测模块判断车内是否有人；短信报警模块将高温报警信息发送至用户手机；显示模块实时显示系统状态；报警控制模块触发报警（蜂鸣器和LED灯）；电源模块为系统提供稳定供电。整体设计框图如图1所示，各模块协同工作，共同实现高精度、智能化的车内高温报警功能。

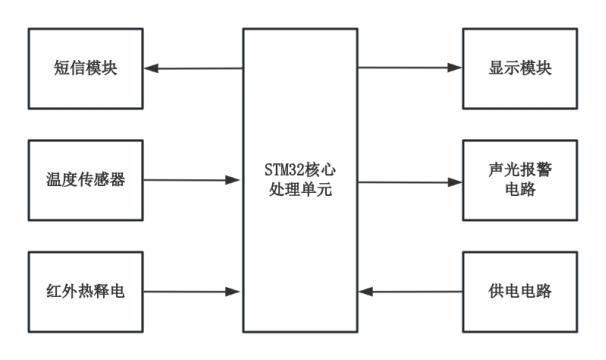

图1 系统硬件框图
2.2 技术方案

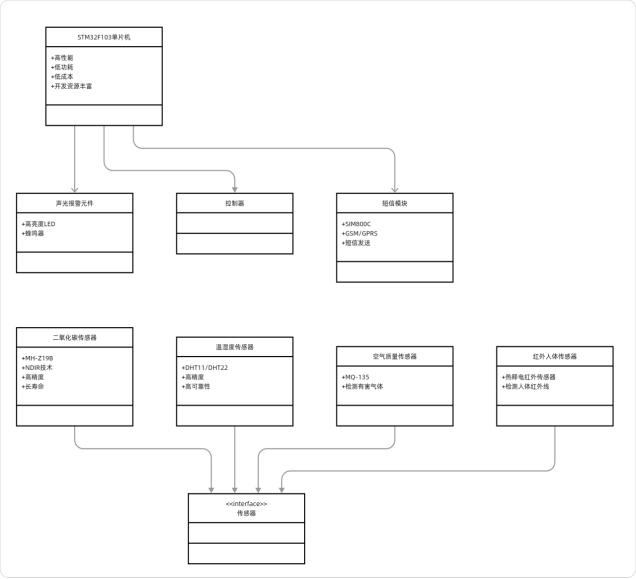

2.2.1 硬件技术方案
STM32单片机选择：选用STM32F103系列单片机作为核心控制器，该系列单片机具有高性能、低功耗、低成本等优点，且开发资源丰富，易于上手。
传感器选择：
红外人体传感器：选用热释电红外传感器，能够检测人体发出的红外线，实现人员滞留状态的检测。
温湿度传感器：选用DHT11或DHT22等数字式温湿度传感器，具有高精度、高可靠性等优点，能够准确测量车内温湿度。
二氧化碳传感器：选用MH-Z19B等非色散红外（NDIR）二氧化碳传感器，具有高精度、长寿命等优点，能够实时监测车内二氧化碳浓度。
空气质量传感器：选用MQ-135等气体传感器，能够检测车内空气中的有害气体浓度，如甲醛、苯等。
短信模块选择：选用SIM800C等GSM/GPRS模块，支持短信发送功能，能够实现监测数据的无线传输和预警信息的推送。
声光报警元件选择：选用高亮度LED和蜂鸣器作为声光报警元件，确保在异常情况下能够引起用户注意。

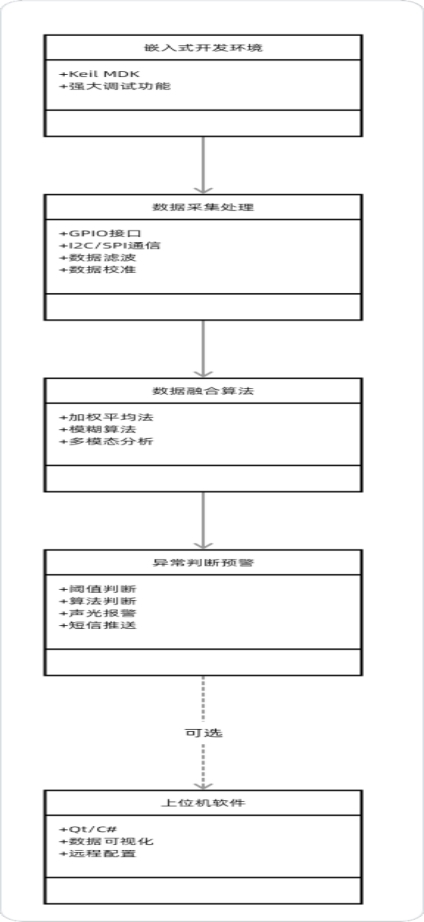

2.2.2 软件技术方案
嵌入式软件开发环境：使用Keil MDK等集成开发环境进行STM32的嵌入式软件开发，利用其强大的调试功能提高开发效率。
数据采集与处理：通过STM32的GPIO口或I2C、SPI等通信接口读取传感器数据，并进行必要的滤波、校准等处理，提高数据的准确性。
数据融合算法：采用加权平均法或模糊算法等多模态数据融合算法，对采集到的多种环境参数进行综合分析，提高监测的全面性和准确性。
异常判断与预警：根据预设的阈值或算法判断车内环境是否异常，并在异常时触发声光报警和短信推送功能，确保用户能够及时收到预警信息。
上位机软件开发（可选）：使用Qt或C#等开发工具设计上位机软件，实现数据的可视化展示和系统参数的远程配置功能，提高系统的易用性和可维护性。

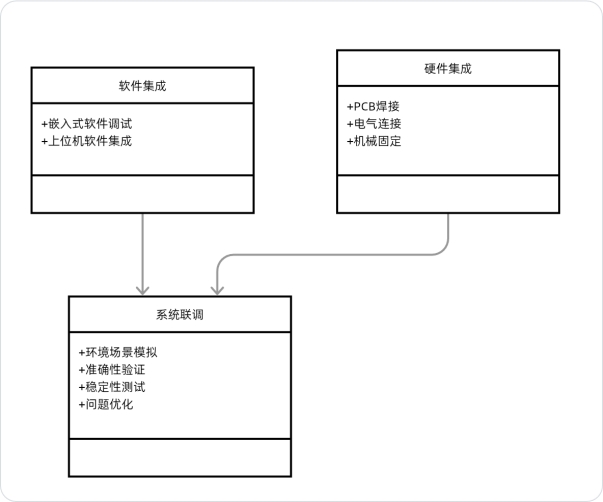

2.2.3 系统集成与调试技术方案
硬件集成：按照硬件电路设计将各模块元件焊接到PCB板上，并进行必要的电气连接和固定，确保硬件系统的稳定性和可靠性。
软件集成：将编写好的嵌入式软件和上位机软件（如有）进行集成调试，确保软件能够正确运行并与硬件系统协同工作。
系统联调：将硬件系统和软件系统进行联调，模拟不同的车内环境场景进行测试，验证系统的准确性、可行性和稳定性。对发现的问题进行及时修改和优化，确保系统能够满足设计要求。
3．进度安排：
第1周（2025年12月10日）前熟悉课题内容，准备开题论证；
2025年12月11日～ 2026年1月10日查阅基于STM32的车内环境监测系统相关资料，确定设计方案，熟悉开发环境与方案，完成开题报告撰写及修改，准备开题答辩。
第1周～第2周调研STM32单片机、各类传感器（红外人体、温湿度、二氧化碳、空气质量）、短信模块、声光报警元件等性能参数，对比不同品牌型号，挑选适配元件并列出详细清单。
第3周～第4周开展硬件电路设计，运用电路设计软件绘制原理图与PCB图。
第5～7周进行软件设计，编写数据采集、处理、存储以及智能预警逻辑执行等相关程序。
第8周全面测试系统稳定性、准确性与可靠性，详细记录测试结果。
第9~10周完善系统功能调试，依据测试结果优化系统，修改论文并查重。
第11～12周完成论文定稿，制作PPT，做好答辩准备。
第13周提交答辩材料，开展毕业设计答辩。
