1、目的及意义（含国内外的研究现状分析）
随着嵌入式技术的迅猛发展，其应用领域已经深入到智能家居、物联网、医疗设备、工业控制等多个行业。这种技术的普及对开发工具提出了更高的要求。然而，在嵌入式系统的开发和调试过程中，开发者往往面临一系列难题，例如调试工具种类繁多、接口资源紧张、接线复杂以及调试功能单一等。这些问题显著降低了开发效率，也为初学者带来了学习和使用的困难。
以调试工具为例，传统工具如逻辑分析仪、示波器、DAPlink调试器等在功能上各自独立，开发者需要频繁切换工具以满足不同的调试需求。这不仅增加了接线复杂度，还容易导致操作失误和时间浪费。此外，由于设备种类的多样化，传统调试工具往往缺乏统一性，开发者需要针对不同设备购置不同的调试工具，进一步提高了开发成本。与此同时，在调试过程中，设备的互操作性往往较差，开发者不得不投入更多精力在工具兼容性问题的处理上，而非实际的开发任务。另一方面，随着无线通信技术的广泛应用，无线调试的需求愈发明显。然而，目前市场上的大多数调试工具仍主要依赖有线连接，限制了调试的灵活性。尤其是在复杂嵌入式系统中，传统有线调试工具的使用常常受限于环境和接线条件，这使得无线调试的需求更加迫切。同时，随着物联网设备数量的激增，多设备同时调试的需求日益凸显，传统调试工具在应对这种场景时显得捉襟见肘。
在国际上，嵌入式调试技术的研究与发展已经历多年积累，并取得了显著成果。以开源工具为例，OpenOCD是嵌入式开发社区中广泛使用的一种调试工具，支持多种硬件平台，且具有良好的扩展性。然而，OpenOCD的功能相对分散，针对不同需求需要额外配置，整体集成度较低。在商业领域，Segger公司推出的J-Link调试器以其高性能和多功能性受到广泛欢迎。然而，这类设备价格昂贵，对于中小企业和个人开发者而言，推广和普及的难度较大。此外，虽然国际市场已经出现了一些功能丰富的嵌入式调试工具，但其操作门槛较高，不利于初学者快速上手。
国内对嵌入式调试技术的研究主要集中在单一功能工具的优化上。例如，高校和研究机构开发的逻辑分析仪、示波器等工具在功能上有所突破，但在硬件集成度和用户体验方面仍存在提升空间。同时，基于单片机或FPGA的工具在性能上难以与国外先进设备竞争。无线调试技术在国内仍处于起步阶段，与国际水平相比存在明显的差距。此外，国内市场上虽然出现了一些针对教育和教学需求的多功能调试设备，但大多功能单一，难以满足复杂调试场景的需求。在使用体验上，这些设备的界面设计和操作方式也缺乏人性化，不利于提高用户的调试效率。与此同时，针对低成本、多功能设备的需求缺口在国内市场尤为突出，这也为相关技术研究和产品开发提供了重要方向。
基于上述背景和现状，设计和实现一款基于ESP32的嵌入式多功能调试器。ESP32是一款高性价比的无线微控制器芯片，其强大的处理能力和丰富的外围接口为多功能调试器的实现提供了技术支持。本调试器将集成多种功能，包括DAPlink调试、逻辑分析仪、简易示波器、数控电源、无线程序下载、无线串口通信、数字频率计、I2C设备扫描以及功率测量等，通过一个设备满足多种调试需求。同时，通过图形化用户界面的设计与优化，本调试器将显著提升操作的直观性与便捷性，为用户提供更高效的开发和调试体验。
2、基本内容和技术方案
在硬件设计方面，本系统以ESP32作为核心控制器，通过其丰富的外围接口与其他功能模块实现无缝连接。显示模块选用一块高分辨率IPS屏，支持SPI通信，搭载LVGL嵌入式图形库，呈现数据的同时，提供直观的用户操作界面。电源模块采用三种供电模式的设计，通过升压/降压电路实现可调电压输出，PD快充方案则支持高功率设备供电。监测模块则集成逻辑分析仪芯片和功率测量模块，数据通过高速接口传输至ESP32进行处理。基于ESP32的功能调试器系统设计框图如图1所示。

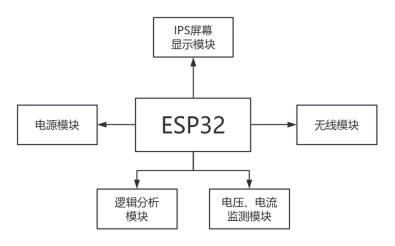

图1 基于ESP32的多功能调试器系统设计框图
该系统主要由五大模块组成：电源模块、IPS屏幕显示模块、无线模块、逻辑分析模块和电压、电流监测模块，各模块相辅相成，共同构建功能丰富、使用便捷的嵌入式多功能调试器。具体说明如下：
（1）主控：选择ESP32作为本系统的核心控制器，负责数据处理、功能协调以及和其他模块的通信。
（2）IPS屏幕显示模块：显示系统通过IPS屏幕进行数据的显示，运行LVGL嵌入式图形库，通过图形化界面显示进行数据可视化，方便用户监测和操作系统。
（3）电源模块：本调试器的电源存在三种输入，分别是：USB接口、电池、PD充电器，三种情况下都可以为整个系统提供稳定的电源支持，同时实现可调节电压和电流的数控电源功能，用于为目标设备供电。
（4）逻辑分析模块：用户对目标嵌入式设备进行信号采集、分析和调试，逻辑分析仪可以捕获信号波形，功率测量模块可以监控电能消耗。ESP32可以收集监测系统的传感器数据或信号分析模块的数据，并进行处理、存储或显示。
（5）电压、电流监测模块：实现对目标设备电能消耗的监测，包括电压、电流及功率等参数的实时采集。
（6）无线模块：实现无线通信（WIFI、蓝牙BLE）和有线通信（UART、I2C等）。支持远程程序下载、无线串口通信等功能，为用户提供灵活的调试方式。
软件设计方面，系统采用FreeRTOS多任务操作系统，核心程序按照功能划分为多个任务模块，包括显示任务、数据采集任务、通信任务及电源控制任务等。通信协议部分，系统将实现Wi-Fi与蓝牙双模支持，能够通过无线方式完成程序下载及调试数据传输，显著提升用户体验。
3．进度安排：
第1周（2024年12月23日）前 熟悉课题内容，准备开题论证；
第1～2周 查阅相关资料，梳理技术背景，完成设计需求分析与系统总体方案的规划，完成开题报告；
第3周～第10周 进行软件设计，搭建任务调度模块，完成逻辑设计，制作PCB电路板，完成焊接和调试，开始逐步完成数据采集、显示、通信等核心功能。集成硬件和软件功能，完成系统的基本功能测试，完成毕业论文初稿；
第11周 根据老师的评阅意见修改论文，进一步完善论文。
第12周 进一步地测试系统，修改并完成毕业论文，完成论文定稿；
第13周 整理设计材料，完善毕业论文，提交答辩材料，进行毕业设计答辩。
4、指导老师意见
该生的选题具有较高的创新性和实用价值，基于ESP32的嵌入式多功能调试器设计紧贴当前嵌入式开发领域的需求，能够有效解决传统调试工具功能单一、操作复杂等问题。研究背景分析全面，国内外现状梳理清晰，技术方案设计合理，硬件和软件模块划分明确，展现了课题的深度与广度。进度安排科学合理，任务分配得当，符合毕业设计的要求。通过对相关文献和资料的深入研究，该生对课题内容有了全面的理解，开题报告撰写规范，逻辑清晰，研究内容与进度安排契合论文写作计划。总体来看，该课题具备较强的可操作性，同意开题。
指导教师签名： 年 月 日
|
